これはサポート終了製品であることに注意してください。 新しい代替製品バージョンを見る これはサポート終了製品であることに注意してください。 新しい代替製品バージョンを見る
生産終了
生産終了
RoHS準拠

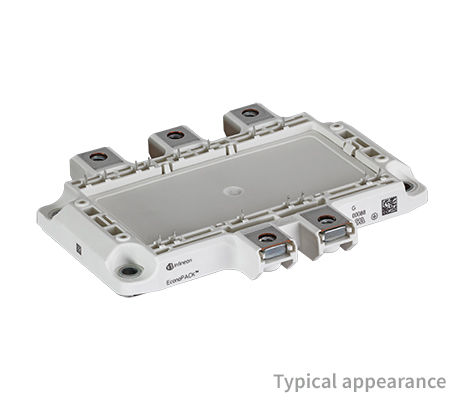

FS100R12PT4

生産終了
1200 V, 100 A sixpack IGBT module
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS100R12PT4
FS100R12PT4
データシート

Product details

  • IC(nom) / IF(nom)
    100 A
  • IC max
    100 A
  • VCE(sat) (Tvj=25°C typ)
    1.75 V
  • VF (Tvj=25°C typ)
    1.7 V
  • コンフィギュレーション
    Sixpack
  • パッケージ
    EconoPACK™ 4
  • 寸法 (length)
    130 mm
  • 寸法 (width)
    70.6 mm
  • 技術
    IGBT4 - T4
  • 特長
    PressFIT
  • 認定
    Industrial
  • 電圧クラス max
    1200 V
OPN
FS100R12PT4BOSA1
製品ステータス discontinued
インフィニオンパッケージ
AG-ECONO4
パッケージ名 N/A
包装サイズ 6
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
AG-ECONO4
パッケージ名 -
包装サイズ 6
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EconoPACK™ 4 1200V sixpack IGBT module with Trench/Fieldstop IGBT4, Emitter Controlled 4 diode, NTC and PressFIT Contact Technology

機能

  • Extended operation temp. Tvj op
  • Low switching losses
  • Low VCEsat
  • VCEsatwith positive temp. coeffici.
  • Isolated base plate
  • Standard housing

用途
