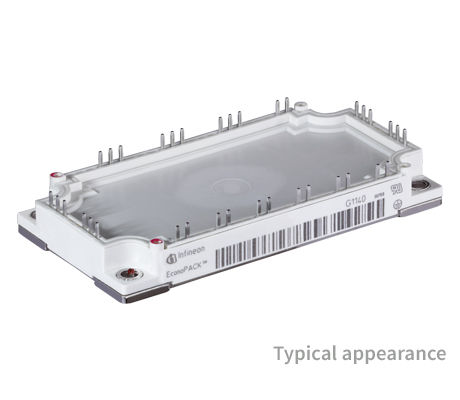

FP75R12KT4_B15

1200 V, 75 A PIM three phase input rectifier IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FP75R12KT4_B15
FP75R12KT4_B15
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    75 A
  • IC max
    75 A
  • VCE(sat) (Tvj=25°C typ)
    1.85 V
  • VF (Tvj=25°C typ)
    1.7 V
  • Configuration
    PIM
  • Housing
    EconoPIM™ 3
  • Dimensions (length)
    122 mm
  • Dimensions (width)
    62 mm
  • Technology
    IGBT4 - T4
  • Qualification
    Industrial
  • Voltage Class max
    1200 V
推奨
OPN
FP75R12KT4B15BOSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-ECONO3B
パッケージ名 N/A
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-ECONO3B
パッケージ名 -
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EconoPIM™ 3 1200 V, 75 A three phase PIM IGBT module with fast TRENCHSTOP™ IGBT4, Emitter Controlled 4 diode and NTC (alternative mechnically compatible to an IGBT3 module). The PIM (Power Integrated Modules) with integration of rectifier and brake chopper enables system cost savings. They are available in Econo 2 and Econo 3 housing and also available with Solder- or PressFIT pins.

機能

  • Low stray inductance module design
  • High reliability and power density
  • Copper base plate for optimized heat spread
  • Solderable pins
  • Low switching losses
  • High switching frequency
  • RoHS compliant
