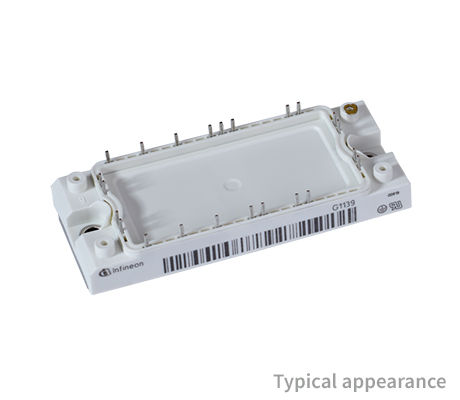

FP40R12KT3
Active and preferred
RoHS対応

FP40R12KT3

1200 V, 40 A PIM three phase input rectifier IGBT module
データシート
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FP40R12KT3
FP40R12KT3
個.
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    40 A
  • IC (最大)
    40 A
  • VCE(sat) (Tvj=25°C typ)
    1.8 V
  • VF (Tvj=25°C typ)
    1.75 V
  • コンフィギュレーション
    PIM
  • パッケージ
    EconoPIM™ 2
  • 寸法 (length)
    107 mm
  • 寸法 (width)
    45 mm
  • 技術
    IGBT3 - T3
  • 認定
    Industrial
  • 電圧クラス (最大)
    1200 V
推奨
OPN
FP40R12KT3BPSA1
製品ステータス active and preferred
インフィニオン パッケージ AG-ECONO2C
パッケージ名 N/A
梱包サイズ 15
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ AG-ECONO2C
パッケージ名 -
梱包サイズ 15
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
EconoPIM™ 2 1200 V, 40 A three phase PIM IGBT module with fast TRENCHSTOP™ IGBT3 and NTC. The PIM (Power Integrated Modules) with integration of rectifier and brake chopper enables system cost savings. They are available in Econo 2 and Econo 3 housing and also available with Solder- or PressFIT pins.

特長

  • Low stray inductance module design
  • High reliability and power density
  • Copper base plate for optimized heat spread
  • Solderable pins
  • Low switching losses
  • High switching frequency
  • RoHS compliant

アプリケーション

住宅用エアコン
