FP40R12KE3G

生産終了
1200 V, 40 A PIM three phase input rectifier IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FP40R12KE3G
FP40R12KE3G
データシート

Product details

  • IC(nom) / IF(nom)
    40 A
  • IC max
    40 A
  • VCE(sat) (Tvj=25°C typ)
    1.8 V
  • VF (Tvj=25°C typ)
    1.75 V
  • コンフィギュレーション
    PIM
  • パッケージ
    EconoPIM™ 3
  • 寸法 (length)
    122 mm
  • 寸法 (width)
    62 mm
  • 技術
    IGBT3 - E3
  • 特長
    Solder pin
  • 認定
    Industrial
  • 電圧クラス max
    1200 V
OPN
FP40R12KE3GBOSA1
製品ステータス discontinued
インフィニオンパッケージ AG-ECONO3B
パッケージ名 N/A
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ AG-ECONO3B
パッケージ名 -
包装サイズ 10
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

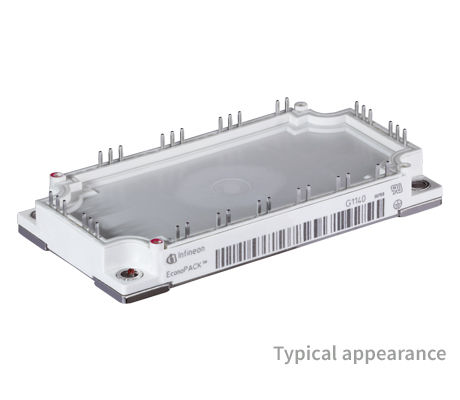

EconoPIM™ 3 1200 V, 40 A three phase PIM IGBT module with IGBT3 and NTC. Also available as fast switching device: FP40R12KT3G

機能

  • Low stray inductance module design
  • High reliability and power density
  • Copper base plate for optimized heat spread
  • Solderable pins
  • Low switching losses
  • High switching frequency
  • RoHS compliant

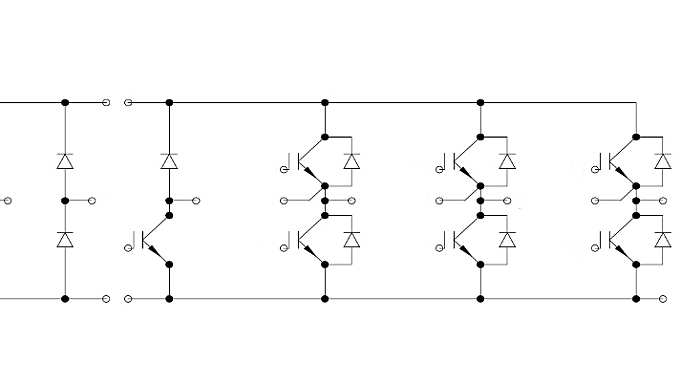

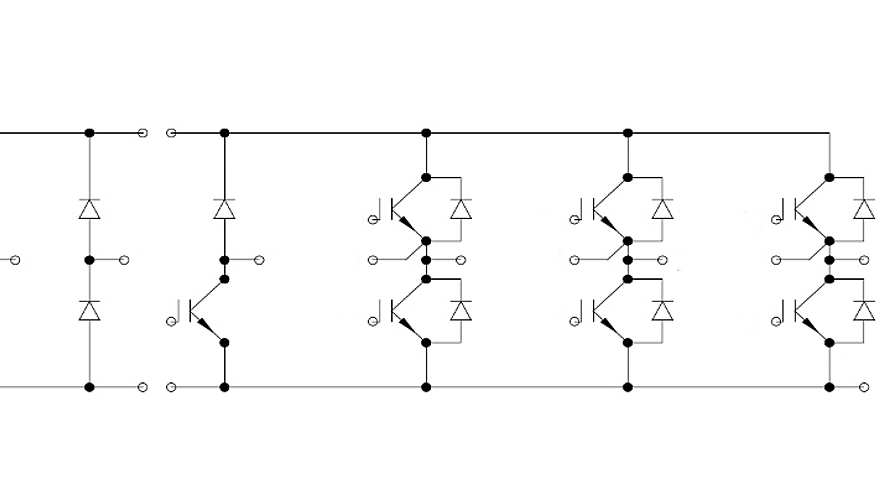

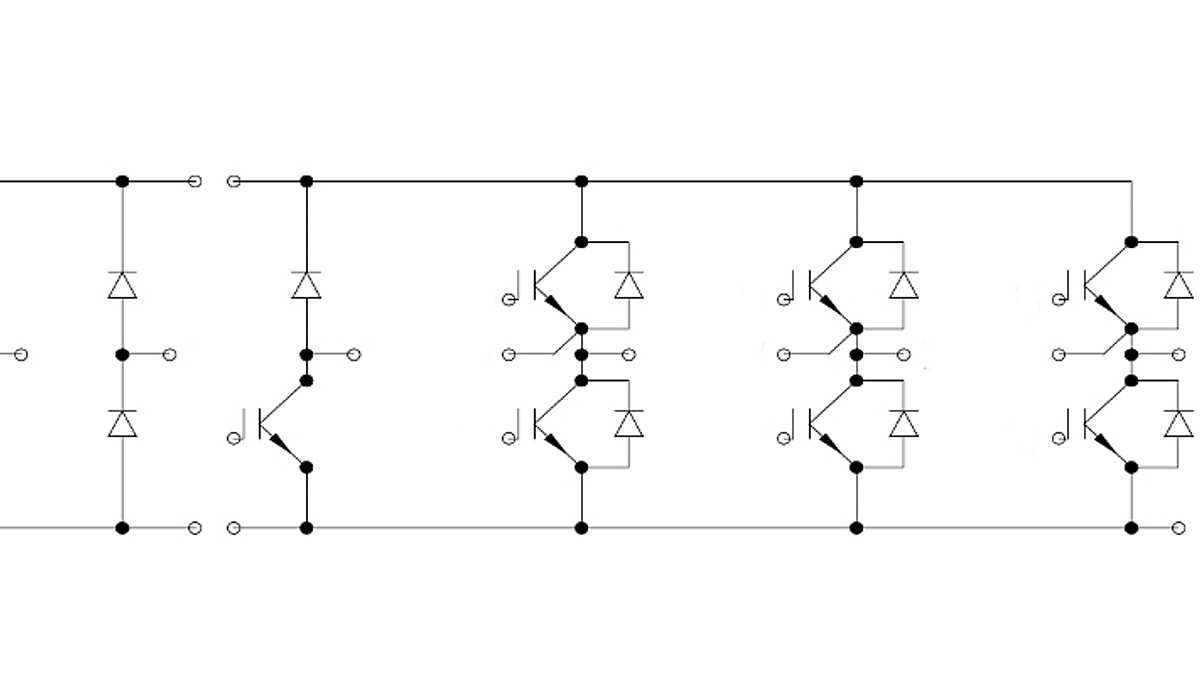

図

EconoPIM2
EconoPIM2
EconoPIM2 EconoPIM2 EconoPIM2
×
