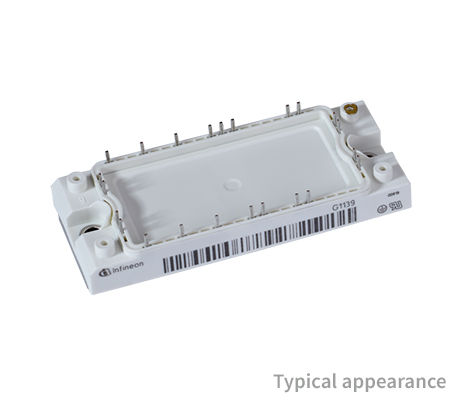

FP25R12KT4

1200 V, 25 A PIM three phase input rectifier IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FP25R12KT4
FP25R12KT4
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    25 A
  • IC max
    25 A
  • VCE(sat) (Tvj=25°C typ)
    1.85 V
  • VF (Tvj=25°C typ)
    1.75 V
  • コンフィギュレーション
    PIM
  • パッケージ
    EconoPIM™ 2
  • 寸法 (length)
    107 mm
  • 寸法 (width)
    45 mm
  • 技術
    IGBT4 - T4
  • 特長
    Solder pin
  • 認定
    Industrial
  • 電圧クラス max
    1200 V
推奨
OPN
FP25R12KT4BPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-ECONO2B
パッケージ名 N/A
包装サイズ 15
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-ECONO2B
パッケージ名 -
包装サイズ 15
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EconoPIM™ 2 1200 V, 25 A three-phase IGBT module with fast TRENCHSTOP™ IGBT4, Emitter Controlled 4 diode and NTC. Also available as variation with PressFIT mounting technology .

機能

  • Extended operation temp. Tvj op
  • Low switching losses
  • Tvj op = 150°C
  • High power & thermal cycling capab.
  • Integrated NTC temperature sensor
  • Isolated Copper base plate
  • Solder contact technology
  • RoHS compliant
  • Standard housing
