Active and preferred
RoHS準拠

FF6MR20W2M1H_B70

CoolSiC™ MOSFET half-bridge module 2000 V
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF6MR20W2M1H_B70
FF6MR20W2M1H_B70
EA.
データシート

Product details

  • RDS (on) (@ Tj = 25°C)
    5.1 mΩ
  • アプリケーション
    EV Charger, ESS, Solar, DC-DC Conerter
  • コンフィギュレーション
    Half-bridge
  • パッケージ
    Easy 2B
  • 寸法 (width)
    48 mm
  • 寸法 (length)
    62.8 mm
  • 特長
    AlN, PressFIT
  • 認定
    Industrial
推奨
OPN
FF6MR20W2M1HB70BPSA1
製品ステータス active and preferred
インフィニオンパッケージ
AG-EASY2B
パッケージ名 N/A
包装サイズ 15
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
AG-EASY2B
パッケージ名 -
包装サイズ 15
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

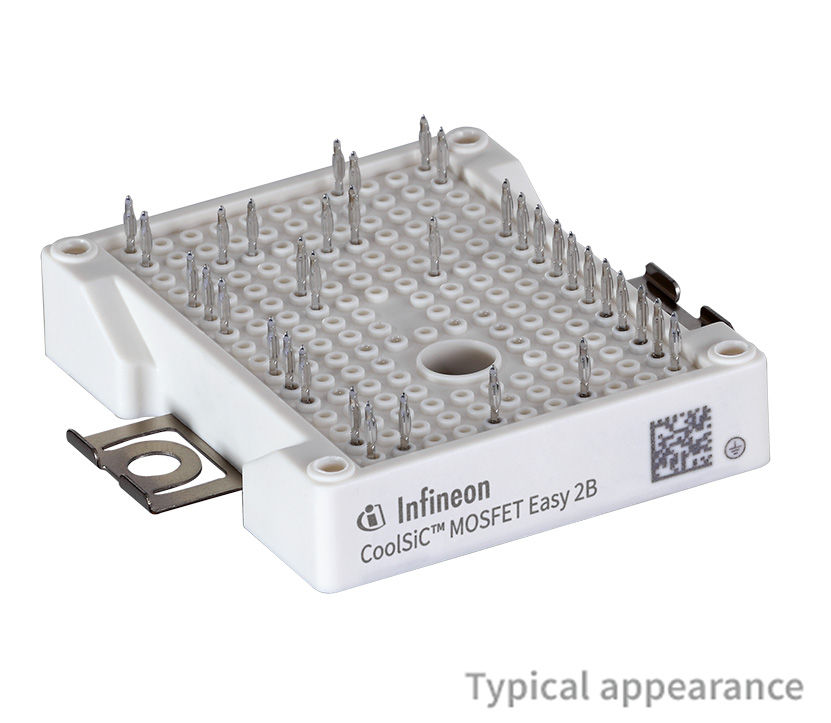

EasyDUAL™ 2B CoolSiC™ MOSFET half-bridge module 2000 V, 6 mΩ with NTC temperature sensor, PressFIT Contact Technology and aluminium nitride ceramic

機能

  • Best in Class packages with 12mm height
  • Leading edge WBG material
  • Very low module stray inductance
  • PressFIT pins
  • Integrated NTC temperature sensor
  • Wide gate source voltage range
  • Low switching & conduction losses
  • Overload operation up to 175°C

利点

  • Outstanding module efficiency
  • System cost advantages
  • System efficiency improvement
  • Reduced cooling requirements
  • Enabling higher frequency
  • Increase of power density
  • Compact design
  • Perfect fit for 1500 V DC-link
