新規設計は非推奨
RoHS準拠

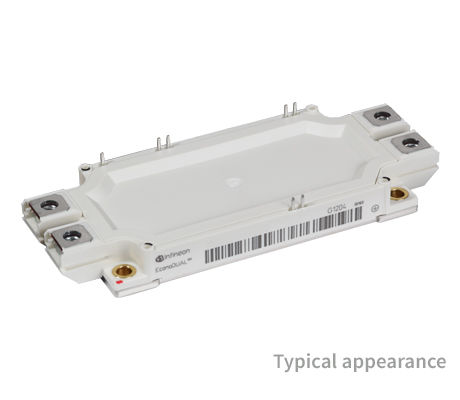

FF600R12ME4P

1200 V、600 AハーフブリッジIGBTモジュール
データシート
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF600R12ME4P
FF600R12ME4P
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    600 A
  • IC (最大)
    600 A
  • VCE(sat) (Tvj=25°C typ)
    1.75 V
  • VF (Tvj=25°C typ)
    1.65 V
  • コンフィギュレーション
    half-bridge
  • パッケージ
    EconoDUAL™ 3
  • 寸法 (length)
    152 mm
  • 寸法 (width)
    62 mm
  • 技術
    IGBT4 - E4
  • 特長
    TIM
  • 認定
    Industrial
  • 電圧クラス (最大)
    1200 V
OPN
FF600R12ME4PBOSA1
製品ステータス not for new design
インフィニオンパッケージ AG-ECONOD
パッケージ名 N/A
包装サイズ 6
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス not for new design
インフィニオンパッケージ AG-ECONOD
パッケージ名 -
包装サイズ 6
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EconoDUAL™ 3 1200 V、600 AハーフブリッジIGBTモジュール、TRENCHSTOP™ IGBT4、エミッター制御HEダイオード、NTC、および事前塗布された熱伝導材料付き。

特長

  • 低VCEsat
  • Tvj op= 150 ℃
  • 標準パッケージ
