アクティブで優先
RoHS準拠

FF450R45T3E4_B5

4500 V, 450 A dual IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF450R45T3E4_B5
FF450R45T3E4_B5
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    450 A
  • IC max
    450 A
  • VCE(sat)
    2.35 V
  • VCE(sat) (Tvj=25°C typ)
    2.35 V
  • VCES / VRRM
    4500 V
  • VF (Tvj=25°C typ)
    2.6 V
  • Configuration
    Dual
  • Housing
    XHP™ 3
  • Dimensions (length)
    140 mm
  • Dimensions (width)
    99.8 mm
  • Technology
    IGBT4 - E4
  • Features
    Phase leg, 10.4kV isolation
  • Qualification
    Industrial, Traction
  • Voltage Class max
    4500 V
推奨
OPN
FF450R45T3E4B5BPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-XHP3K45
パッケージ名 N/A
包装サイズ 1
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-XHP3K45
パッケージ名 -
包装サイズ 1
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

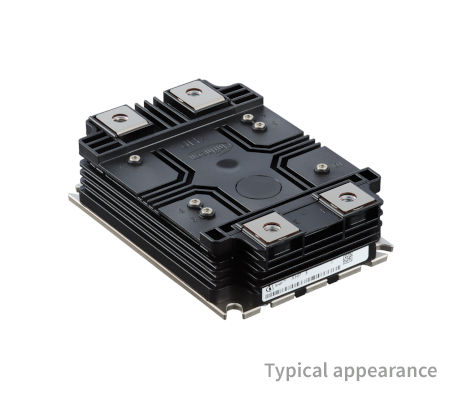

XHP™ 3 4500 V, 450 A dual IGBT module with TRENCHSTOP™ IGBT4, emitter controlled diode and with enhanced isolation of 10.4 kV.

機能

  • High DC stability
  • High short-circuit capability
  • Low inductive design
  • Low VCEsat
  • Package with CTI > 600
  • Package insulation 10.4 kV AC 1min
  • Tvj op=150°C
  • Increased TC capability
  • Fire & smoke EN45545 R22, R23 : HL3
  • Modular concept
  • Halfbridge configuration
  • best in class power density

利点

  • Standardized housing: 100x140x40 mm
  • Long service life
  • Enables clean electrical design
  • Enables clean mechanical design
  • Easy set-up of 3level NPC1 topology
  • Easy set-up of parallelling
  • Scalability in smaller steps
  • One type for various power levels
  • Smoother supply chain handling
  • Enables downsizing on system level
  • Low FIT Rate
  • less EMI issues
