FF450R08A03P2

生産終了
750V、450A、デュアル車載認定IGBTモジュール
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF450R08A03P2
FF450R08A03P2
データシート

Product details

  • IC(nom) / IF(nom)
    450 A
  • IC max
    900 A
  • VCE(sat) (Tvj=25°C typ)
    1.2 V
  • VCES (Tvj=25°C typ)
    750 V
  • VF (Tvj=25°C typ)
    1.55 V
  • アプリケーション
    Hybrid Electric Vehicles, Drives, CAV, eMobility
  • コンフィギュレーション
    Dual, Half bridge
  • パッケージ
    HybridPACK™ DSC
  • 冷却コンセプト
    Double-sided cooling
  • 寸法 (length)
    71.5 mm
  • 寸法 (width)
    42 mm
  • 技術
    IGBT EDT2
  • 特長
    Double Side Cooled
  • 認定
    Automotive
  • 電圧クラス max
    750 V
OPN
FF450R08A03P2XKSA1
製品ステータス discontinued
インフィニオンパッケージ
PG-MDIP-14
パッケージ名 N/A
包装サイズ 120
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
PG-MDIP-14
パッケージ名 -
包装サイズ 120
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
HybridPACKTM DSC S2は、ハイブリッド車および電気自動車のアプリケーションを対象とした非常にコンパクトなハーフブリッジモジュールです。このモジュールは、インフィニオンがIGBTパワーモジュールを開発してきた長年の経験に基づいており、EDT2 IGBT世代を実装しています。革新的で小型のパッケージは、優れた熱性能を備えた両面冷却(DSC)用に設計されており、最高の電力密度を実現します。最大75kWの電力を持つメインインバーターを対象としています。

機能

  • オンチップ電流センサー
  • オンチップ温度センサー
  • 低誘導設計
  • ブロッキング電圧 750V
  • 低スイッチング損失
  • 短時間拡張Op Tvj op = 175°C
  • フルオートモーティブクオリティAQG324

利点

  • 優れた熱性能
  • 高いインバータ効率

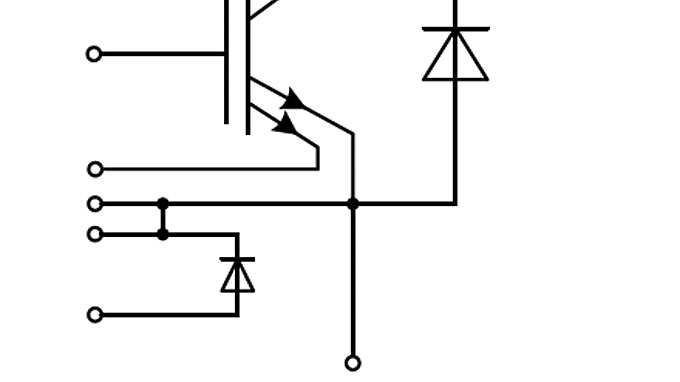

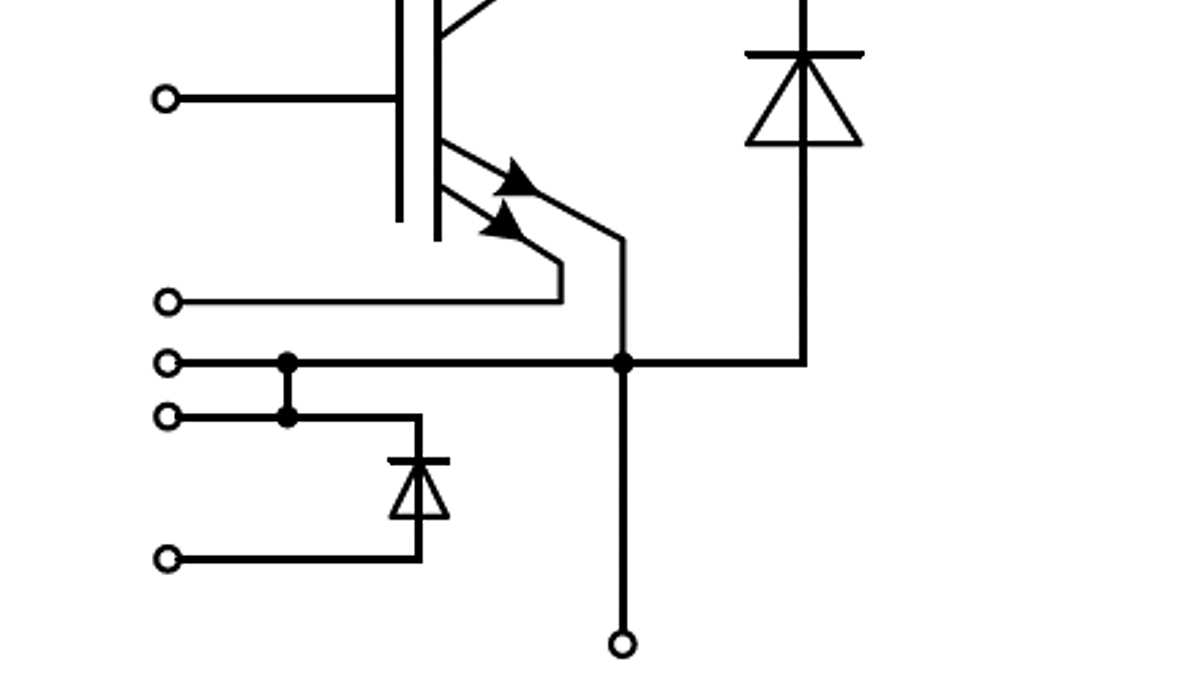

図

Diagram_HPDSC_S1
Diagram_HPDSC_S1
Diagram_HPDSC_S1 Diagram_HPDSC_S1 Diagram_HPDSC_S1
×
