FD1000R33HL3-K
新規設計非推奨
RoHS対応

FD1000R33HL3-K

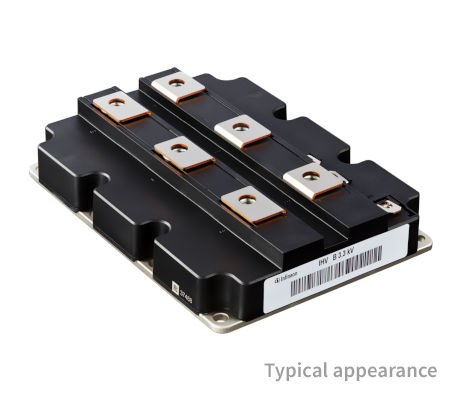

3300 V, 1000 A chopper IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FD1000R33HL3-K
FD1000R33HL3-K
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    1000 A
  • IC (最大)
    1000 A
  • VCE(sat) (Tvj=25°C typ)
    2.4 V
  • VCES / VRRM
    3300 V
  • VF (Tvj=25°C typ)
    2.25 V
  • コンフィギュレーション
    Chopper
  • パッケージ
    IHM B
  • 寸法 (length)
    190 mm
  • 寸法 (width)
    140 mm
  • 技術
    IGBT3 - L3
  • 認定
    Industrial, Traction
  • 電圧クラス (最大)
    3300 V
OPN
FD1000R33HL3KBPSA1
製品ステータス not for new design
インフィニオン パッケージ AG-IHVB190
パッケージ名 N/A
梱包サイズ 1
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス not for new design
インフィニオン パッケージ AG-IHVB190
パッケージ名 -
梱包サイズ 1
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
IHV B 3300 V , 1000 A 190mm chopper IGBT Module with IGBT3 - The best solution for your medium voltage and drives applications.

特長

  • High DC stability
  • High short-circuit capability
  • optimized for high Ls applications
  • Tvj op=150°C
  • AlSiC base plate with AlN substrate
  • Package with CTI > 600
  • Fire & smoke EN45545 R22, R23 : HL3
  • Chopper Topology

利点

  • Standardized housing: 190x140x38 mm
  • decades of field experience
  • Long service life
  • Tough against overloads & faults
  • Low FIT Rate
  • UL recognized
