Active and preferred
RoHS準拠

FD1000R33HE3-K

3300 V, 1000 A chopper IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FD1000R33HE3-K
FD1000R33HE3-K
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    1000 A
  • IC max
    1000 A
  • VCE(sat) (Tvj=25°C typ)
    2.55 V
  • VCES / VRRM
    3300 V
  • VF (Tvj=25°C typ)
    3.1 V
  • コンフィギュレーション
    Chopper
  • パッケージ
    IHM B
  • 寸法 (width)
    140 mm
  • 寸法 (length)
    190 mm
  • 技術
    IGBT3 - E3
  • 特長
    common Cathode
  • 認定
    Industrial, Traction
  • 電圧クラス max
    3300 V
推奨
OPN
FD1000R33HE3KBPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-IHVB190
パッケージ名 N/A
包装サイズ 1
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-IHVB190
パッケージ名 -
包装サイズ 1
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
IHV B 3300 V , 1000 A 190mm chopper IGBT Module with IGBT3 - The best solution for your medium voltage and drives applications.

機能

  • High DC stability
  • Decades of field experience
  • Low switching losses
  • Tvj op=150°C
  • AlSiC base plate with AlN substrate
  • Package with CTI > 600
  • Fire & smoke EN45545 R22, R23 : HL3
  • Chopper Topology

利点

  • Standardized housing: 190x140x38 mm
  • decades of field experience
  • Long service life
  • Tough against overloads & faults
  • Low FIT Rate
  • UL recognized

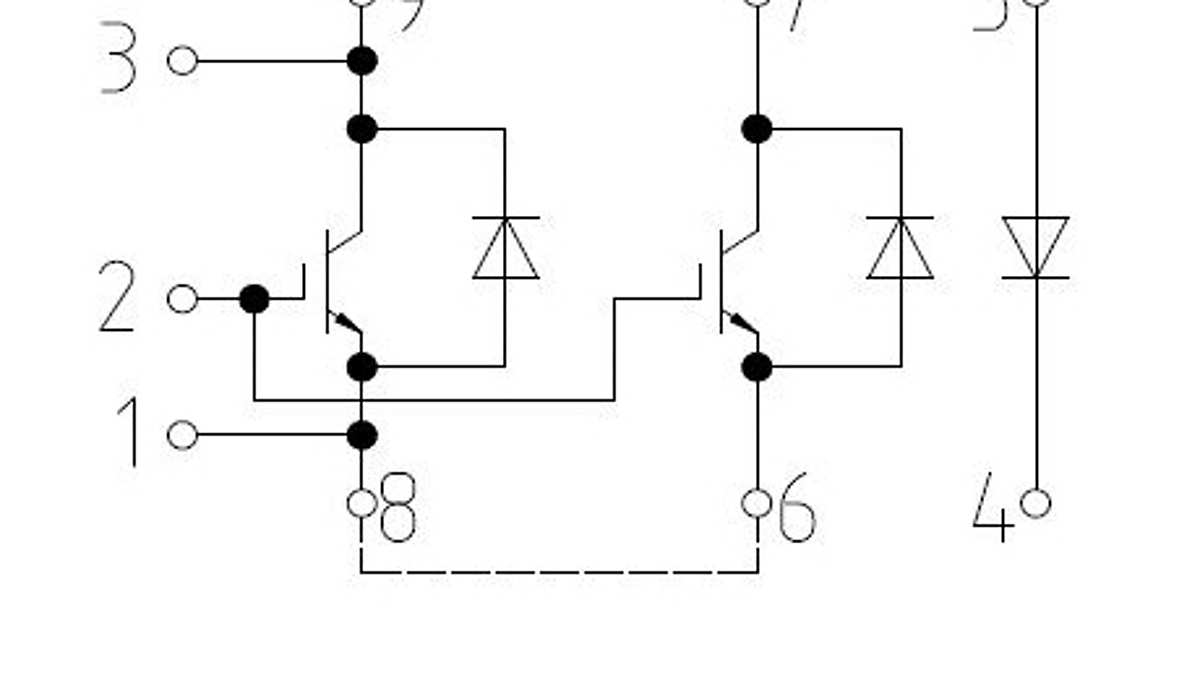

図

Circuit-diagram-IHM_IHV_190mm_chopper_K
Circuit-diagram-IHM_IHV_190mm_chopper_K
Circuit-diagram-IHM_IHV_190mm_chopper_K Circuit-diagram-IHM_IHV_190mm_chopper_K Circuit-diagram-IHM_IHV_190mm_chopper_K
×
