F3L420R12D3H7_B78
新規
Active and preferred
RoHS対応

F3L420R12D3H7_B78

新規
1200 V, 420 A in 3-level topology IGBT module
データシート
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

F3L420R12D3H7_B78
F3L420R12D3H7_B78
個.
データシート


製品仕様情報

  • IC(nom) / IF(nom)
    420 A
  • IC (最大)
    420 A
  • VCE(sat) (Tvj=25°C typ)
    1.48 V
  • VCES / VRRM
    1200 V
  • VF (Tvj=25°C typ)
    2.34 V
  • コンフィギュレーション
    3-level
  • パッケージ
    EasyPACK™ HD3
  • 寸法 (length)
    112 mm
  • 寸法 (width)
    62.5 mm
  • 技術
    IGBT7 - H7
  • 特長
    High current pin
  • 認定
    Industrial
  • 電圧クラス (最大)
    1200 V

推奨
OPN
F3L420R12D3H7B78BPSA1
製品ステータス active and preferred
インフィニオン パッケージ AG-EASYHD
パッケージ名 N/A
梱包サイズ 8
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ AG-EASYHD
パッケージ名 -
梱包サイズ 8
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり

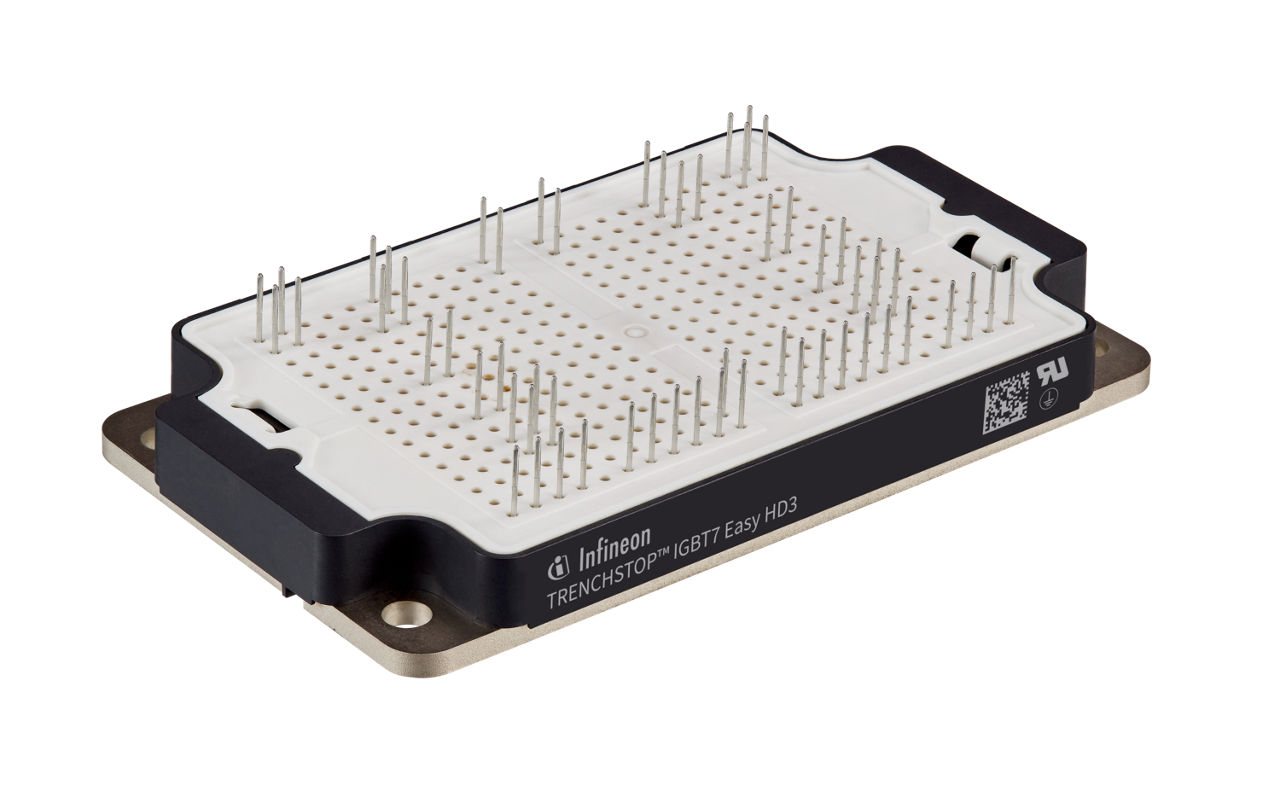

EasyPACK™ HD3 1200 V, 420 A in 3-level NPC1 IGBT module with 1200 V TRENCHSTOP™ IGBT7 H7, emitter controlled 7 diode and 1200 V TRENCHSTOP™ IGBT8 with Integrated NTC

特長

  • TRENCHSTOP™ IGBT7 H7
  • Well established Easy HD3 package
  • Emitter controlled 7 diode
  • Integrated NTC
  • temperature sensor
  • High current pin

利点

  • Easy to design products
  • Savings on system costs
  • Increased power density for high voltage application
  • Low stray inductance design with high system efficiency

アプリケーション

太陽光発電
