F3L200R12N2H3_B47
Active and preferred
RoHS対応

F3L200R12N2H3_B47

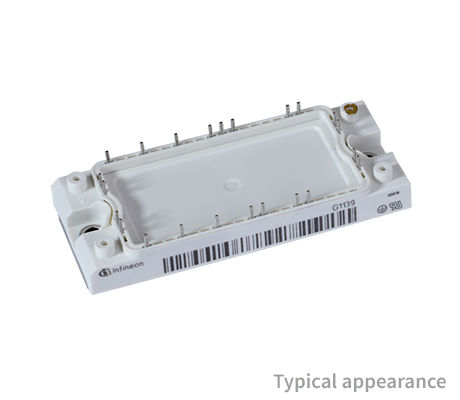

1200 V, 200 A 3-level IGBT module
データシート
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

F3L200R12N2H3_B47
F3L200R12N2H3_B47
個.
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    200 A
  • IC (最大)
    200 A
  • VCE(sat) (Tvj=25°C typ)
    1.8 V
  • VF (Tvj=25°C typ)
    1.7 V
  • コンフィギュレーション
    3-level
  • パッケージ
    EconoPACK™ 2
  • 寸法 (length)
    107.5 mm
  • 寸法 (width)
    45 mm
  • 技術
    IGBT3 - H3
  • 特長
    Phase leg, PressFIT
  • 認定
    Industrial
  • 電圧クラス (最大)
    1200 V
推奨
OPN
F3L200R12N2H3B47BPSA2
製品ステータス active and preferred
インフィニオン パッケージ AG-ECONO2B
パッケージ名 N/A
梱包サイズ 15
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ AG-ECONO2B
パッケージ名 -
梱包サイズ 15
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
EconoPACK™ 2 1200 V, 200 A three-level IGBT module with active "Neutral Point Clamp 2" topology and NTC.

特長

  • 1200 V HighSpeed 3 IGBT
  • Common Collector
  • 1 phase per module
  • Integrated NTC temperature sensor
  • Low switching losses
  • Tvj op = 150°C
  • RoHS compliant
