新規設計は非推奨
RoHS準拠
鉛フリー

ESD5V3U2U-03LRH

データシート
パッケージ
EA.
個の在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

ESD5V3U2U-03LRH
ESD5V3U2U-03LRH
EA.
データシート

製品仕様情報

  • CL (範囲)
    0.4 pF ～ 0.6 pF
  • IEFT
    40 A
  • IPP
    3 A
  • IR
    1 nA
  • IR (最大)
    50 nA
  • Rdyn (reverse)
    0.6 Ω
  • Rdyn (forward)
    0.5 Ω
  • Vcl typ. reverse (TLP 30A)
    28V
  • Vcl typ. reverse (TLP 16A)
    19V
  • Vcl typ. reverse (@16A)
    19 V
  • VESD (最大)
    20 kV
  • VWM
    5.3 V
  • 保護された回線
    2
OPN
ESD5V3U2U03LRHE6327XTMA1
製品ステータス not for new design

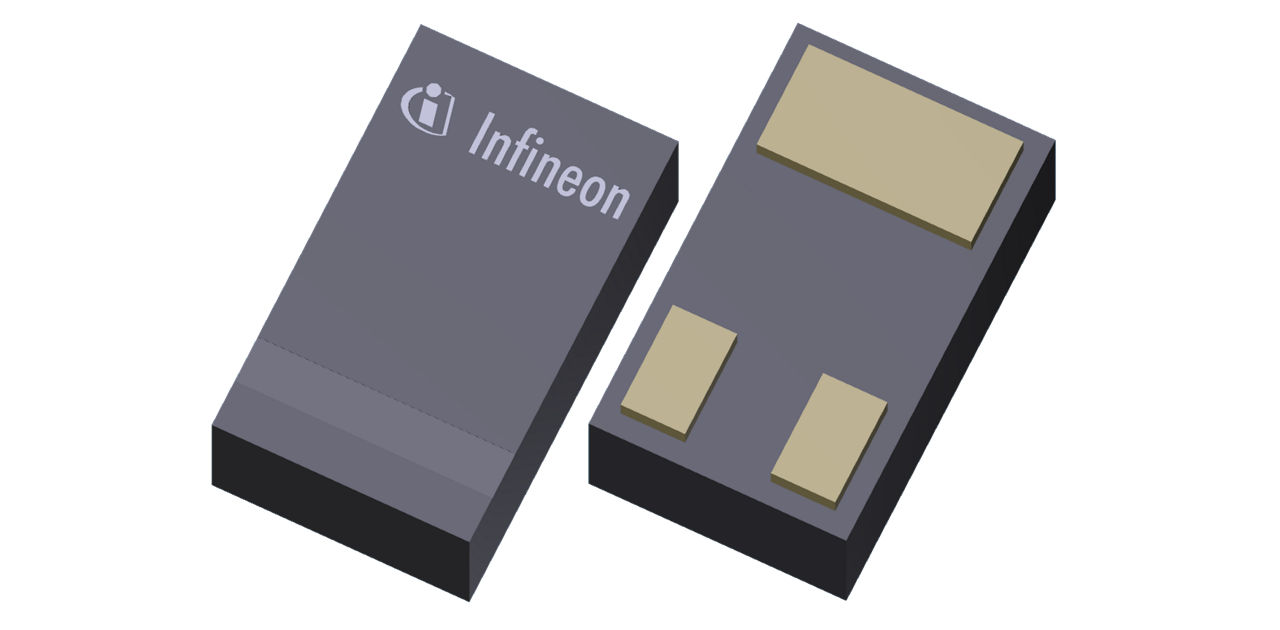

インフィニオンパッケージ
PG-TSLP-3-7
パッケージ名 N/A
包装サイズ 15000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 個の在庫あり

製品ステータス not for new design
インフィニオンパッケージ
PG-TSLP-3-7
パッケージ名 -
包装サイズ 15000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
個の在庫あり
Ultra-Low Capacitance ESD Diode Array

特長

  • ESD / transient protection of high-speed data lines exceeding : IEC61000-4-2 (ESD): 20 kV (air / contact) , IEC61000-4-4 (EFT): 40 A (5/50 ns)  ,IEC61000-4-5 (surge): 3 A (8/20 μs)
  • Max. working voltage: 5.3 V
  • Extremely low capacitance: down to 0.2 pF
  • Very low clamping voltage: 12 V typ.
  • Extremely low forward clamping voltage: 4 V typ.
  • Very low reverse current: < 1 nA typ.
  • Pb-free (RoHS compliant) package
