DD380N22K

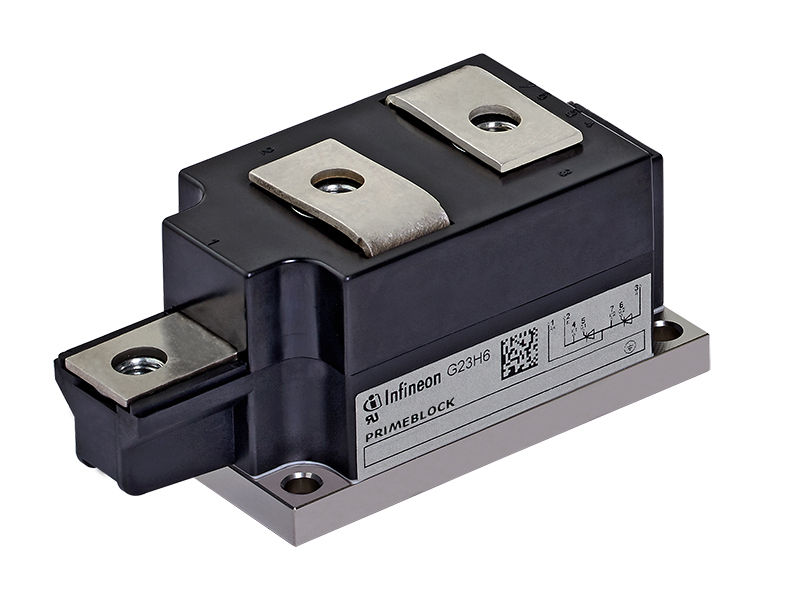

50 mm Rectifier Diode Module with 2200 V in pressure contact technology
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

DD380N22K
DD380N22K
データシート

Product details

  • IFAVM/TC / ITAVM/TC [A/°C] (@180° el sin)
    393/100
  • IFSM / ITSM [A] (@10ms, Tvj max)
    12000
  • rT [mΩ] (@Tvj max)
    0.4
  • RthJC [K/W] (@180° el sin)
    0.112
  • Tvj [°C]
    150
  • VDRM / VRRM [V]
    2200
  • VT0 [V] (@Tvj max)
    0.75
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    720
  • コンフィギュレーション
    Rectifier Diode
  • パッケージ
    50 mm
  • 製品ラインアップ
    Power Block
推奨
OPN
DD380N22KXPSA1
製品ステータス active and preferred
インフィニオンパッケージ BG-PB50AT-1
パッケージ名 N/A
包装サイズ 3
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ BG-PB50AT-1
パッケージ名 -
包装サイズ 3
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
Rectifier Diode 50 mm Prime Block 2200 V, 380 A module for phase control in pressure contact technology using an isolated copper base plate.

機能

  • Pressure contact technology for high reliability
  • Advanced Medium Power Technology (AMPT)
  • Industrial standard package
  • Electrically insulated base plate

利点

  • Best-in-class Power Density in pin-to-pin compatible 50 mm housing to avoid paralleling of modules
  • Highest surge current in standard 50 mm housing
  • Predictable performance over entire lifetime
  • Ready for safety applications
  • Easy mounting & Faster time-to-market
