CYW55913

Wi-Fi 6E 1x1 Tri-Band Wi-Fi and Bluetooth® Low-Energy 5.4 Connected MCU
データシート
パッケージ
ボード
ソフトウェア

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

CYW55913
CYW55913
データシート

Product details

  • 15年寿命
    Yes
  • 20年寿命
    No
  • ADC (#, 最大分解能@サンプルレート)
    7 ch 12b
  • Bluetooth LE RX SENSITIVITY
    -111.5dBm
  • Bluetooth LE TX POWER
    +19/+13/+4dBm
  • Bluetooth LE
    5.4
  • Bluetoothインターフェース
    SDIO/GSPI/UART
  • Bluetooth仕様
    Bluetooth® LE 5.4
  • CPU 周波数 max
    192 MHz
  • Currently planned availability until at least
    01-01-2039
  • GPIO
    47
  • MCUサブシステム
    Arm Cortex M33
  • ROM
    2048 KB
  • SRAM
    768 kByte
  • Wi-Fi Bandwidth
    20 MHz
  • Wi-Fi PHYデータレート
    143 Mbps
  • WI-FIインターフェース
    SDIO/GSPI/UART
  • Wi-Fiバンド
    2.4/5/6GHz
  • Wi-Fi仕様
    Wi-Fi 6
  • アンテナ構成
    1x1 with diversity
  • オペレーティング システムのサポート
    RTOS/Linux
  • コア
    Cortex M33
  • パッケージ
    WLBGA
  • パートナー モジュール
    Yes
  • ピッチ
    0.35 mm
  • ファミリー
    AIROC™ Connected MCU
  • 共存するインターフェース
    2-/3-wire
  • 動作温度
    -40 °C to 85 °C
  • 動作電圧
    3 V to 3.6 V
  • 寸法
    3.57 × 5.32 mm
  • 寿命 - 拡張寿命
    No
  • 発売日
    2024
  • 製品の説明
    AIROC™ Wi-Fi Connected MCU
推奨
OPN
CYW55913IUBGTXTMA1
製品ステータス active and preferred
インフィニオンパッケージ
SG-XFWLB-143
パッケージ名 WLBGA-143 (002-33373)
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
SG-XFWLB-143
パッケージ名 WLBGA-143 (002-33373)
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

機能

  • 192 MHz Arm Cortex-M33 and Trustzone
  • QSPI FLASH/PSRAM with XIP and OTF
  • SDIO/SPI/UART/I2C/I2S/PDM/GPIOs
  • 12b 7ch ADC
  • 1x1 Wi-Fi 6E (2.4/5/6GHz) 20MHz
  • Integrated PA up to +24dBm Tx power
  • WPA 3 Security
  • Matter over Wi-Fi
  • Bluetooth® Low Energy 5.4 features
  • LE Long Range, LE 2Mbps, Adv. Ext.
  • +4/+13/+19dBm Power Amplifiers
  • -111.5dBm LE Long Range Sensitivity

利点

  • Improves range and saves power
  • Mutli-layer security
  • Rich set of interfaces

用途

図

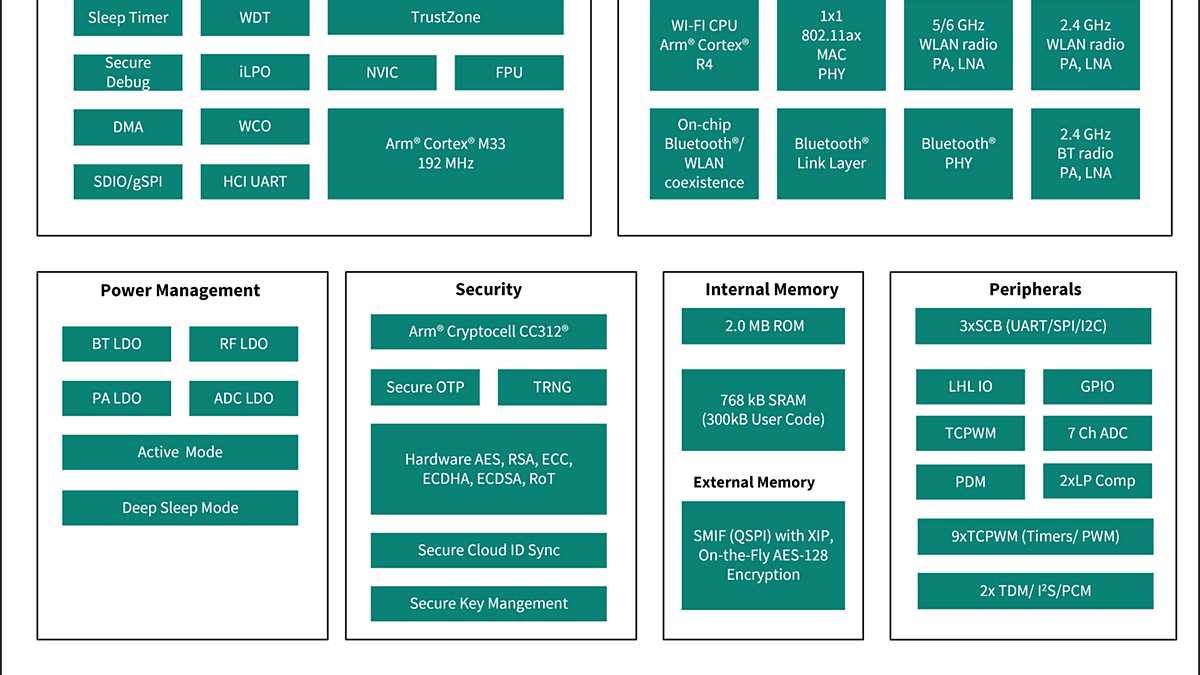

CYW55913 Block Diagram
CYW55913 Block Diagram
CYW55913 Block Diagram CYW55913 Block Diagram CYW55913 Block Diagram
×
