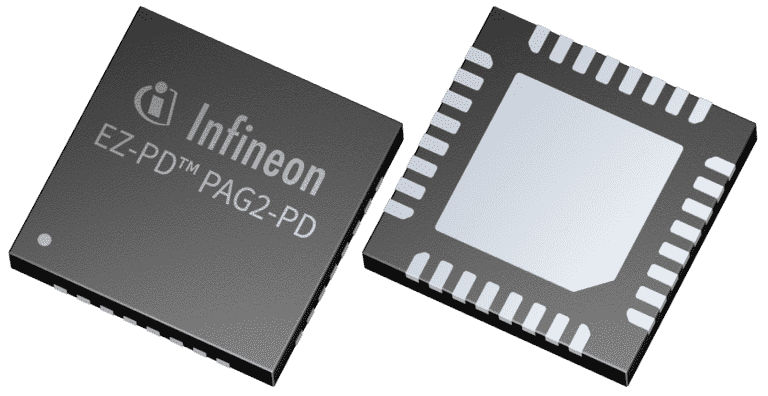

CYPAS2174A1-32LQXQT

Highly integrated PD controller for SPR and EPR AC/DC chargers and adapter design, tape and reel packing
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

CYPAS2174A1-32LQXQT
CYPAS2174A1-32LQXQT
EA.
データシート

Product details

  • GPIO
    10
  • SRAM
    8 kByte
  • USB規格
    USB-PD 3.0
  • VBUS短絡保護
    Y
  • VCONN FET
    Y
  • アプリケーション
    USB-PD Power Adapter, USB-C PD charger
  • ソフトウェア ツール
    EZ-PD™ Configuration, ModusToolBox™
  • パッケージ タイプ
    32-pin QFN
  • ピークリフロー温度
    260 °C
  • ファミリー
    EZ-PD™ PAG2-PD
  • フラッシュ
    64 kByte
  • 保護機能(OVP、OCP、SCP、ESD)
    Y
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    5 V to 30 V
  • 温度グレード
    Extended Industrial
  • 製品の説明
    Highly-integrated Power Delivery controller for power adapter
  • 製品カテゴリ
    AC-DC DC-DC PD solutions
推奨
OPN
CYPAS2174A132LQXQTXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-VQFN
パッケージ名 QFN-32 (002-15160)
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-VQFN
パッケージ名 QFN-32 (002-15160)
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EZ-PD™ PAG2-PD is a highly integrated USB-C PD controller that complies with the latest USB type-C and PD standards and is designed for power adapters and chargers. It offers a significant BOM advantage by integrating all type-C port termination resistors, 34 V-tolerant regulators, a high voltage VBUS NFET gate driver, VBUS fault protections, VBUS to CC short protection, and an integrated feedback circuitry for voltage (VBUS) regulation.

機能

  • Supports USB-C PD3.2 SPR and 28V EPR
  • Supports QC5.0, Apple 2.4A, AFC, BC 1.2
  • Support Optocoupler feedback
  • Independent CC/CV compensation
  • Integrated NFET VBUS gate driver
  • Integrated 34V LDO
  • Integrated low-side CSA
  • Integrate VCONN switch
  • OVP, UVP, OCP, SCP, and OTP protections
  • CC-VBUS short protection
  • Support firmware upgrade over CC lines
  • 32-QFN package, tape and reel

利点

  • Meet the latest USB-C PD specification
  • Highly Integrated PD controller
  • Support field firmware upgrade
  • Software development kit supported
