BTS5180-2EKA

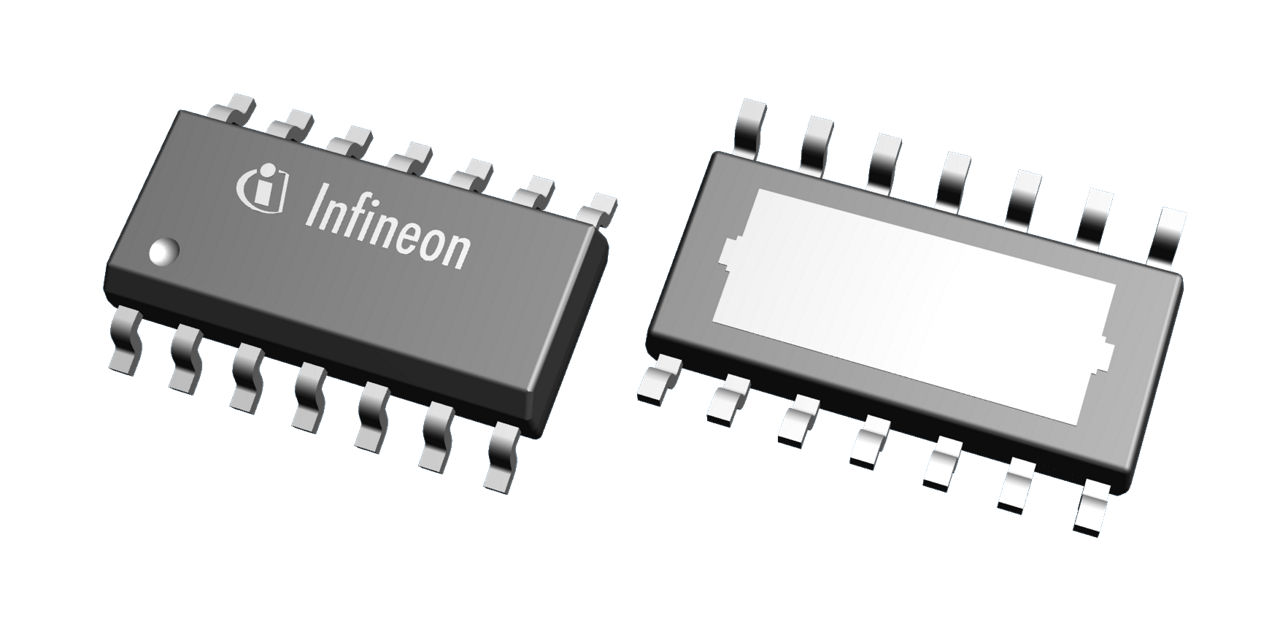

BTS5180-2EKA, 180 mΩ dual channel Smart High-Side Power Switch, embedded in PG-DSO-14-40 EP, Exposed Pad package, with protective functions & diagnosis
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTS5180-2EKA
BTS5180-2EKA
EA.
データシート

Product details

  • Currently planned availability until at least
    2034
  • Ptot max
    1.6 W
  • RDS (on) (@ Tj = 150°C) max
    360 mΩ
  • RDS (on) (@ Tj = 25°C)
    180 mΩ
  • toff (Turn OFF time) max
    230 µs
  • ton (Turn ON time) max
    230 µs
  • IL (Short Circuit Current)
    8 A
  • Nominal Load Current per channel (All channels active)
    1.4 A
  • Channels
    2
  • Family
    PROFET™ + 12V
  • Operating Temperature
    -40 °C to 150 °C
  • Mounting
    SMT
  • Recommended Operating Voltage
    5 V to 28 V
  • Diagnostics
    Sense
  • Qualification
    Automotive
  • Load Current
    1.5 A
  • Current Limit min
    8 A
推奨
OPN
BTS51802EKAXUMA1
製品ステータス active
インフィニオンパッケージ
PG-DSO-14
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-14
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The power transistor is built by an N-channel vertical power MOSFET with charge pump. The device is integrated in Smart6 technology. It is specially designed to drive lamps up to 1 * 5W, as well as LEDs in the harsh automotive environment.

機能

  • Two channel device
  • Very low stand-by current
  • 3.3 V and 5 V compatible logic inputs
  • Electrostatic discharge protection (ESD)
  • Optimized electromagnetic compatibility
  • Logic ground indep from load ground
  • Low power DMOS leakage I in OFF state
  • Green product (RoHS compliant)
  • AEC qualified
