BTS50085-1TMA

終息
The BTS50085-1TMA is a high side power switch with integrated vertical power FET, providing embedded protection and diagnostic functions
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTS50085-1TMA
BTS50085-1TMA
データシート

Product details

  • Currently planned availability until at least
    n.a
  • Ptot max
    170 W
  • RDS (on) (@ Tj = 25°C)
    7.2 mΩ
  • toff (Turn OFF time) max
    110 µs
  • ton (Turn ON time) max
    400 µs
  • IL (Short Circuit Current)
    50 A
  • Nominal Load Current per channel (All channels active)
    11.1 A
  • Channels
    1
  • Family
    Classic PROFET™ 24V
  • Undervoltage Recovery Delay
    n.a
  • Classification
    n.a
  • Operating Temperature
    -40 °C to 150 °C
  • Mounting
    SMT
  • Recommended Operating Voltage
    5.5 V to 58 V
  • Diagnostics
    Sense
  • Qualification
    Automotive
  • Load Current
    11.1 A
  • Current Limit min
    50 A
OPN
BTS500851TMAATMA1
製品ステータス discontinued
インフィニオンパッケージ

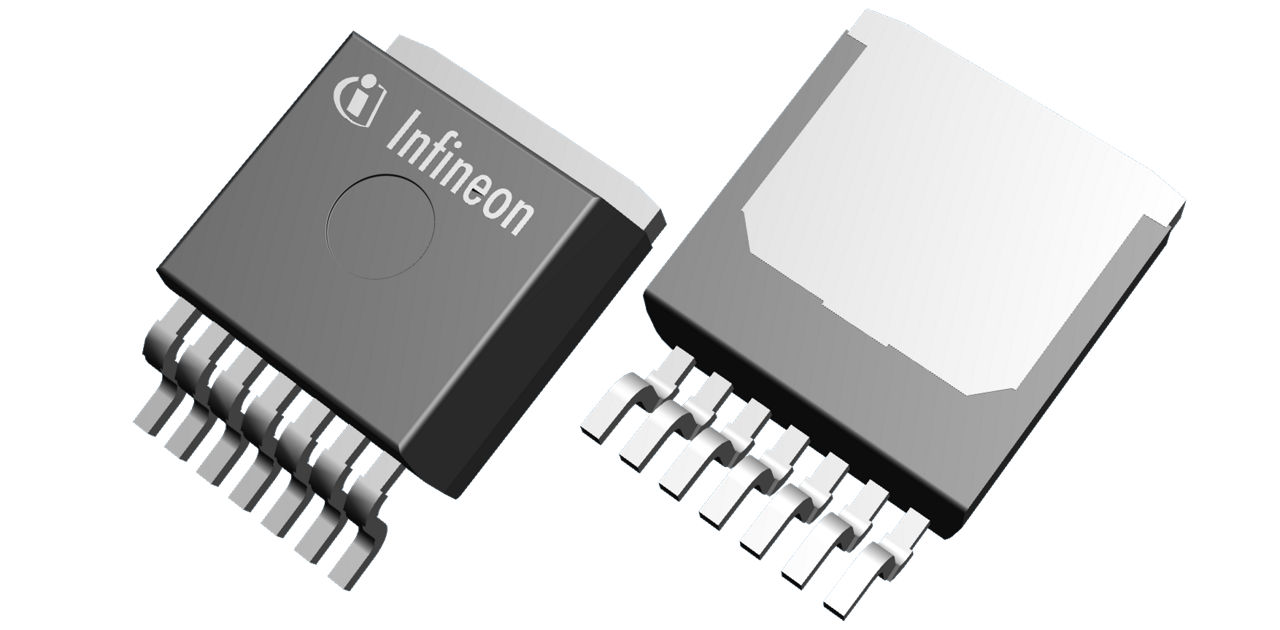

PG-TO220-7
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
PG-TO220-7
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

機能

  • Overload protection
  • Current limitation
  • Short circuit protection
  • Over temperature protection
  • Over voltage protection (including load dump)
  • Clamp of negative voltage at output
  • Fast deenergizing of inductive loads 1)
  • Low ohmic inverse current operation
  • Diagnostic feedback with load current sense
  • Open load detection via current sense
  •  Loss of Vbb protection2)
  • Electrostatic discharge (ESD) protection
  • Green product (RoHS compliant)
  • AEC qualified

利点

  • High load current capability
  • High inrush current capability
  • Very high energy capability
  • Capable for 24V applications
  • Integrated protection functionality
  • Integrated diagnosis functionality
