Active and preferred
RoHS準拠

BTS4880R

The BTS4880R is a high side power switch with integrated vertical power FET, providing embedded protection and diagnostic functions.
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTS4880R
BTS4880R
EA.
データシート

Product details

  • Currently planned availability until at least
    2039
  • Ptot max
    3.3 W
  • toff (Turn OFF time) max
    150 µs
  • ton (Turn ON time) max
    100 µs
  • イリノイ (Short Circuit Current)
    3 A
  • チャネルあたりの公称負荷電流 (All channels active)
    1 A
  • チャネル
    8
  • ファミリー
    Classic PROFET™ 24V
  • 動作温度
    -40 °C to 125 °C
  • 実装
    SMT
  • 推奨動作電圧
    11 V to 45 V
  • 診断
    Digital
  • 認定
    Automotive
  • 負荷電流
    0.625 A
  • 電流制限 min
    3 A
推奨
OPN
BTS4880RAUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-36
パッケージ名 N/A
包装サイズ 800
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-36
パッケージ名 -
包装サイズ 800
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

機能

  • Fit for 12V and 24V application
  • Overload protection
  • Current limitation
  • Short circuit protection
  • Thermal shutdown with restart
  • Overvoltage protection (inc. load dump)
  • Shutdown when undervoltage
  • Fast demagnetization of inductive loads
  • Reverse battery protection
  • Diagnostic output:overtemp,short-circuit
  • CMOS compatible input
  • Electrostatic discharge (ESD) protection

利点

  • Voltage clamped with inductive loads
  • Flags a fail event (Status pin)
  • Current limitation
  • Very low standby current
  • Thermal shutdown with restart
  • ESD-Protection

図

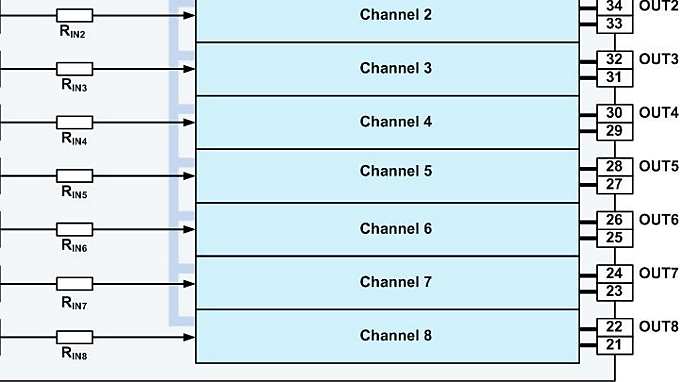

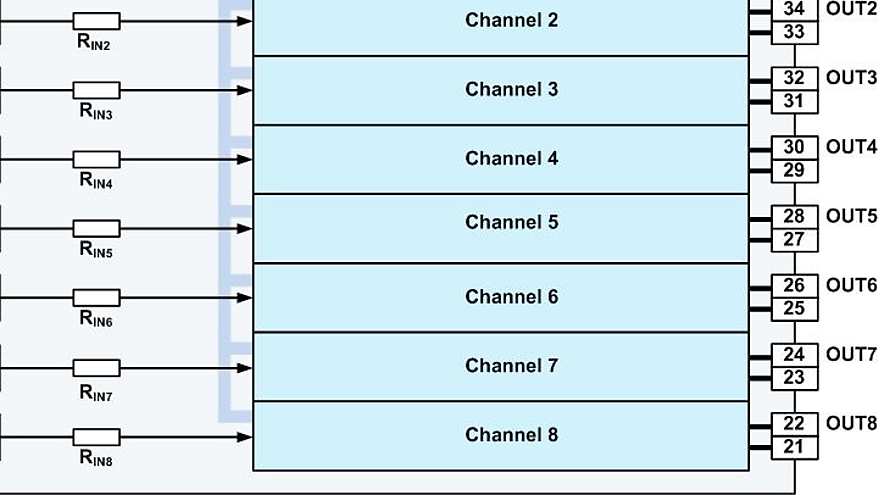

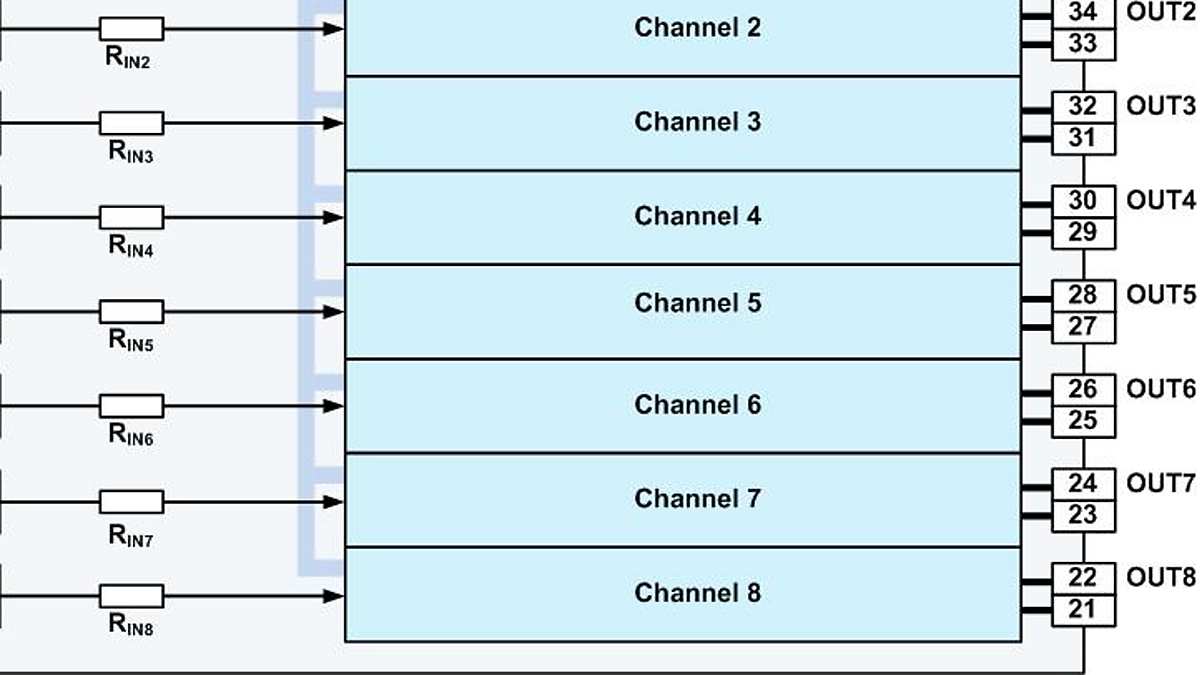

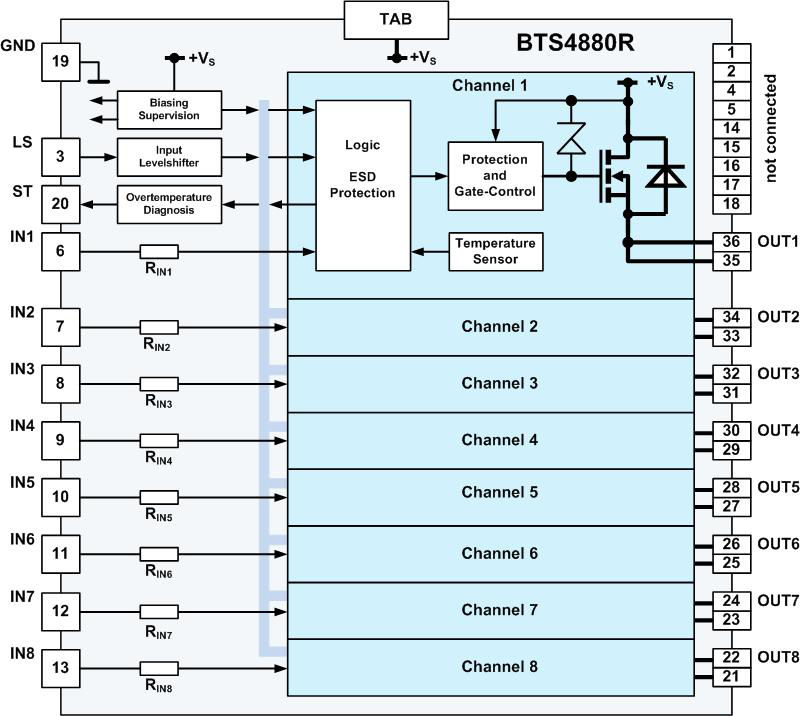

BTS4880R_Blockdiagram
BTS4880R_Blockdiagram
BTS4880R_Blockdiagram BTS4880R_Blockdiagram BTS4880R_Blockdiagram
×
