BTS4142N

The BTS4142N is a high side power switch with integrated vertical power FET, providing embedded protection and diagnostic functions.
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTS4142N
BTS4142N
EA.
データシート

Product details

  • Currently planned availability until at least
    2039
  • Ptot max
    1.4 W
  • toff (Turn OFF time) max
    150 µs
  • ton (Turn ON time) max
    100 µs
  • イリノイ (Short Circuit Current)
    3 A
  • チャネルあたりの公称負荷電流 (All channels active)
    1.4 A
  • チャネル
    1
  • ファミリー
    Classic PROFET™ 24V
  • 動作温度
    -40 °C to 125 °C
  • 実装
    SMT
  • 推奨動作電圧
    12 V to 45 V
  • 診断
    n.a.
  • 認定
    Automotive
  • 負荷電流
    1.4 A
  • 電流制限 min
    1.4 A
推奨
OPN
BTS4142NHUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-SOT223-4
パッケージ名 N/A
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-SOT223-4
パッケージ名 -
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

機能

  • Overload protection
  • Thermal shutdown with restart
  • Overvoltage protection (incl load dump)
  • Undervoltage shutdown with auto restart
  • Switching inductive load
  • Voltage clamped with inductive loads
  • CMOS compatible input
  • Thermal shutdown with restart
  • ESD protection
  • Loss GND and loss Vbb protection
  • ESD- Protection
  • Very low stand by current

利点

  • Voltage clamped with inductive loads
  • Current limitation
  • Very low standby current
  • Thermal shutdown with restart
  • ESD-Protection

図

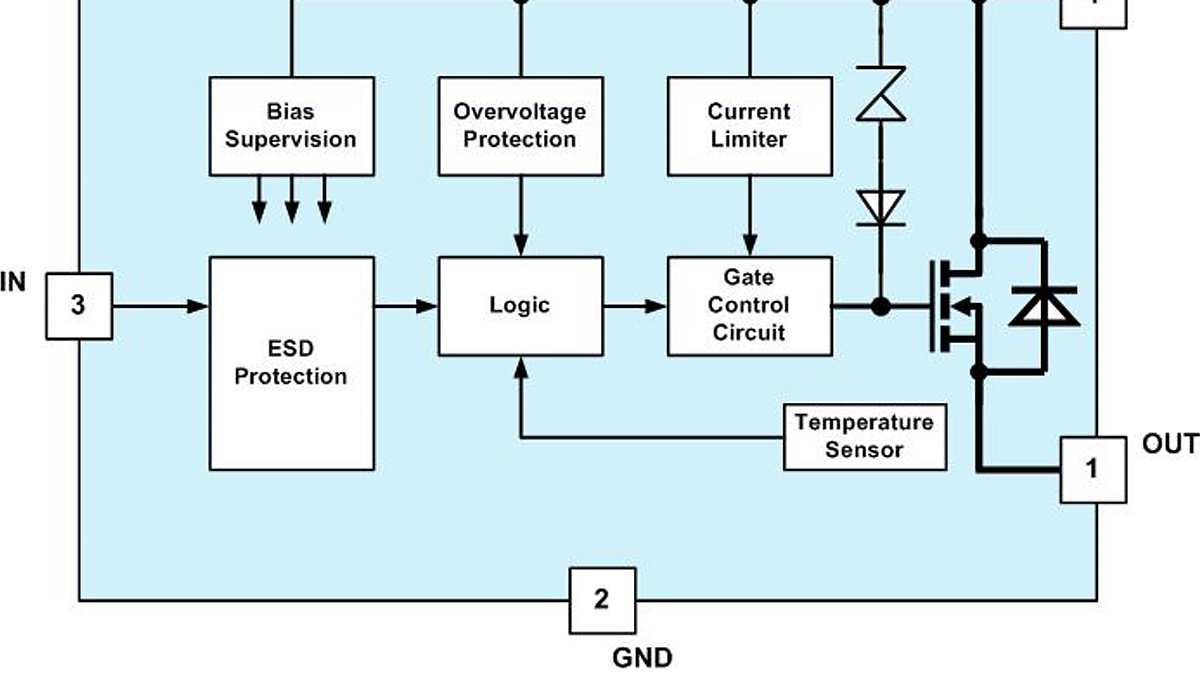

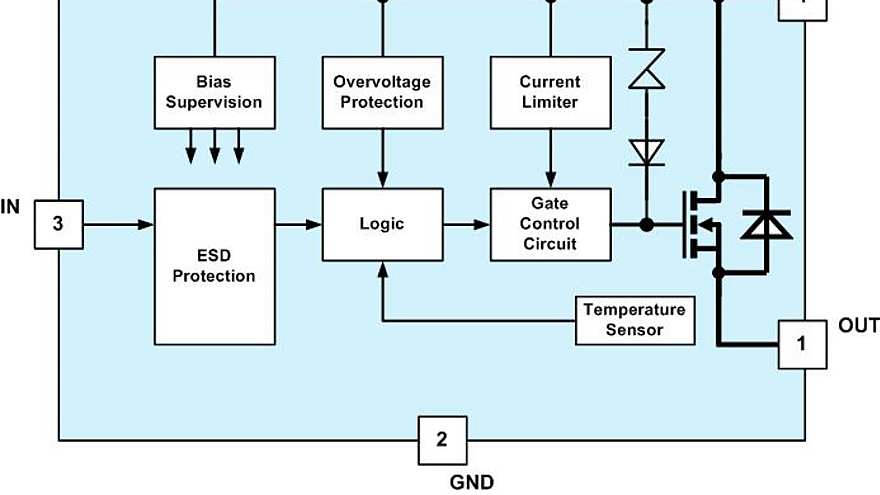

BTS4142N_Blockdiagram
BTS4142N_Blockdiagram
BTS4142N_Blockdiagram BTS4142N_Blockdiagram BTS4142N_Blockdiagram
×
