BTH6035-1EPL

新規
RDS(on) ) @ Tj = 25°C: 35 mΩ | 調整可能な電流制限機能 | 1チャネル | Vs (拡張) = 60V | PRO-SIL™ ISO 26262準拠
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTH6035-1EPL
BTH6035-1EPL
データシート

製品仕様情報

  • IL公称電流
    5 A
  • toff (Turn OFF time) max
    180 µs
  • ton (Turn ON time) max
    180 µs
  • チャネル
    1
  • ファミリー
    PROFET™ + 48V
  • 動作温度
    -40 °C to 150 °C
  • 実装
    SMT
  • 推奨動作電圧
    8 V to 60 V
  • 診断
    Current Sense
  • 認定
    Automotive
  • 認証
    ISO 26262-ready
推奨
OPN
BTH60351EPLXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

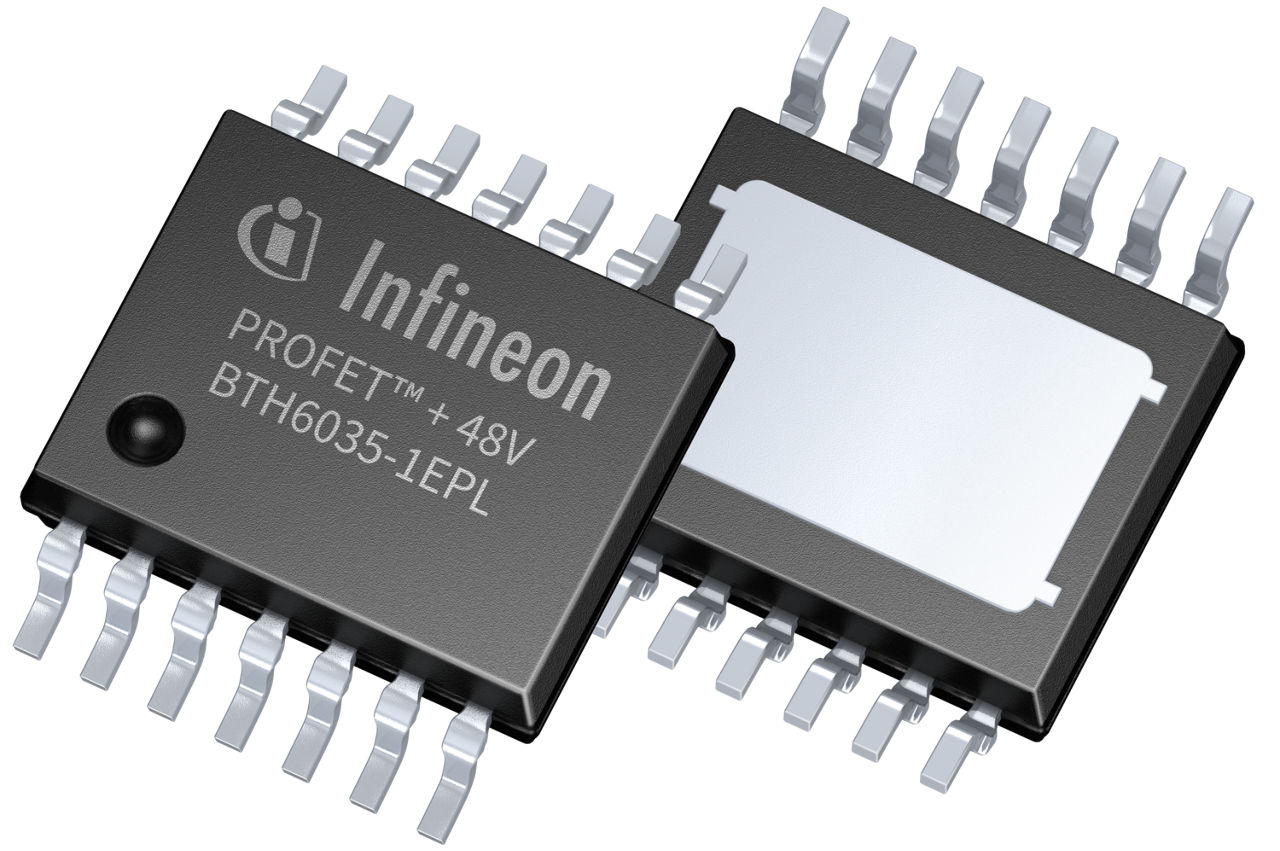

PROFET™ + 48ファミリー製品の BTH6035-1EPL は調整可能な過電流制限機能を備え、感度の高い負荷や電源供給ライン配線を異常電流から保護します。35 mΩシングル チャネル デバイスの本製品は、48 Vボード ネットの容量性負荷のスイッチングに適しています。小型のTSDSO-14パッケージに搭載され、BTH6080-1EPLとピン互換性があり、保護および診断機能、接続負荷、電源ネットワークに対する保護を提供します。

機能

  • RDS (on) 35 mΩ (typ.)
  • 最大動作電圧60 V
  • 1チャネル
  • 調整可能な電流制限機能
  • 容量性負荷スイッチング機能
  • 自己保護および診断
  • アナログ電流センス
  • 高いエネルギー耐量
  • 車載認定AEC-Q100
  • PRO-SIL™ ISO 26262準拠
  • TSDSO-14パッケージ

    利点

    • 電流制限しきい値の柔軟性
    • 過電流制限の簡単な調整
    • 集積型ワイヤー保護 - マイクロコントローラー不要
    • 負荷電源ラインの保護
    • 高感度入力フィルターを保護
    • コンデンサの安全なスイッチングを実現
    • 外付けプリチャージ回路不要
    • スイッチの過剰設計を防止
    • ISO 26262準拠の評価をサポート
    • 48 Vシステムに最適
