BTG7016A-1EPW

12 V | 18 mΩ | 6.8 A | integrated I²t wire protection| automatic Idle mode | 1 channel smart high-side power switch | analog current sense, sequential diagnosis | PG-TSDSO-14 | ISO 26262-compliant | PROFET™ Wire Guard 12V
データシート
パッケージ
ボード
複数のパッケージが利用可能
EA.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTG7016A-1EPW
BTG7016A-1EPW
EA.
データシート

Product details

  • Currently planned availability until at least
    2039
  • I²tワイヤ保護範囲
    4.4 A to 7.5 A
  • RDS (on) (@ Tj = 150°C) max
    33 mΩ
  • RDS (on) (@ Tj = 25°C)
    18 mΩ
  • チャネルあたりの公称負荷電流
    6.8 A
  • チャネル
    1
  • ハロゲンフリー
    yes
  • ファミリー
    PROFET™ Wire Guard 12V
  • 分類
    ISO 26262-compliant
  • 動作温度
    -40 °C to 150 °C
  • 実装
    SMT
  • 推奨動作電圧
    2.75 V to 28 V
  • 診断
    SENSE
  • 認定
    Automotive
  • 認証
    ISO 26262-compliant
  • 調整可能な過電流保護
    9 A to 43 A
  • 負荷電流
    6.8 A
推奨
OPN
BTG7016A1EPWXUMA2 BTG7016A1EPWXUMA1
製品ステータス active and preferred discontinued
インフィニオンパッケージ
PG-TSDSO-14
PG-TSDSO-14
パッケージ名 N/A N/A
包装サイズ 3000 3000
包装形態 TAPE & REEL TAPE & REEL
水分レベル 2a 2a
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:
代替品

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

製品ステータス discontinued
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
The single-channel high-side power switch BTG7016A-1EPW, member of the PROFET™ Wire Guard family, is designed for wire protection in modern automotive E/E architectures. It is equipped with integrated I²t wire protection, and enhanced diagnostic capabilities. Its adjustable overcurrent protection threshold ensures fast failure isolation towards power supplies and the automatic idle mode reduces the current consumption to ~ 50 µA during parking.

機能

  • High-side switch with embedded protection
  • Sequential diagnosis for status readout
  • Selectable integrated I²t protection
  • Operating current < 60 µA during parking
  • IDL pin for microcontroller wake-up
  • Adjustable overcurrent protection threshold
  • Capacitive load switching mode
  • Reverse ON for reverse polarity
  • Inverse current condition capable

利点

  • Precise wire protection
  • Fast failure isolation to power supply
  • Precise application diagnostics
  • Dynamic load control during parking
  • Automatic Idle mode at ~ 50 µA
  • Fast, safe charging of big capacitors
  • pin and footprint compatibility
  • ISO 26262-compliant

用途

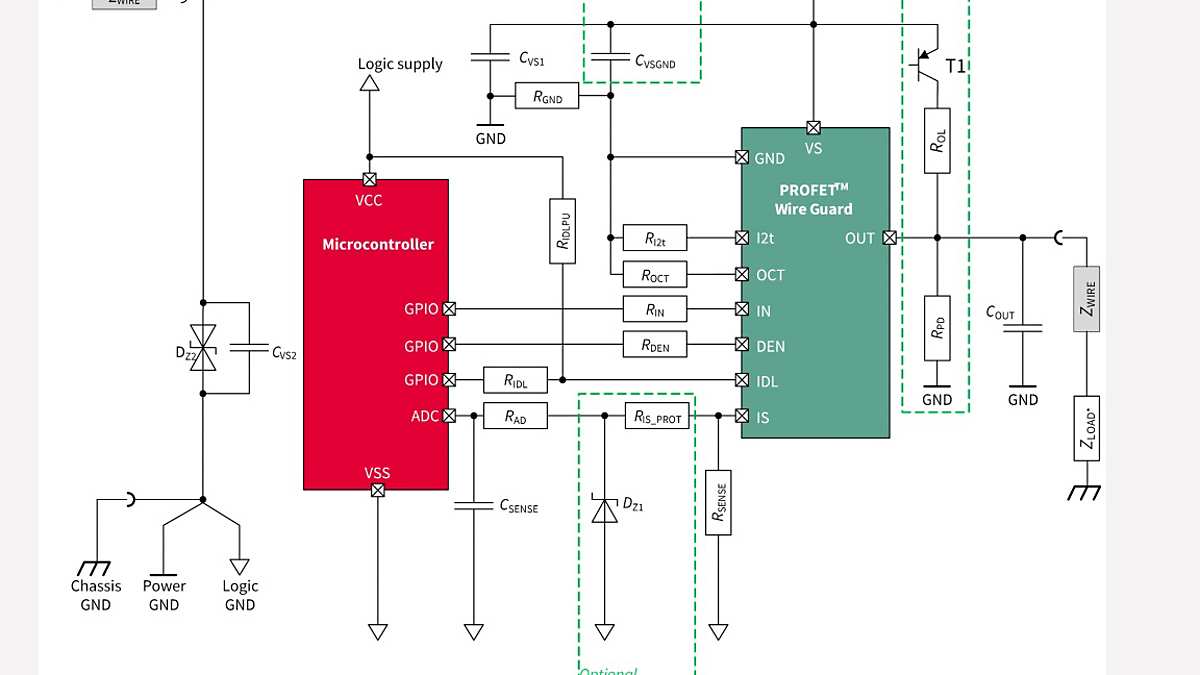

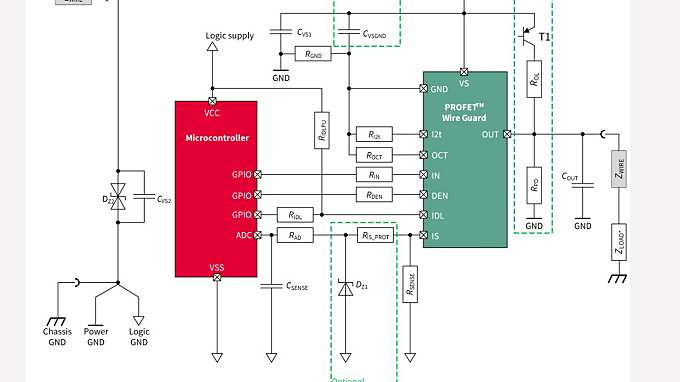

図
