BSL306N

BSL306N

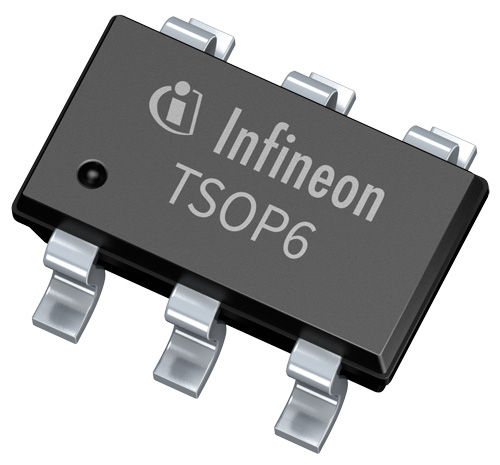

Dual N-Channel Small Signal 30 V MOSFET in TSOP-6 package
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BSL306N
BSL306N
データシート

製品仕様情報

  • Ciss
    207 pF
  • Coss
    75 pF
  • ID (最大)
    2.3 A
  • IDpuls (最大)
    9 A
  • Ptot (最大)
    0.5 W
  • QG
    1.6 nC
  • RDS (on) (最大)
    57 mΩ
  • RDS (on) (@4.5V) (最大)
    93 mΩ
  • RDS (on) (@4.5V LL) (最大)
    93 mΩ
  • RthJA (最大)
    250 K/W
  • VDS (最大)
    30 V
  • VGS(th) 範囲
    1.2 V～2 V
  • パッケージ
    TSOP-6 dual
  • ピン数
    6 Pins
  • モード
    Enhancement
  • 動作温度 (最小)
    -55 °C
  • 実装
    SMD
  • 極性
    N
OPN
製品ステータス
インフィニオン パッケージ
パッケージ名
梱包サイズ
梱包形態
MSL (湿度感受性レベル)
防湿梱包
鉛フリー
ハロゲンフリー
RoHS対応
Infineon stock last updated:
Infineon technologies offers automotive and industrial manufacturers a broad portfolio of N and P-Channel Small Signal MOSFETs that meet and exceed the highest quality requirements in well-known industry standard packages. With unmatched levels of reliability and manufacturing capacity these components are ideally suited for a wide variety of applications including LED lighting, ADAS, body control units, SMPS and motor control.

特長

  • Enhancement mode
  • Logic level
  • Avalanche rated
  • Fast switching
  • Dv/dt rated
  • Pb-free lead-plating
  • RoHS compliant, halogen-free
  • Qualified according to automotive standards
  • PPAP capable

利点

  • Low RDS(on) provides higher efficiency and extends battery life
  • Small packages save PCB space
  • Best-in-class quality and reliability
