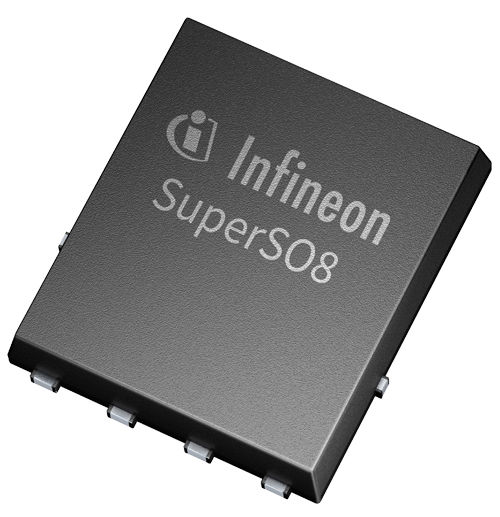

BSC010N04LSC

OptiMOS™ 5 40 V in SuperSO8 with 1.5 mm creepage distance according to UL-2595
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BSC010N04LSC
BSC010N04LSC
データシート

Product details

  • ID (@25°C) max
    282 A
  • IDpuls max
    1128 A
  • Ptot max
    139 W
  • QG (typ @4.5V)
    49 nC
  • QG (typ @10V)
    95 nC
  • RDS (on) (@4.5V LL) max
    1.35 mΩ
  • RDS (on) (@4.5V) max
    1.35 mΩ
  • RDS (on) (@10V) max
    1.05 mΩ
  • VDS max
    40 V
  • VGS(th)
    1.5 V
  • パッケージ
    SuperSO8 5x6
  • ピン数
    8 Pins
  • 予算価格€/ 1k
    1.1
  • 動作温度
    -55 °C to 150 °C
  • 実装
    SMD
  • 極性
    N
OPN
製品ステータス
インフィニオンパッケージ
パッケージ名
包装サイズ
包装形態
水分レベル
モイスチャーパッキン
鉛フリー
ハロゲンフリー
RoHS準拠
Infineon stock last updated:
The BSC010N04LSC is the perfect choice for battery powered tools. The OptiMOS™ 5 40V technology also provides the best performance for synchronous rectification in switched mode power supplies (SMPS), commonly found in servers and desktops, and a broad range of industrial applications including telecom, solar micro inverters and fast switching DC-DC converters.

機能

  • Increased creepage distance of 1.5mm
  • Low on-resistance RDS(on)
  • Industry’s lowest R ds(on)
  • 100% avalanche tested
  • Pb-free lead plating; RoHS compliant
  • RoHS, Halogen-free (IEC61249-2-21)

利点

  • Highest system efficiency
  • Increased power density
  • System cost reduction
  • Very low voltage overshoot
