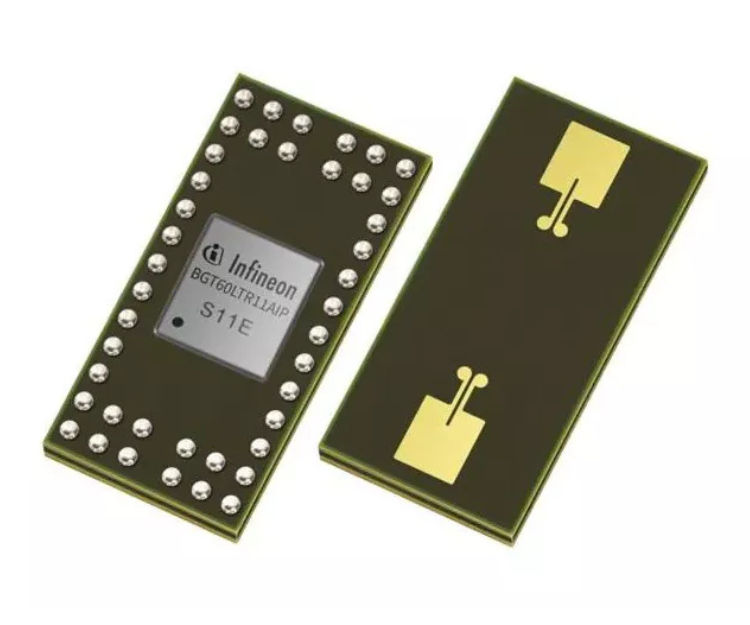

BGT60LTR11SAIP

XENSIV™ 60GHz first completely autonomous radar sensor for motion sensing
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BGT60LTR11SAIP
BGT60LTR11SAIP
EA.
データシート

Product details

  • FoV (HPBW)
    90
  • Rxアンテナの数
    1
  • Txアンテナの数
    1
  • アンテナ
    Antennas in package
  • ゲイン
    6 dBi
  • ファミリー
    XENSIV™ 60GHz Radar Sensors
  • モーション
    Yes
  • 動作の方向性
    Yes
  • 周波数分周器
    9.6 MHz
  • 周波数
    61 GHz to 61.5 GHz
  • 対象アプリケーション
    Smart Home devices, Air conditioners, Smart home security and alarm systems including IP cameras, Smart appliances, Smart Building, Multicopter and drones, laptops or tablets, monitors, Displays such as TVs, Contactless switches, Automated door openers, Lighting systems and lighting control (mainly indoor lighting)
  • 最大検出範囲
    14 m
  • 最小検出範囲
    0.5 m
  • 消費電流
    110 mA
  • 温度範囲
    -10 to + 70°C
  • 認定
    Industrial (JEDEC20/22)
  • 速度［m/s］
    Yes
  • 電源電圧
    1.5 V
推奨
OPN
BGT60LTR11SAIPXUMA1
製品ステータス active
インフィニオンパッケージ
PG-UF2BGA-42
パッケージ名 N/A
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-UF2BGA-42
パッケージ名 -
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The BGT60LTR11SAIP is a lower-spec variant of the BGT60LTR11AIP radar sensor, with a shorter detection range and reduced operating temperature range. This fully integrated microwave motion sensor features Antennas in Package (AIP) and built-in motion and direction of motion detectors. It operates autonomously, eliminating the need for an external microcontroller and is suited for applications requiring motion detection with limited requirements

機能

  • 3.3 x 6.7 x 0.56 mm³ package size
  • 1Tx 1Rx Antennas in Package (AIP) with 90° Half Power Beam Width (HPBW)
  • Integrated motion detector
  • Integrated direction of motion detector
  • Multiple modes of operation including a completely autonomous mode
  • Adjustable performance parameters such as detection sensitivity, hold time and frequency of operation
  • Standard FR4 material can be used for PCB design

利点

  • Up to 6 m detection range for humans
  • Less than 2 mW power consumption possible
  • Requires minimal external circuitry
  • Up to 14 m detection range for human targets
  • Requires microcontroller unit (e.g. Arm® Cortex®-M0)
  • Advanced functionalities by SPI configuration or further signal processing

図

BGT60LTR11(S)AIP_Block-diagram
BGT60LTR11(S)AIP_Block-diagram
BGT60LTR11(S)AIP_Block-diagram BGT60LTR11(S)AIP_Block-diagram BGT60LTR11(S)AIP_Block-diagram
×
