AUIRS2191S

生産終了
車載グレードのハイサイドおよびローサイドドライバ。16ピンSOICナローパッケージで提供。
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

AUIRS2191S
AUIRS2191S
データシート

Product details

  • VBS UVLO (Off)
    8.2 V
  • VBS UVLO (On)
    8.9 V
  • アイソレーション タイプ
    Functional levelshift
  • コンフィギュレーション
    Half Bridge
  • チャネル
    2
  • パッケージ
    16 Lead
  • 伝搬遅延オフ
    90 ns
  • 伝搬遅延オン
    90 ns
  • 出力電流 (Source)
    3.5 A
  • 出力電流 (Sink)
    3.5 A
  • 認定
    Automotive
  • 電圧クラス
    600 V
OPN
AUIRS2191STR
製品ステータス discontinued
インフィニオンパッケージ PG-DSO-16
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ PG-DSO-16
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

利点

  • ブートストラップ操作用に設計されたフローティングチャネル.
  • 最大+600V
  • 負の過渡電圧に対して耐性があり、dV/dt耐性
  • ゲート駆動電源範囲は10V〜20V
  • 独立したローサイドとハイサイドのチャンネル
  • 入力ロジックHIN/LINアクティブハイ
  • 両方のチャンネルの低電圧ロックアウト
  • 3.3V、5Vおよび15V入力ロジック互換
  • CMOSシュミットトリガ入力、プルダウン
  • 2つのチャンネルで整合した伝搬遅延
  • Automotive Qualified

用途

図

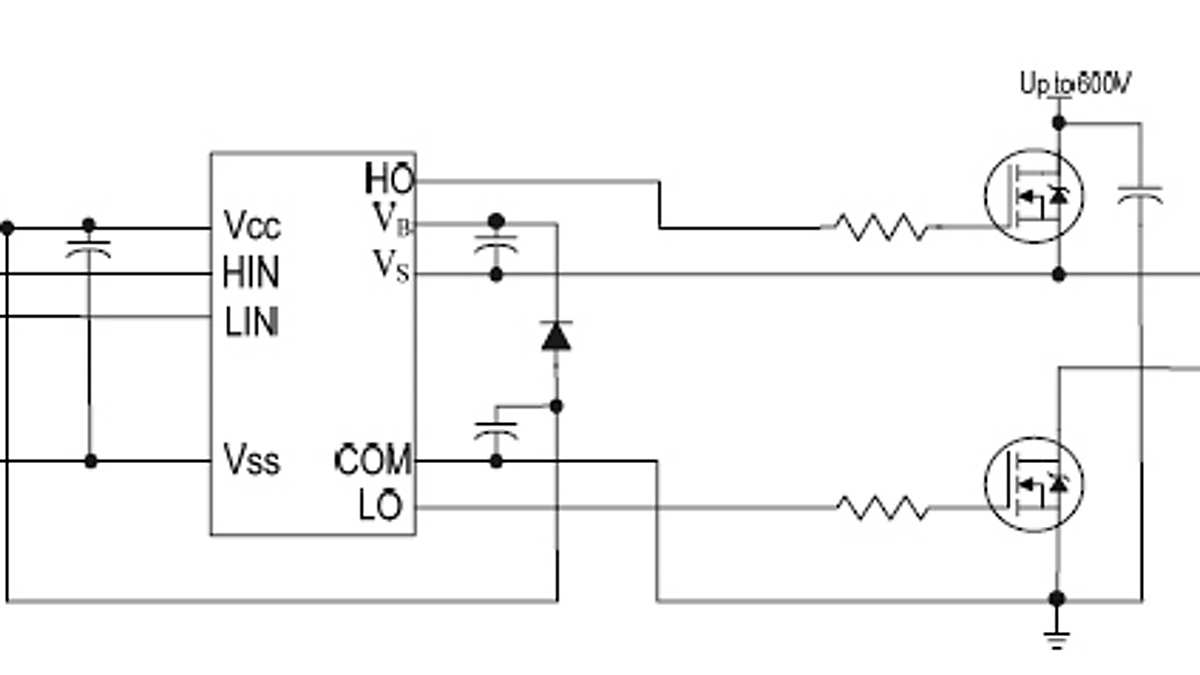

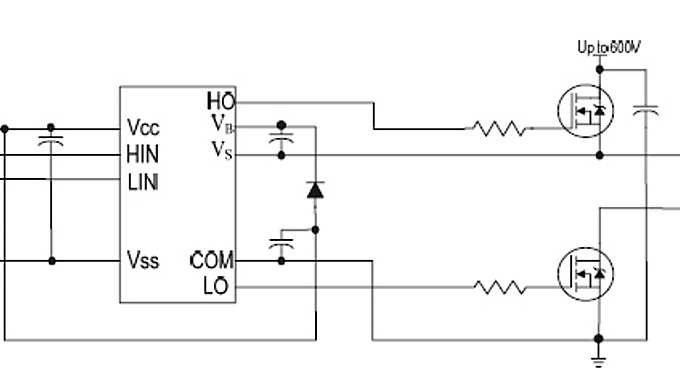

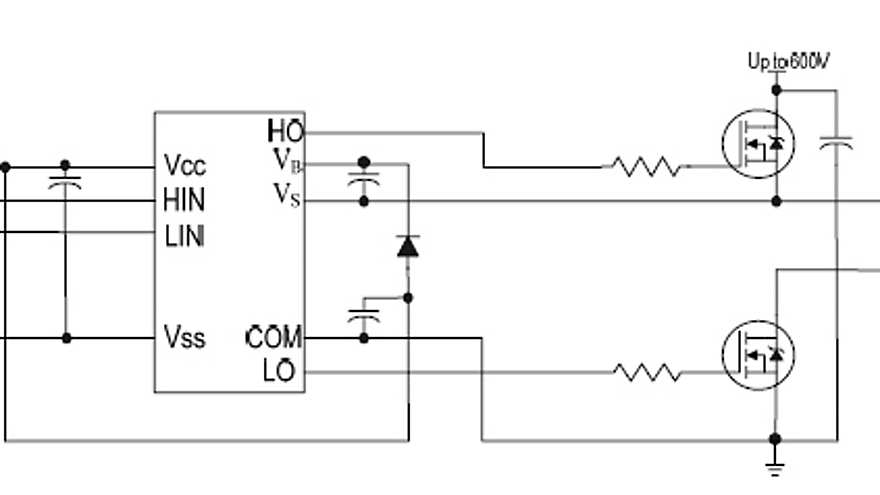

tc-auirs2191s
tc-auirs2191s
tc-auirs2191s tc-auirs2191s tc-auirs2191s

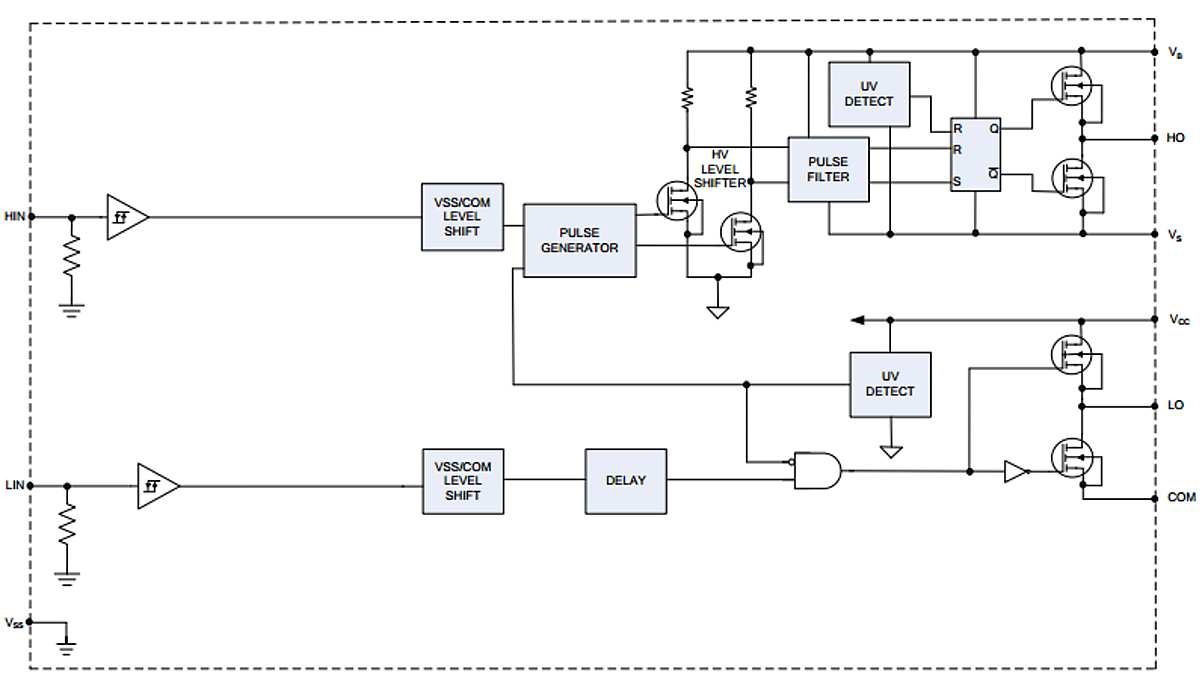

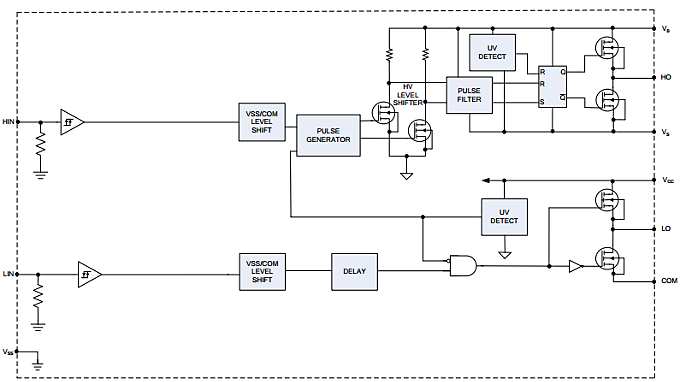

fbd-auirs2191s fbd-auirs2191s fbd-auirs2191s
×
