38DN06B02

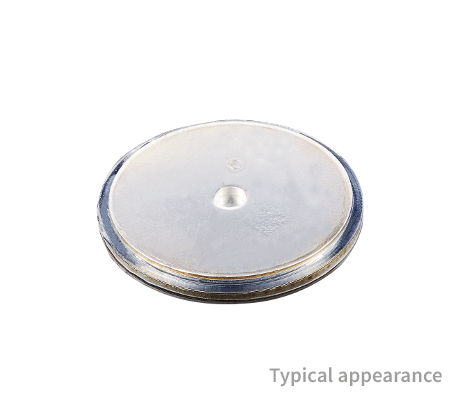

600 V Housingless Welding Diode
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

38DN06B02
38DN06B02
EA.
データシート

Product details

  • I(FSM) max
    32300 A
  • IFAVM/TC [A/°C] (@180° el sin)
    5820/100
  • IFAVM/Tc
    5820/100 (180° el sin)
  • IFSM [A] (@10ms, Tvj max)
    32300
  • rT [mΩ] (@Tvj max) max
    0.049
  • RthJC [K/kW] (@180° el sin) max
    9.6
  • Tvj [°C] max
    180
  • VF/IF [V/kA] (@Tvj max)
    0,96/4.5
  • VRRM [V]
    600
  • VRRM max
    600 V
  • VT0 [V] (@Tvj max) max
    0.74
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    5200
  • クランプ力 [kn]
    15 to 30
  • コンフィギュレーション
    Rectifier Diodes / Welding Diodes
  • パッケージ
    Disc dia 38mm height 4,0 mm
推奨
OPN
38DN06B02ELEMXPSA1
製品ステータス active and preferred
インフィニオンパッケージ BG-D_ELEM-1
パッケージ名 N/A
包装サイズ 20
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ BG-D_ELEM-1
パッケージ名 -
包装サイズ 20
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
Housingless Welding Diode 600 V, 5.8 kA*/ 6.5 kA ** with a diameter of 38 mm. Designed with improved losses for medium frequency resistance welding and high current rectifier applications. The low on-state voltage allows very high forward current of around 5.8 kA continuously. The 38DN06B02 is mechanically compatible to 38DN06 and very compact with a diameter of 38 mm and a height of 4 mm. *IFAV @ Tc= 100°C
**IFAV @ Tc= 85°C

機能

  • High forward current up to5.8 kA
  • Low losses
  • Highest reliability
  • Best-in-class power cycling capabi.
