2ED020I12FA
新規設計非推奨
RoHS対応
鉛フリー

2ED020I12FA

EiceDRIVER™ Automotive - ガルバニック絶縁型デュアルチャネルIGBTドライバIC
データシート
パッケージ
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2ED020I12FA
2ED020I12FA
個.
データシート

製品仕様情報

  • VBS UVLO (Off)
    11 V
  • VBS UVLO (On)
    12 V
  • アイソレーション タイプ
    Galvanic isolation - Functional
  • コンフィギュレーション
    Half-Bridge
  • チャネル
    2
  • パッケージ
    PG-DSO-36
  • 予算価格€/ 1k
    6.47
  • 伝搬遅延オフ
    165 ns
  • 伝搬遅延オン
    170 ns
  • 入力 Vcc (最大)
    20 V
  • 出力電流 (Source)
    2 A
  • 出力電流 (Sink)
    2 A
  • 認定
    Automotive
  • 電圧クラス
    1200 V
OPN
2ED020I12FAXUMA2
製品ステータス not for new design
インフィニオン パッケージ
PG-DSO-36
パッケージ名 N/A
梱包サイズ 1000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス not for new design
インフィニオン パッケージ
PG-DSO-36
パッケージ名 -
梱包サイズ 1000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
2ED020I12FAは、PG-DSO-36パッケージ(32ピン)のガルバニック絶縁デュアルチャネルIGBTドライバで、2つの完全に独立したドライバ出力を提供し、通常2Aの電流能力を備えています。ガルバニック絶縁を介したデータ転送は、統合されたコアレストランス技術によって実現されます。2ED020I12FAは、IGBTのDESAT保護、アクティブミラークランプ、アクティブシャットダウンなどの保護機能を備えています。

特長

  • コアレストランス絶縁型ドライバ
  • 統合保護機能
  • 高い周囲温度
  • Automotive Qualified
  • 2Aレールツーレール出力
  • V(cesat)-検出
  • アクティブミラークランプ

利点

  • 費用対効果の高い技術
  • コンパクトデザイン

アプリケーション

図

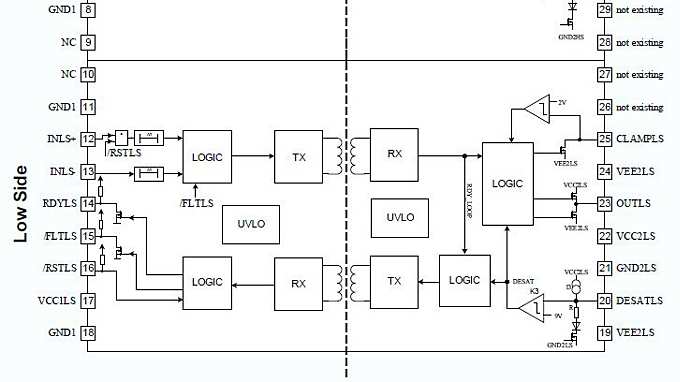

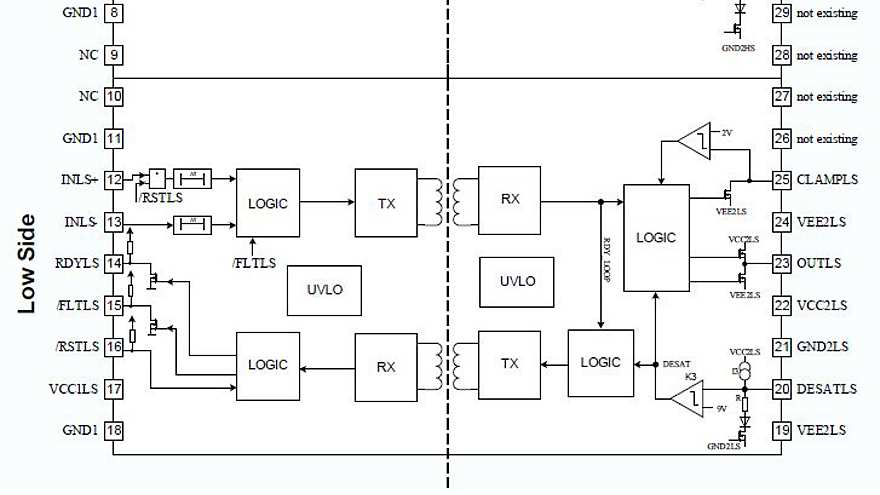

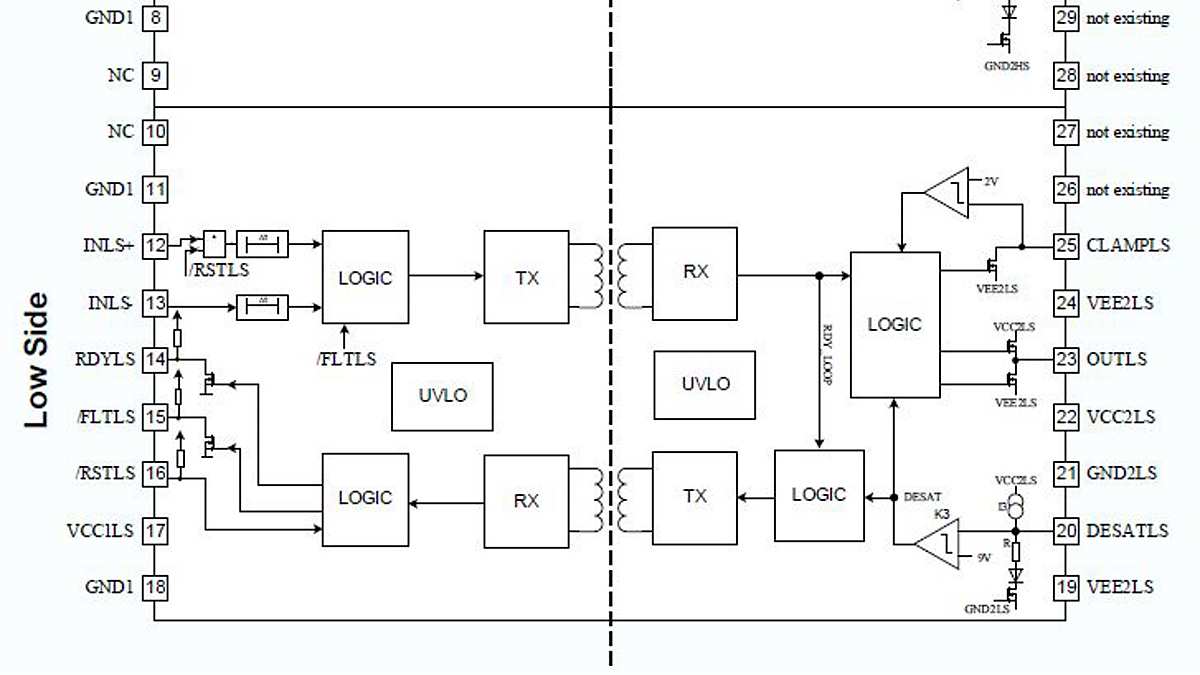

Circuit_diagram_2ED020I12FA
Circuit_diagram_2ED020I12FA
Circuit_diagram_2ED020I12FA Circuit_diagram_2ED020I12FA Circuit_diagram_2ED020I12FA
×
