2ED4820-EM

48 V smart high-side MOSFET gate driver with SPI for automotive applications
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2ED4820-EM
2ED4820-EM
データシート

Product details

  • Channels/Outputs
    2
  • Currently planned availability until at least
    2034
  • アイソレーション タイプ
    Non-isolated
  • コンフィギュレーション
    High-side
  • ファミリー
    EiceDRIVER™ APD
  • 伝搬遅延オフ
    3 µs
  • 伝搬遅延オン
    3 µs
  • 入力 Vcc
    20 V to 70 V
  • 出力電流 (Source)
    0.3 A
  • 出力電流 (Sink)
    1 A
  • 分類
    ISO 26262-ready
  • 認定
    Automotive
  • 電圧クラス
    105 V
  • 電流検出アンプ
    2xCSA
推奨
OPN
2ED4820EMXUMA2
製品ステータス active and preferred
インフィニオンパッケージ
PG-TSDSO-24
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-24
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
The EiceDRIVER™ 2ED4820-EM is a smart high-side N-channel MOSFET Gate driver with 2 SPI-controlled outputs. It allows continuous operation of external MOSFETs and enables scaling up for high currents. The driver supports back-to-back MOSFET configuration and offers current measurement with monitoring output. It includes failure detections for MOSFETs, load and power protection. Parameters can be adjusted via SPI and various registers can be read.

機能

  • Extended supply voltage range: 20 - 70 V
  • 2 high-side gate driver outputs
  • Low supply current in sleep mode < 5 µA
  • Device control, diagnostic via SPI
  • Configurable protections
  • Configurable overvoltage protection
  • Gate under-voltage lockout (VGS)
  • Ground loss detection
  • AEC-Q100 qualification
  • Lead-Free, Halogen Free, RoHS compliant
  • Back2Back MOSFET support
  • SPI Interface

利点

  • Supports back-to-back MOSFET topologies
  • SAFESTATE I/P->safestate mode if µC fail
  • Bidir high/lowside analog I sense I/O
  • Robust Vbat->105 V& Vsource vs Vbat-90 V
  • PRO-SILTM ISO 26262 support integrator

図

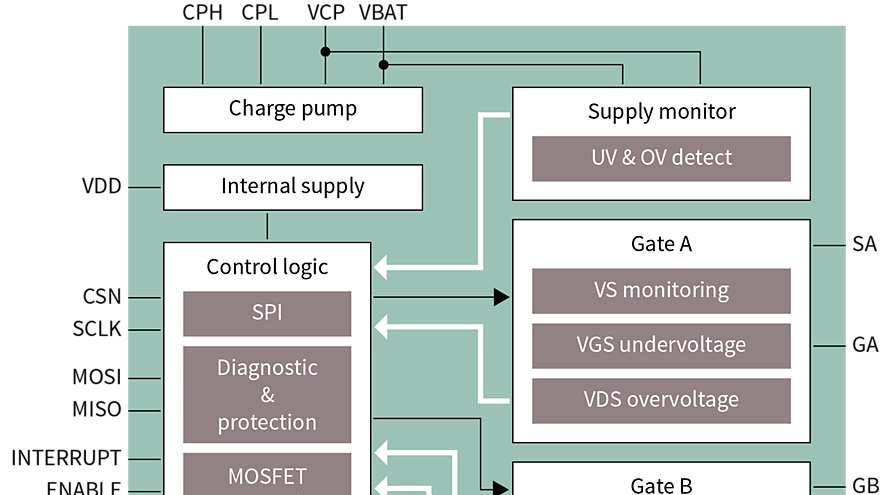

2ED4820-EM_EiceDRIVER_Block_Diagram
2ED4820-EM_EiceDRIVER_Block_Diagram
2ED4820-EM_EiceDRIVER_Block_Diagram 2ED4820-EM_EiceDRIVER_Block_Diagram 2ED4820-EM_EiceDRIVER_Block_Diagram
2ED4820-EM_in_48V_BPS_appl 2ED4820-EM_in_48V_BPS_appl 2ED4820-EM_in_48V_BPS_appl

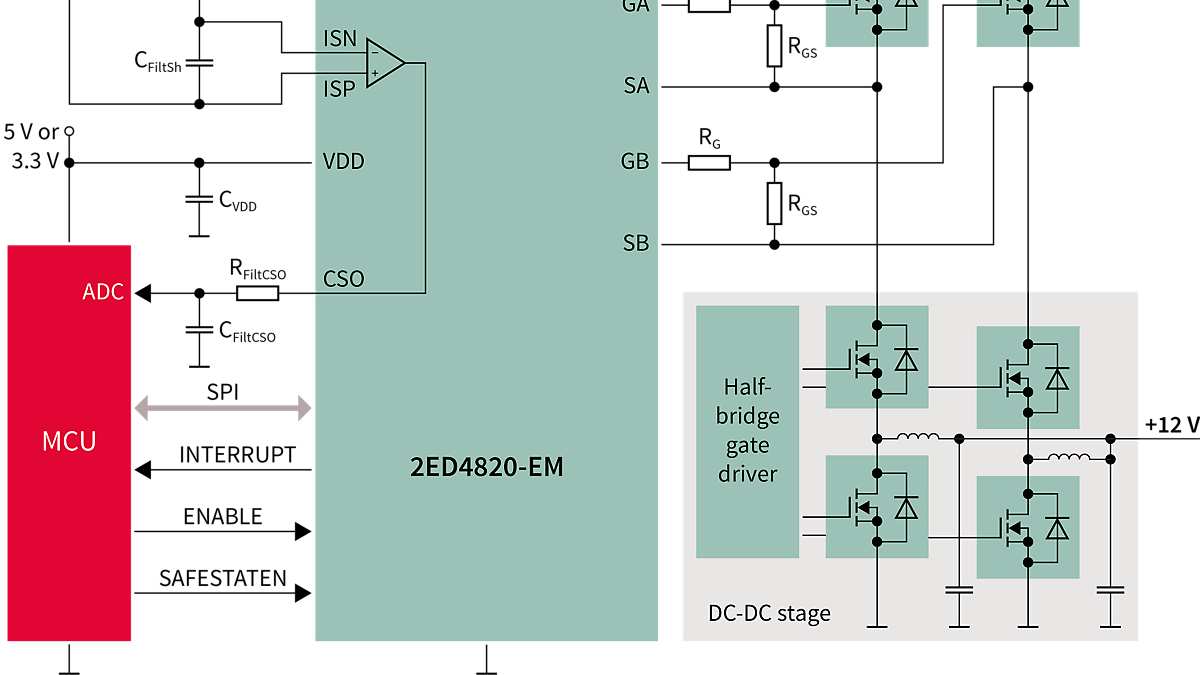

2ED4820-EM_in_48V_IPS_for_DC-DC_stage 2ED4820-EM_in_48V_IPS_for_DC-DC_stage 2ED4820-EM_in_48V_IPS_for_DC-DC_stage
×
