2ED2410-EM

Smart analog high-side MOSFET gate driver for 12 V/ 24 V automotive applications
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2ED2410-EM
2ED2410-EM
EA.
データシート

Product details

  • Channels/Outputs
    2
  • Currently planned availability until at least
    2034
  • アイソレーション タイプ
    Non-isolated
  • コンフィギュレーション
    High-side
  • ファミリー
    EiceDRIVER™ APD
  • 伝搬遅延オフ
    4 µs
  • 伝搬遅延オン
    4 µs
  • 入力 Vcc
    3 V to 58 V
  • 出力電流 (Sink)
    1.4 A
  • 出力電流 (Source)
    0.175 A
  • 分類
    ISO 26262-ready
  • 認定
    Automotive
  • 電圧クラス
    75 V
  • 電流検出アンプ
    2xCSA
推奨
OPN
2ED2410EMXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TSDSO-24
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-24
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The EiceDRIVER™ APD 2ED2410-EM is a smart high-side N-channel MOSFET gate driver designed for automotive power distribution architectures. It features 2 logic-controlled outputs and an integrated boost converter, enabling continuous operation at low voltages. Turn-on and turn-off ability allows for scaling up to handle large currents. With three analog measurement interfaces, it offers protection options for various E/E architecture requirements.

機能

  • Extended supply voltage range: 3 - 58 V
  • 2 drivers: 3Ω pull-down, 50Ω pull-up
  • Two bi-dir. high-side current sense
  • Channel control and diagnostic via pins
  • Ext. temp measurement interface
  • Gate undervoltage lock-out (UVLO)
  • AEC-Q100 qualification

利点

  • Supports back-to-back MOSFET topologies
  • Low op I idle mode 50 µA
  • Adj overcurrent/short-circuit protection
  • Versatile comparator to implement:
  • Adjustable I-t wire protection
  • Adjustable over/undervoltage protection
  • Adjustable overtemperature protection
  • PRO-SIL™ISO26262-Support integr'r HWeval

図

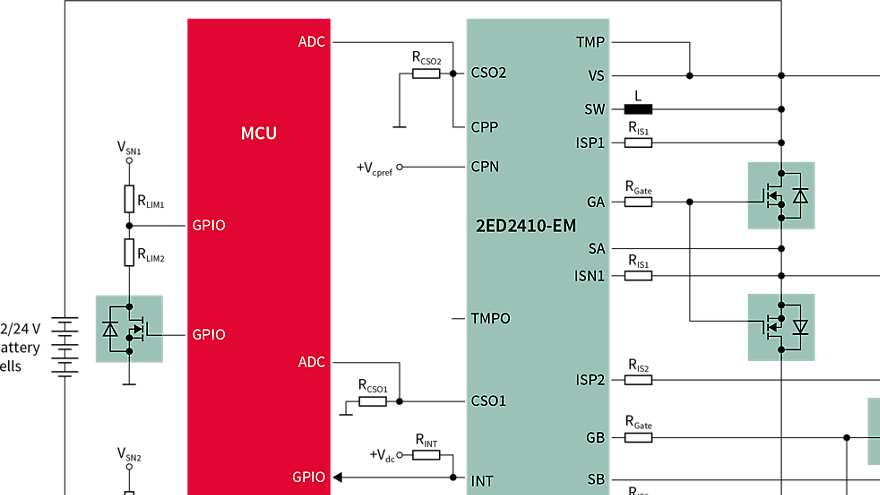

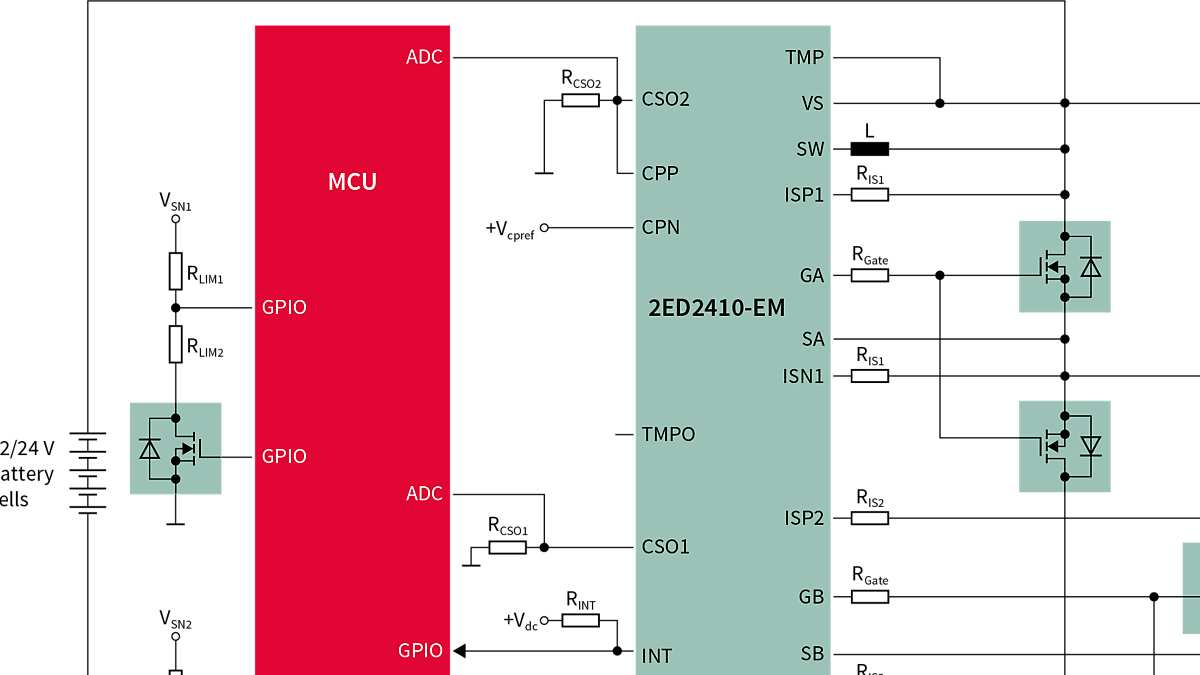

2ED2410-EM_Shuntless_battery_switch_with_stuck-close_detection
2ED2410-EM_Shuntless_battery_switch_with_stuck-close_detection
2ED2410-EM_Shuntless_battery_switch_with_stuck-close_detection 2ED2410-EM_Shuntless_battery_switch_with_stuck-close_detection 2ED2410-EM_Shuntless_battery_switch_with_stuck-close_detection

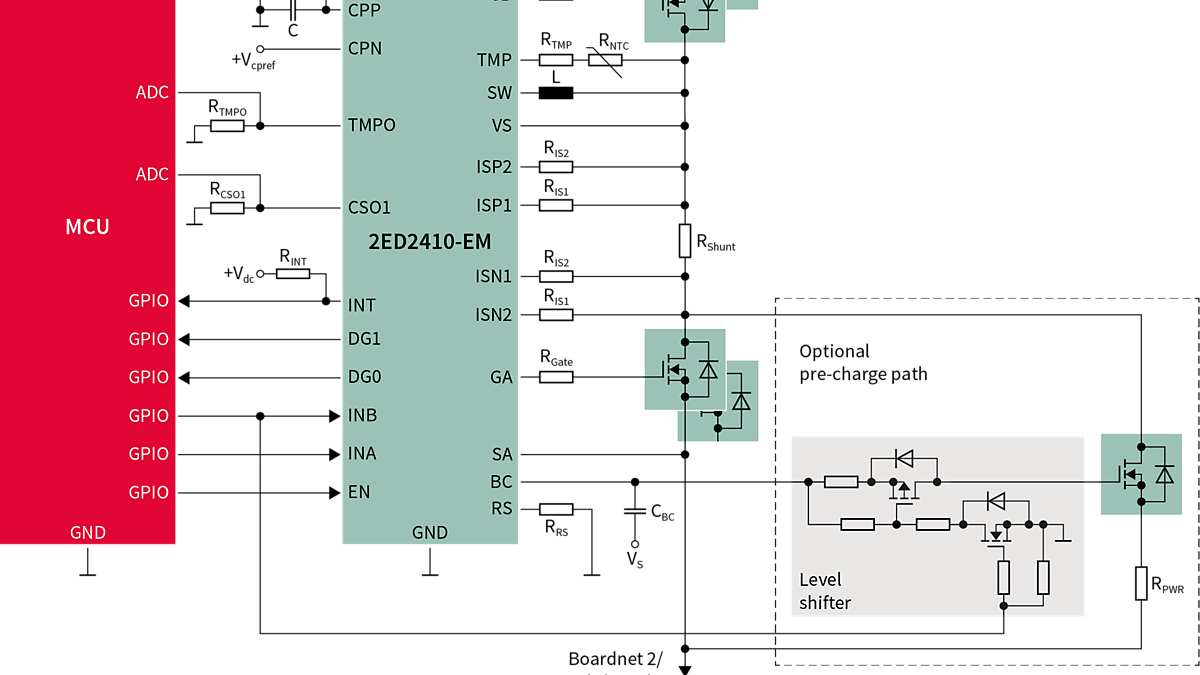

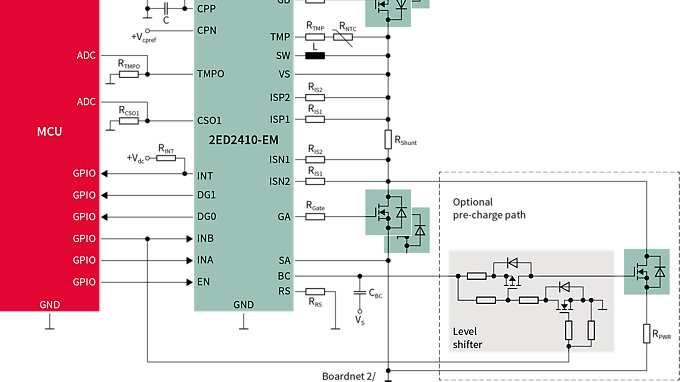

2ED2410-EM_power_supply_protection_application_with_I-t_wire_protection 2ED2410-EM_power_supply_protection_application_with_I-t_wire_protection 2ED2410-EM_power_supply_protection_application_with_I-t_wire_protection

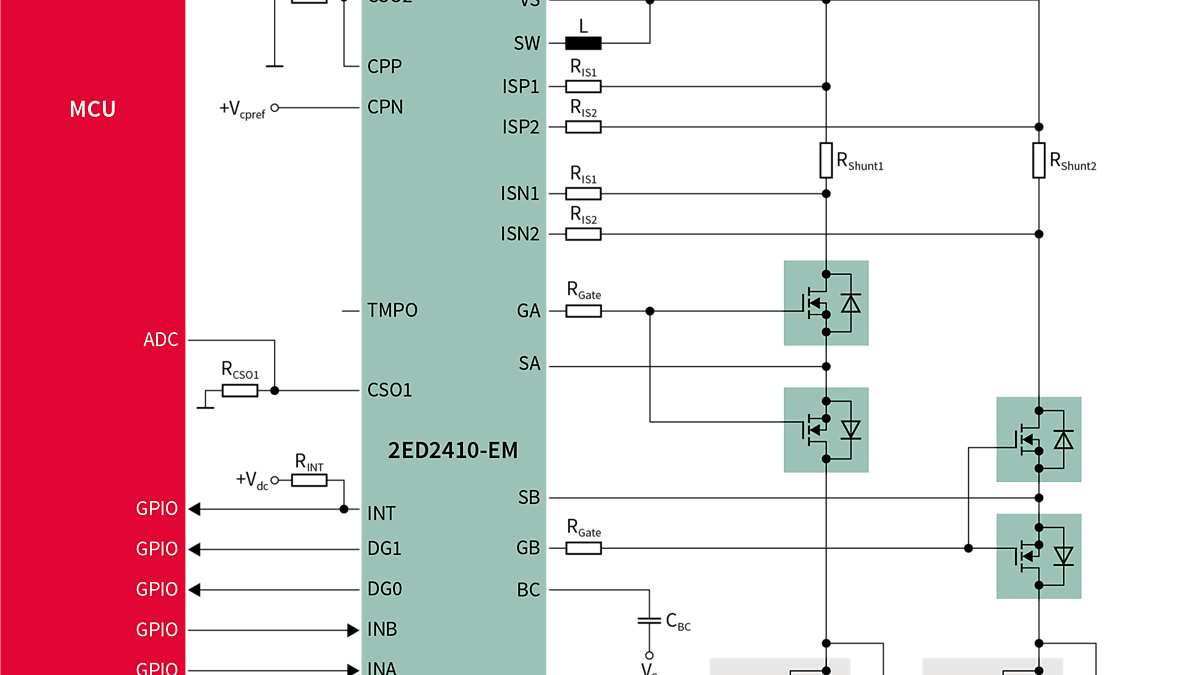

2ED2410-EM_Dual_load_control 2ED2410-EM_Dual_load_control 2ED2410-EM_Dual_load_control

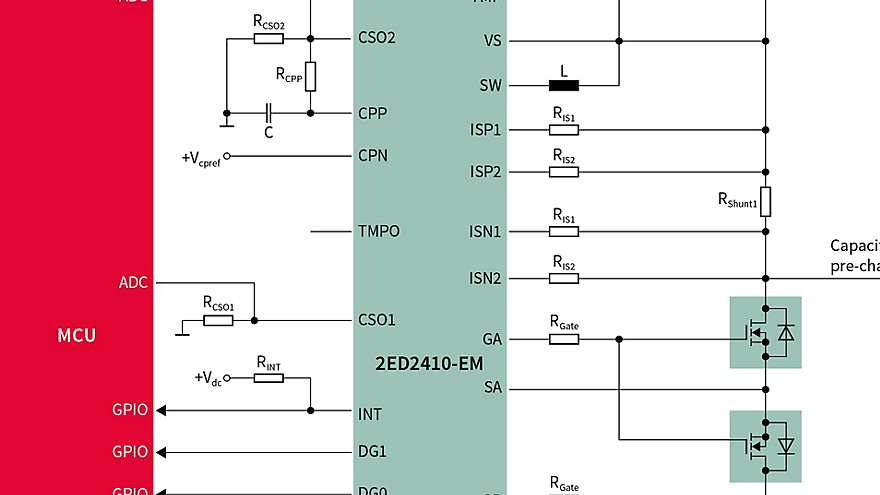

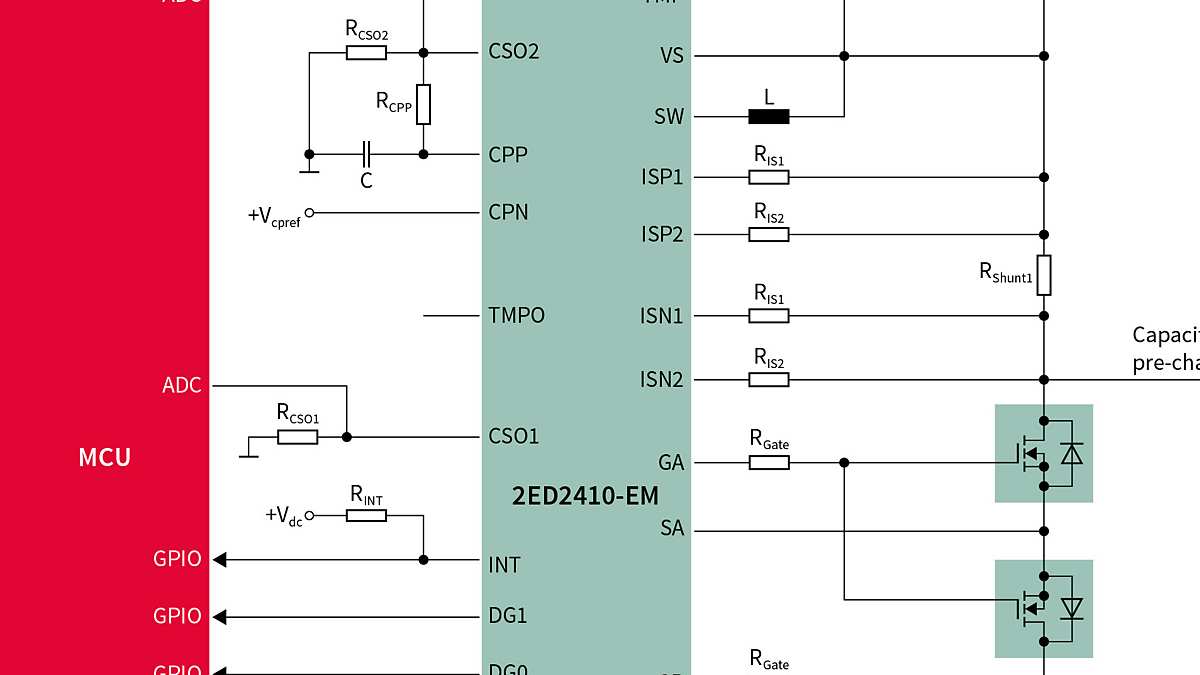

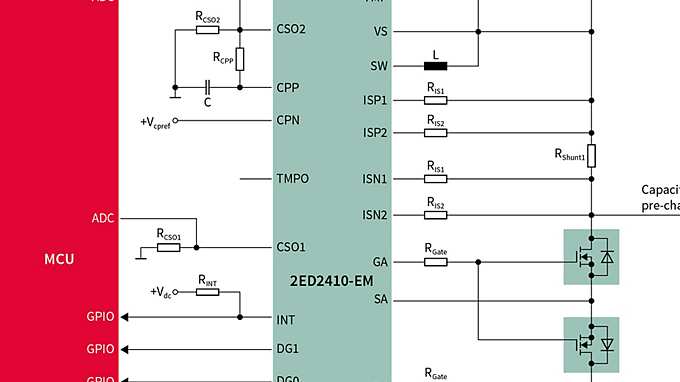

2ED2410-EM_Load-_switch_application_with_precharging-003 2ED2410-EM_Load-_switch_application_with_precharging-003 2ED2410-EM_Load-_switch_application_with_precharging-003

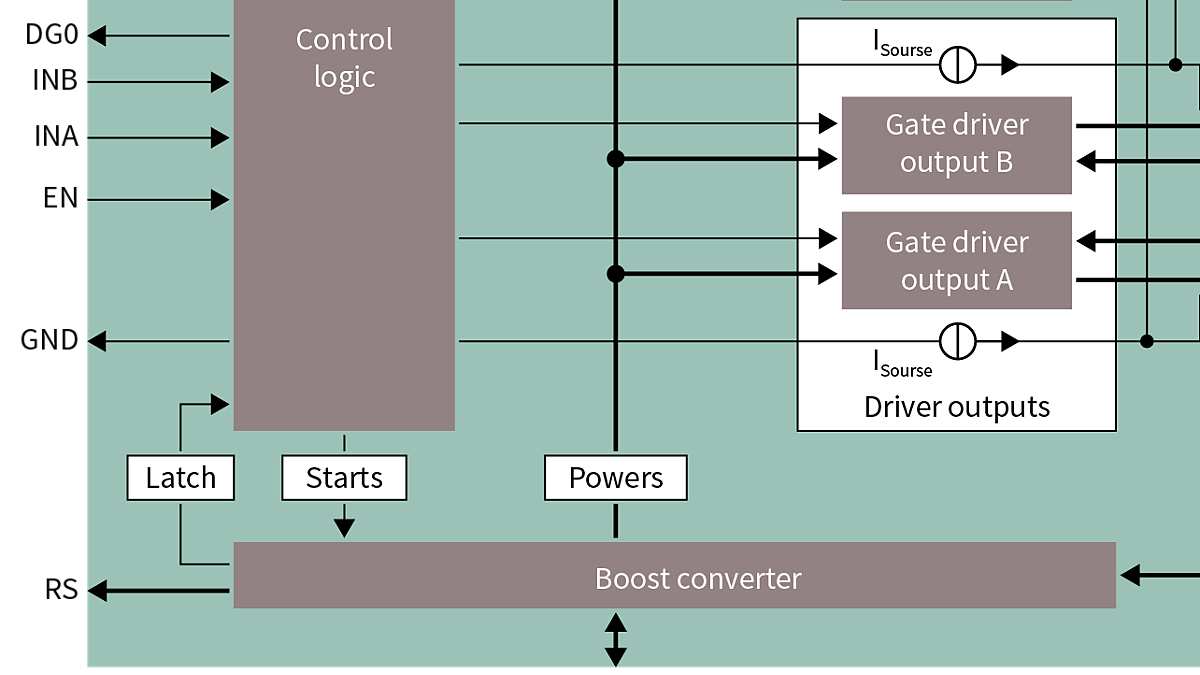

2ED2410-EM_Block_Diagram 2ED2410-EM_Block_Diagram 2ED2410-EM_Block_Diagram
×
