2ED2184S06F

650 V, 2.5 A high current half-bridge gate driver IC with integrated bootstrap diode and shutdown in DSO-8 package
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2ED2184S06F
2ED2184S06F
データシート

製品仕様情報

  • VBS UVLO (Off)
    7.2 V
  • VBS UVLO (On)
    8.2 V
  • VCC UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    9.1 V
  • アイソレーション タイプ
    Functional levelshift SOI (Silicon On Insulator)
  • チャネル
    2
  • 伝搬遅延オフ
    600 ns
  • 伝搬遅延オン
    600 ns
  • 入力 Vcc
    10 V to 20 V
  • 出力電流 (Sink)
    2.5 A
  • 出力電流 (Source)
    2.5 A
  • 製品名
    2ED2184S06F
  • 認定
    Industrial
  • 電圧クラス
    650 V
推奨
OPN
2ED2184S06FXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-8
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
The 2ED21844S06J is a 650V half-bridge high-current, high-speed gate driver for MOSFET and IGBT, with typical 2.5A sink and source current in a DSO-8 package. It features Infineon’s SOI technology for excellent ruggedness and noise immunity, with no parasitic thyristor structures for reliable performance under various conditions.

機能

  • Op. voltages (VS node) < + 650 V
  • Neg. VS transient immunity of 100 V
  • Integr. ultra-fast bootstrap diode
  • Floating channel for bootstrap op.
  • Integrated shoot-through protection
  • Maximum supply voltage of 25 V
  • Independent UVLO for both channels
  • 600 ns propagation delay
  • IN, /SD input logic
  • Logic op. up to –11 V on VS Pin
  • Neg. voltage tol. on inputs of –5 V
  • For high side switches

図

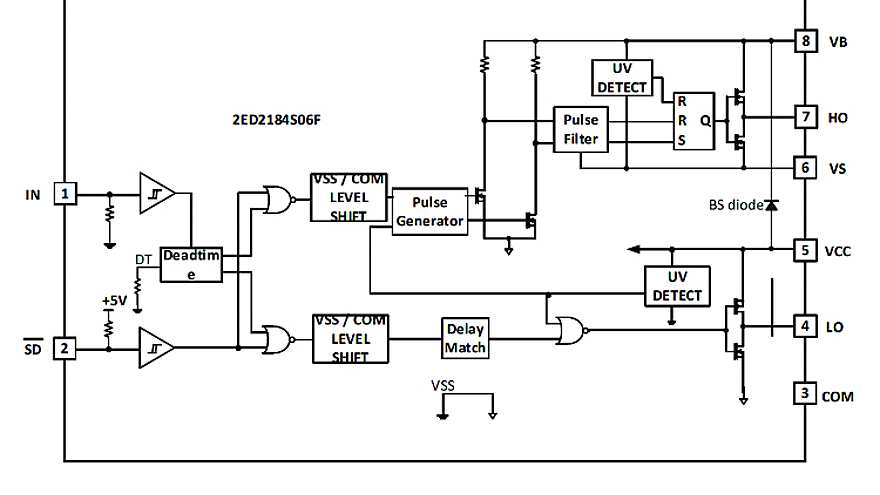

Block_2ED2184S06F

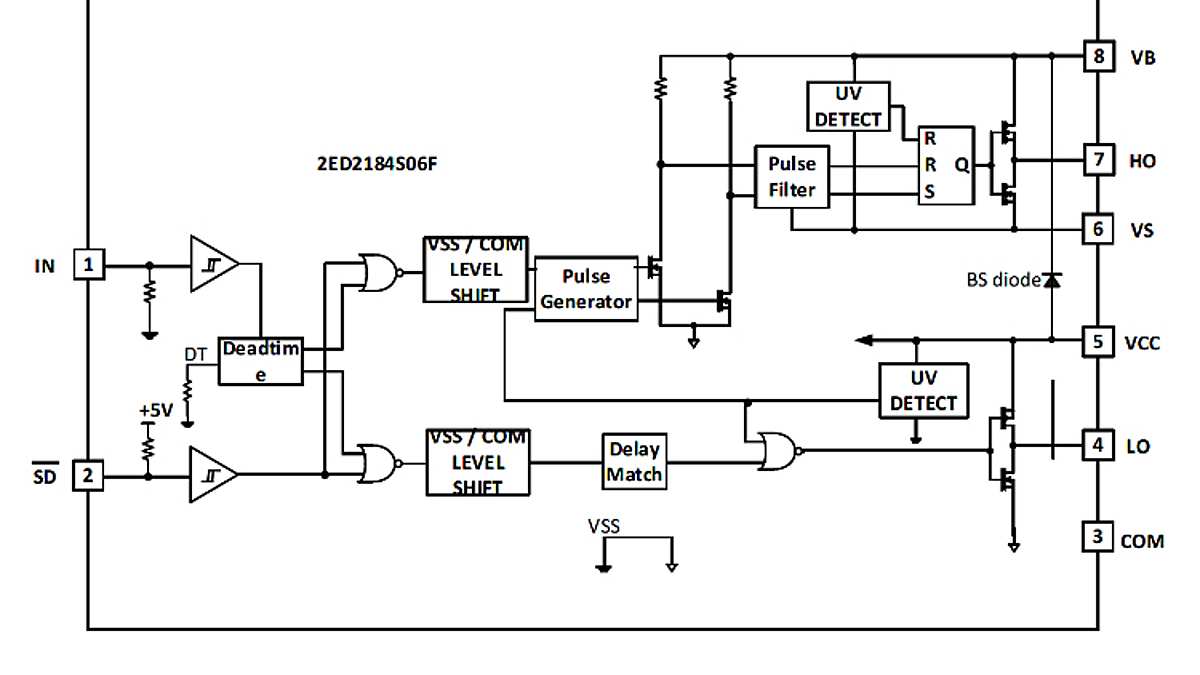

Block_2ED2184S06F
Block_2ED2184S06F Block_2ED2184S06F Block_2ED2184S06F
×
modalImg
