新規設計は非推奨
RoHS準拠
鉛フリー

1EDI2010AS

1200Vシングルチャネルハイサイドゲートドライバ
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1EDI2010AS
1EDI2010AS
EA.
データシート

Product details

  • Currently planned availability until at least
    2033
  • VBS UVLO (On)
    12.5 V
  • VBS UVLO (Off)
    11.7 V
  • アイソレーション タイプ
    Galvanic isolation - Functional
  • コンフィギュレーション
    High-side
  • チャネル
    1
  • パッケージ
    PG-DSO-36
  • ファミリー
    EiceDRIVER™ isolated gate driver ICs for EV
  • 予算価格€/ 1k
    4.96
  • 伝搬遅延オフ
    215 ns
  • 伝搬遅延オン
    215 ns
  • 入力 Vcc max
    28 V
  • 認定
    Automotive
  • 電圧クラス
    1200 V
OPN
1EDI2010ASXUMA1
製品ステータス not for new design
インフィニオンパッケージ
PG-DSO-36
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ
PG-DSO-36
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ SENSE 1200 Vシングルチャネル・ハイサイド・ゲート・ドライバーで、IGBTおよび高電圧車載アプリケーション向けで、PG-DSO-36パッケージを採用しています。また、車載アプリケーション向けのシングルチャネルブースター「EiceDRIVER™ Boost 1EBN1001AE」もご覧ください。

機能

  • >><<プログラム可能なオフセット&ftm
  • シングルチャネルIGBTドライバ
  • オンチップガルバニック絶縁性
  • 既存のIGBT技術の最大1200V LPDのサポート、および最小PWM歪み 5Vロジックレベルのサポート(一次側)
  • V
  • 16ビット標準SPIインターフェース
  • EiceBoostファミリー
  • 36ピンPG-DSO-36グリーンパッケージ
  • Automotive認定(AEC Q100に準拠)
  • Programmable Desaturation monitoring

利点

  • 組み込みADCがシステムコストを抑制
  • 組み合わせたEiceDRIVER™BOOSTはPCB面積を節約します
  • 2レベルのターンオンによりシステム効率が向上
  • フル温度および電圧測定

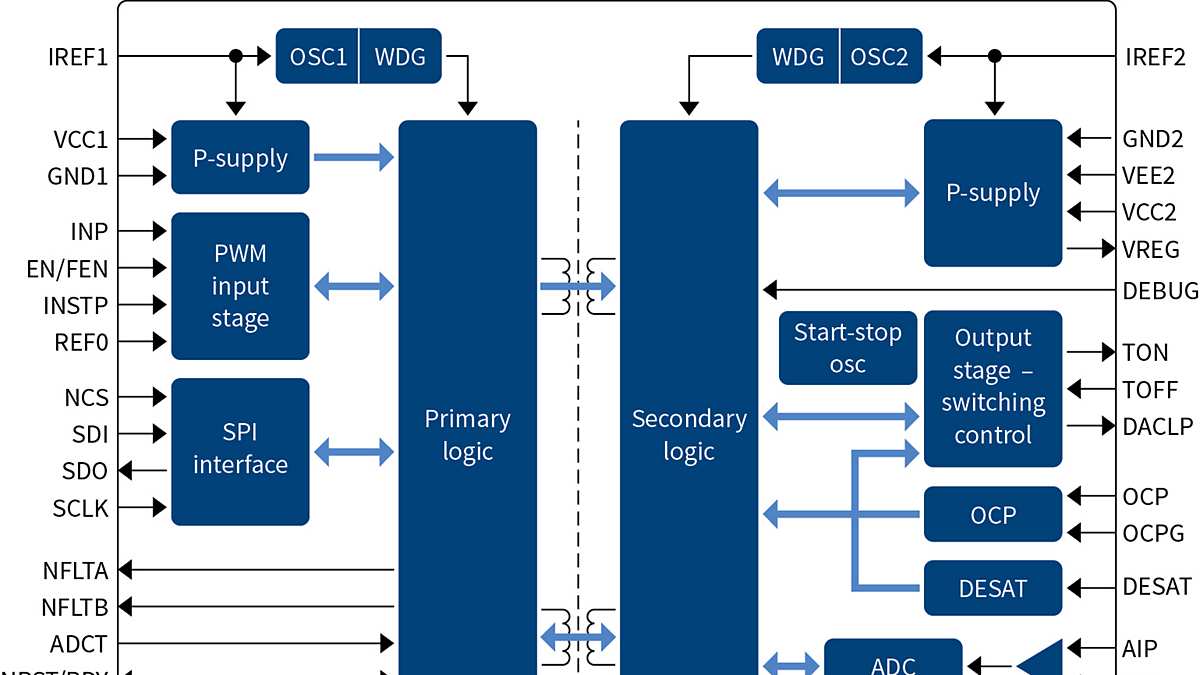

図

1EDI2010AS
1EDI2010AS
1EDI2010AS 1EDI2010AS 1EDI2010AS
×
