1ED44176N01F

25 V single-channel low-side gate driver with integrated over-current protection (OCP), fault reporting and enable functionality
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1ED44176N01F
1ED44176N01F
EA.
データシート

Product details

  • VBS UVLO (On)
    11.9 V
  • VCC UVLO (Off)
    11.4 V
  • アイソレーション タイプ
    Non-isolated
  • コンフィギュレーション
    Low-side
  • チャネル
    1
  • 伝搬遅延オフ
    50 ns
  • 伝搬遅延オン
    50 ns
  • 入力 Vcc
    12.7 V to 20 V
  • 出力電流 (Sink)
    1.75 A
  • 出力電流 (Source)
    0.8 A
  • 製品名
    1ED44176N01F
  • 認定
    Industrial
  • 電圧クラス
    25 V
推奨
OPN
1ED44176N01FXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-8
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVERTM 25 V single-channel low-side non-inverting gate driver with typical 0.8 A source and 1.75 A sink currents in a small 8-lead PG-DSO8 package for MOSFET and IGBT. Over-current protection is typically implemented by a current measurement with a comparator and multiple resistors and capacitors. It utilizes our proprietary latch immune CMOS technologies to enable a rugged monolithic construction .

機能

  • 0.5 V Over-current threshold
  • Over-current detection
  • Single pin fault output & enable
  • Programmable fault clear time
  • Under voltage lockout
  • CMOS Schmitt-triggered inputs
  • 3.3, 5 & 15 V input logic compatib.
  • Output in phase with input
  • Separate logic and power ground
  • 2 kV ESD HBM

図

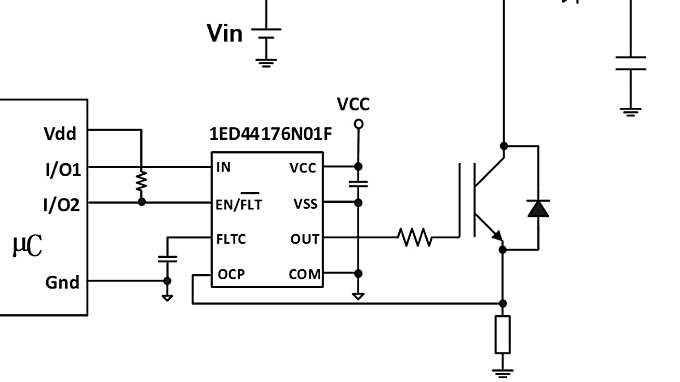

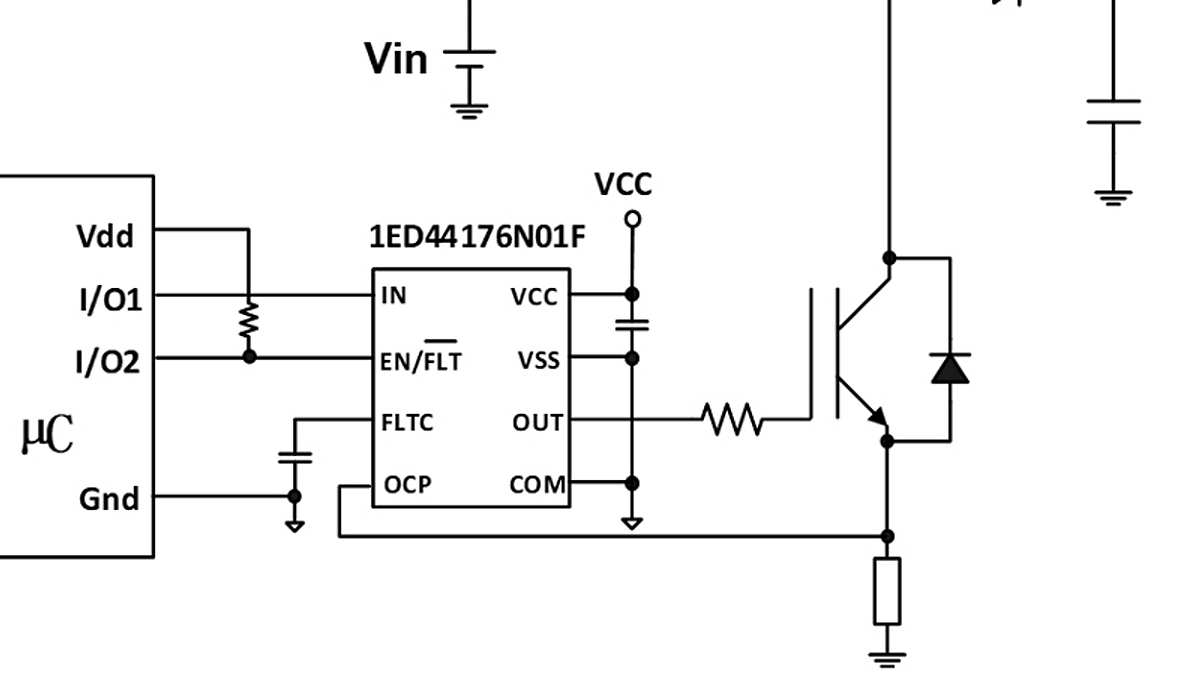

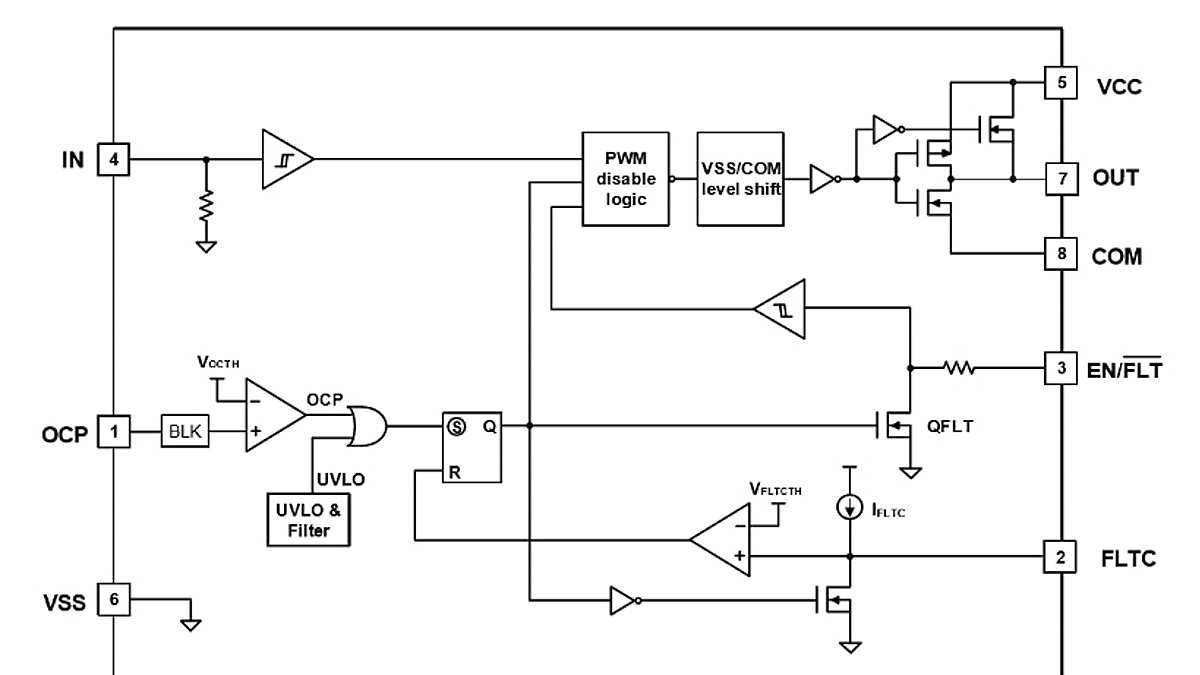

Block_1ED44176N01F
Block_1ED44176N01F
Block_1ED44176N01F Block_1ED44176N01F Block_1ED44176N01F
1ED44176N01F 1ED44176N01F 1ED44176N01F
×
