1EDI2002AS

高電圧車載アプリケーション向けの絶縁型シングルチャネルIGBTドライバ
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1EDI2002AS
1EDI2002AS
EA.
データシート

Product details

  • Currently planned availability until at least
    2033
  • VBS UVLO (On)
    12.5 V
  • VBS UVLO (Off)
    11.7 V
  • アイソレーション タイプ
    Galvanic isolation - Functional
  • コンフィギュレーション
    High-side
  • チャネル
    1
  • パッケージ
    PG-DSO-36
  • ファミリー
    EiceDRIVER™ isolated gate driver ICs for EV
  • 予算価格€/ 1k
    4.83
  • 伝搬遅延オフ
    215 ns
  • 伝搬遅延オン
    215 ns
  • 入力 Vcc max
    28 V
  • 分類
    ISO 26262-ready
  • 認定
    Automotive
  • 電圧クラス
    1200 V
OPN
1EDI2002ASXUMA2
製品ステータス not for new design
インフィニオンパッケージ
PG-DSO-36
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ
PG-DSO-36
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ SIL - ガルバニック絶縁(最大6kV)を内蔵した車載用認定シングルチャネルIGBTドライバ

機能

  • 600Vおよび1200VのIGBT
  • PWM歪みをサポート、低遅延
  • 5Vロジックレベルのサポート
  • 16ビット標準SPIインターフェース
  • EiceBoost機能の最適なサポート
  • 36ピンPG-DSO-36グリーンパッケージ
  • 非飽和監視
  • 過電流保護
  • 完全にプログラム可能な2レベルターンオフ
  • 完全にプログラム可能な2レベルターンオン
  • 低遅延デジタルチャンネル

利点

  • アクティブ短絡プランのサポート
  • システム上のASIL C/Dのコスト効率実装
  • 大幅なPCB面積節約

図

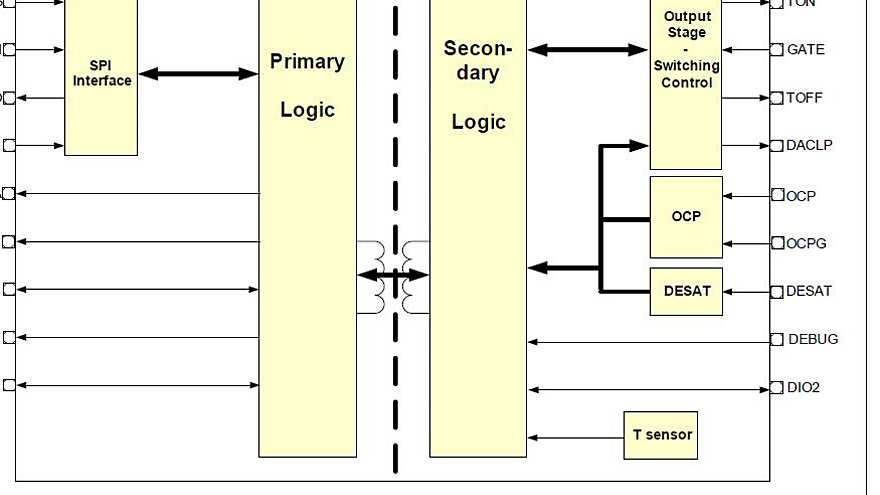

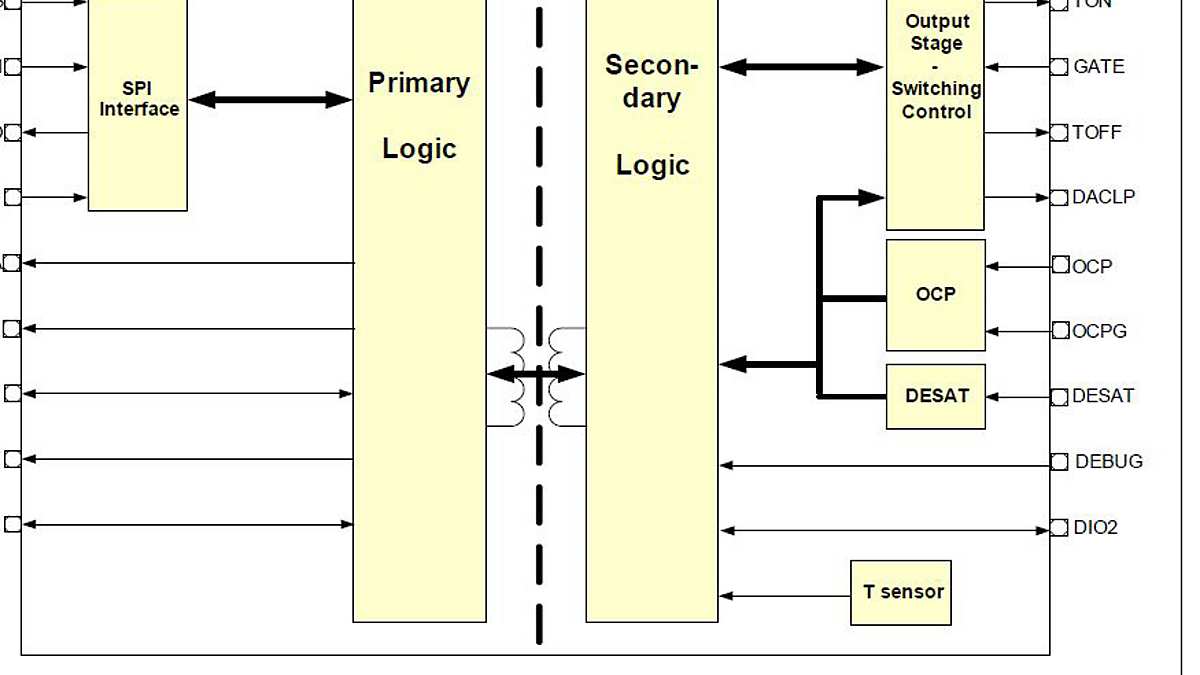

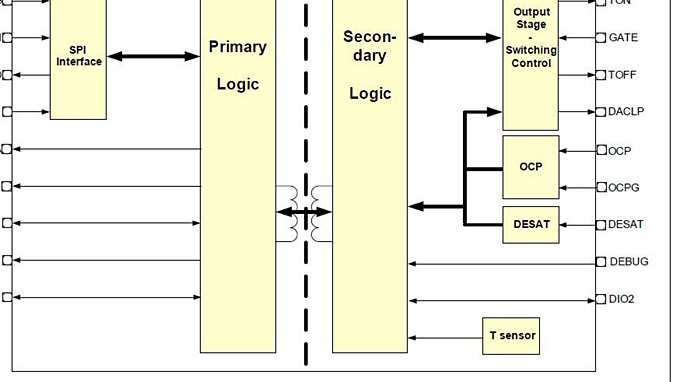

Circuit_diagram_1EDI2002AS
Circuit_diagram_1EDI2002AS
Circuit_diagram_1EDI2002AS Circuit_diagram_1EDI2002AS Circuit_diagram_1EDI2002AS
×
