SG-XFWLP-9-2

3Dモデルのダウンロード

パッケージの詳細

  • パッケージ材質
    SG
  • パッケージ ファミリー
    SG-XFWLP
  • 端子
    9
  • バリアント
    2
  • 露出したパドル
    無し
  • ボディ長 (mm)
    1.23
  • ボディ幅 (mm)
    1.05
  • 最小端子ピッチ (mm)
    0.37
  • TAPE & REEL
    Pieces/Box
    Tubes/Box
    リール径 (mm)

    20000
    1
    330

イメージギャラリー

SG-XFWLP-9-2_Package Outline

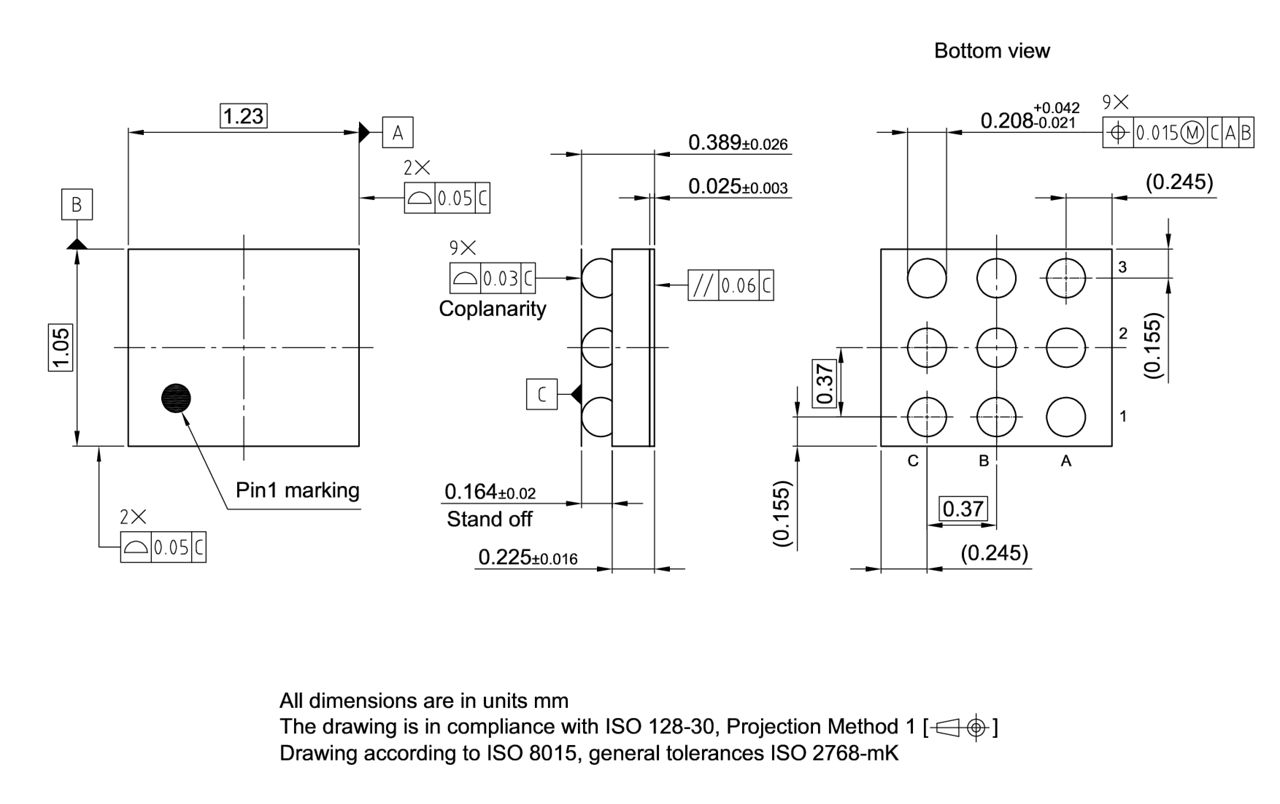

パッケージ外形 - SG-XFWLP-9-2
SG-XFWLP-9-2_Package Outline SG-XFWLP-9-2_Package Outline SG-XFWLP-9-2_Package Outline

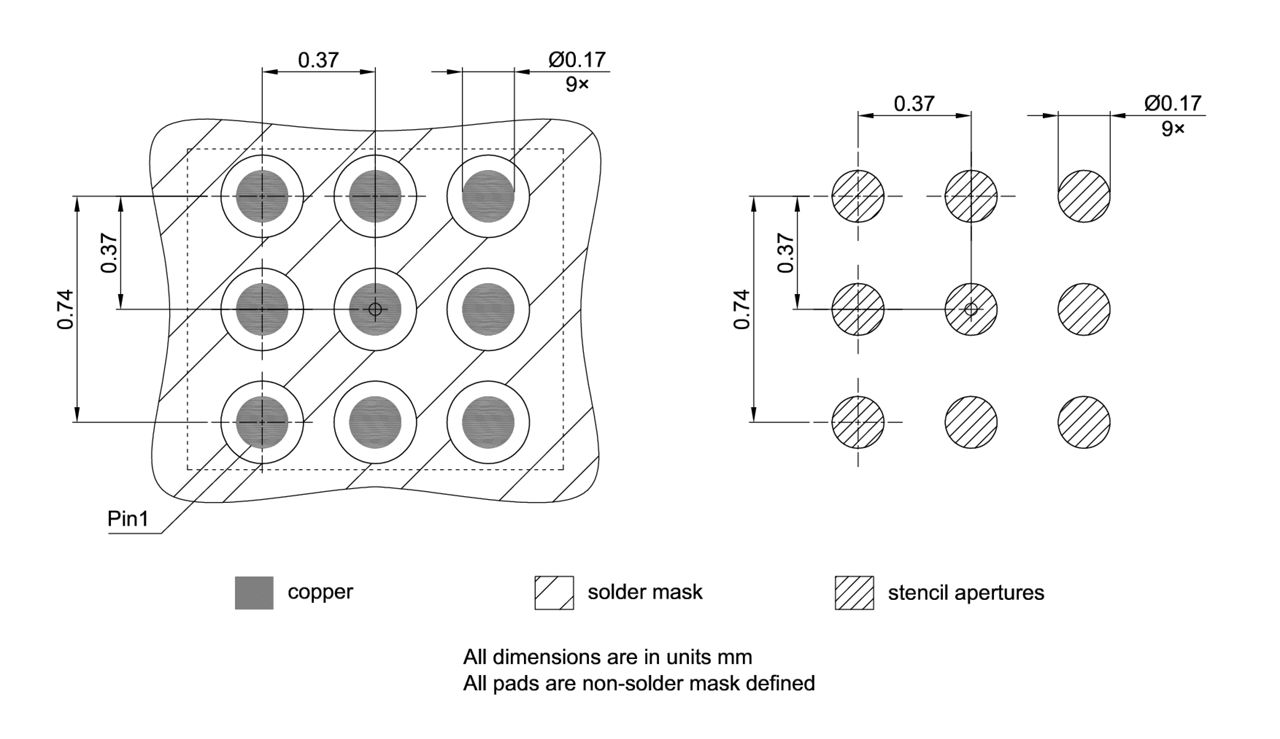

SG-XFWLP-9-2_Footprint Drawing SG-XFWLP-9-2_Footprint Drawing SG-XFWLP-9-2_Footprint Drawing

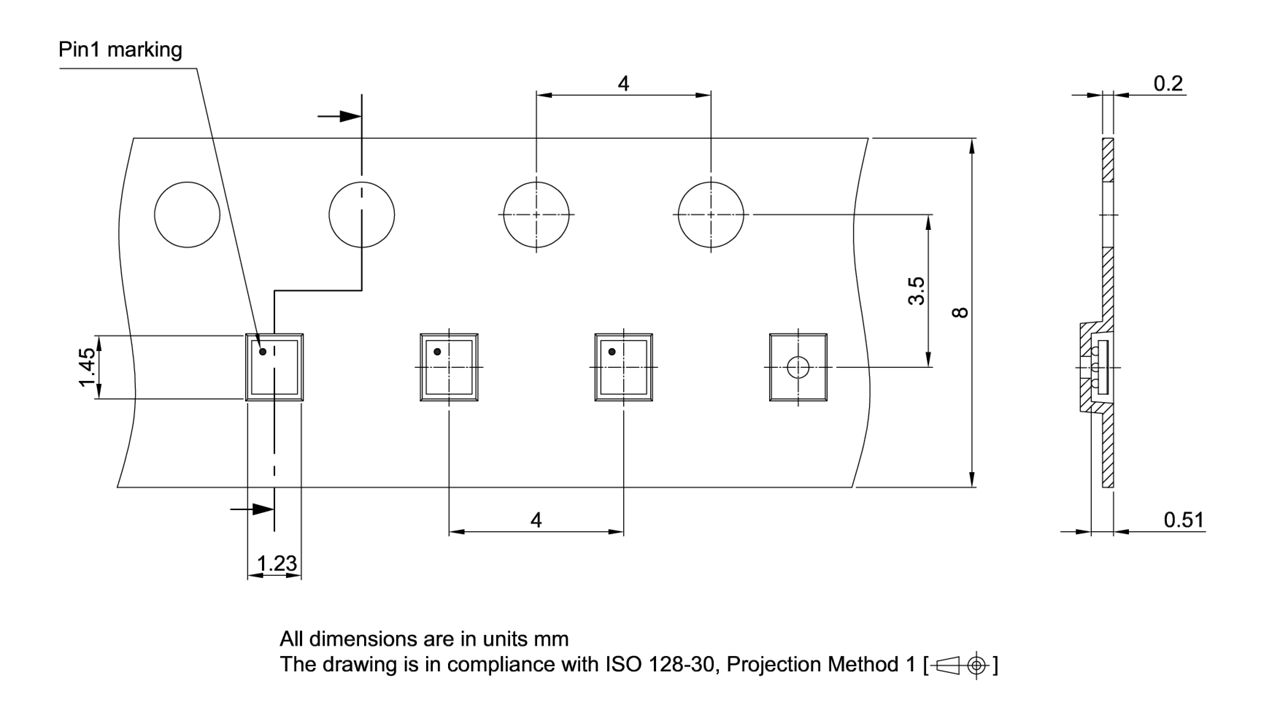

SG-XFWLP-9-2_Tape and Reel SG-XFWLP-9-2_Tape and Reel SG-XFWLP-9-2_Tape and Reel
×
