TSOP-I-28 (51-85071)

PG-TSOP-28-801

パッケージ㝮詳細

  • パッケージ杝質
    PG
  • パッケージ ファミリー
    PG-TSOP
  • 端孝
    28
  • ポリアント
    801
  • 露出㝗㝟パドル
    無㝗
  • ボディ長 (mm)
    13.4
  • ボディ幅 (mm)
    8.0
  • 最尝端孝ピッポ (mm)
    0.55
  • TAPE & REEL
    Pieces/Reel
    Reels/Box

    1500
    1
  • TRAY
    Pieces/Reel
    Reels/Box

    2340
    10
  • TRAY
    Pieces/Reel
    Reels/Box

    1170
    5
インフィニオンのスモールアウトラインパッケージ(SOP)は、さまざまなファミリーとして提供されています。 シュリンク(S)、シンシュリンク(T)、シンシュリンク(TS)の各バージョンがあります。 代替およびレガシーの呼称には、TSOP-I、TSOP-II、MICRO8(MO-187)などがあります。 リードフレームベースのパッケージは、ダイパッドとヒートスラグに関して多様な構成を提供します。 2列ガルウィング形状のリード線により、表面実装技術(SMT)を使用した高スループットの基板実装が可能になります。 リード構造により、ガルウィングフットランディングエリアと露出したダイパッド平面との間にスタンドオフ距離が生じ、ボードマウント設計時に考慮する必要があります。 代表的な製品は、リニア電圧レギュレータ、スイッチ、トランシーバー、ゲートドライバーIC、モータードライバー、コントローラーなどです。

イメージギャラリー

PG-TSOP-28-801_Footprint Drawing
PG-TSOP-28-801_Footprint Drawing

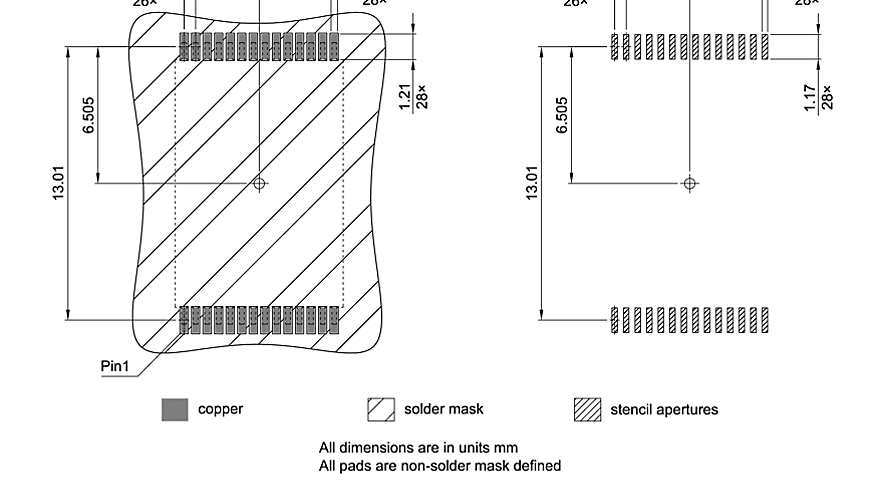

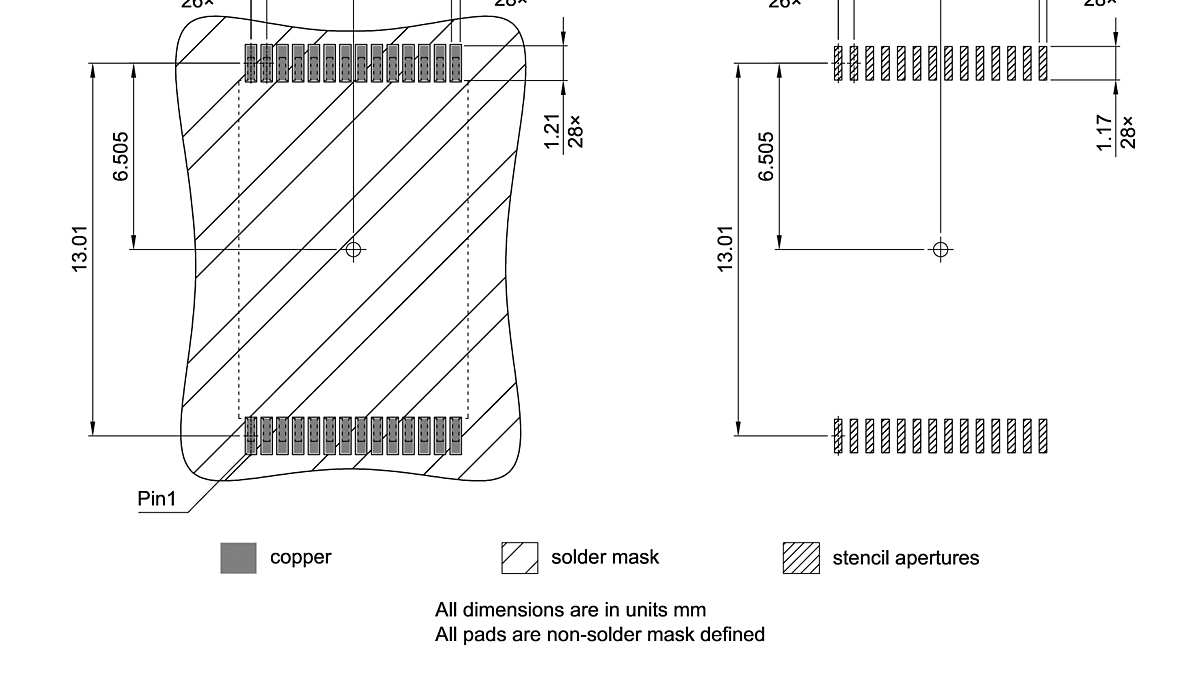

PG-TSOP-28-801_Footprint Drawing PG-TSOP-28-801_Footprint Drawing PG-TSOP-28-801_Footprint Drawing

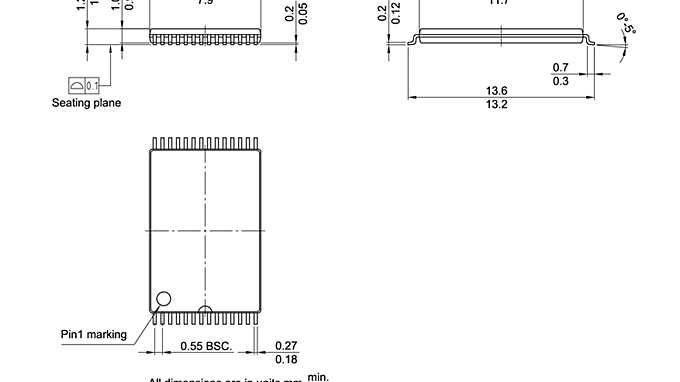

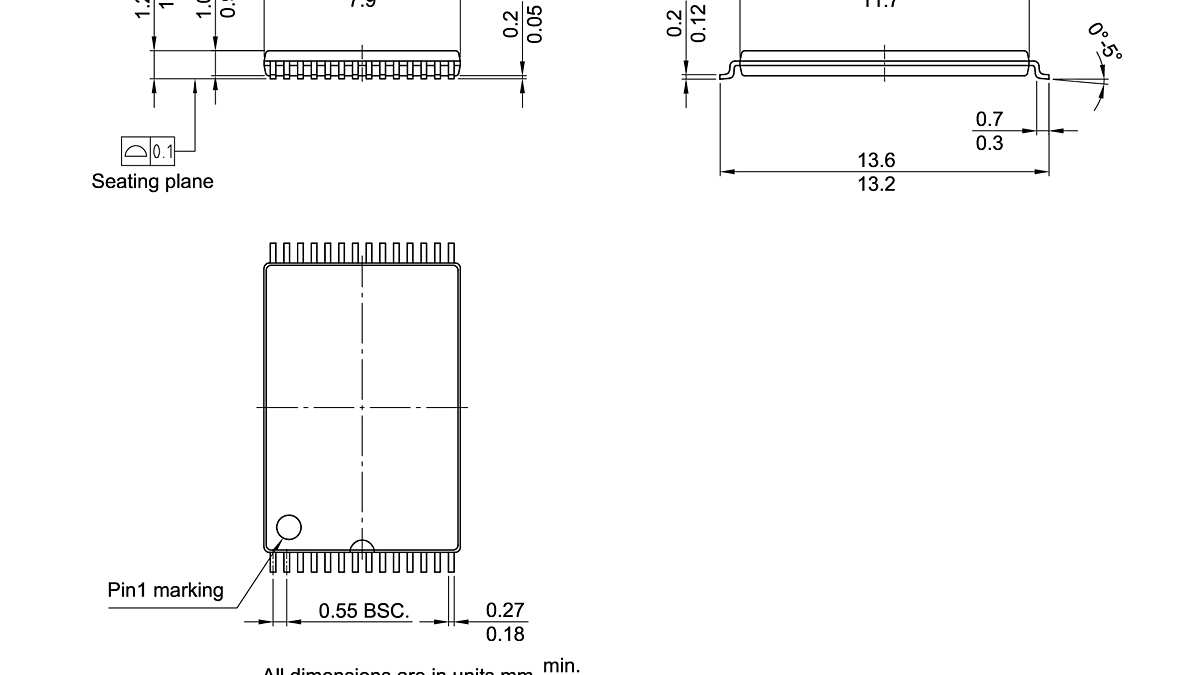

PG-TSOP-28-801_Package Outline PG-TSOP-28-801_Package Outline PG-TSOP-28-801_Package Outline

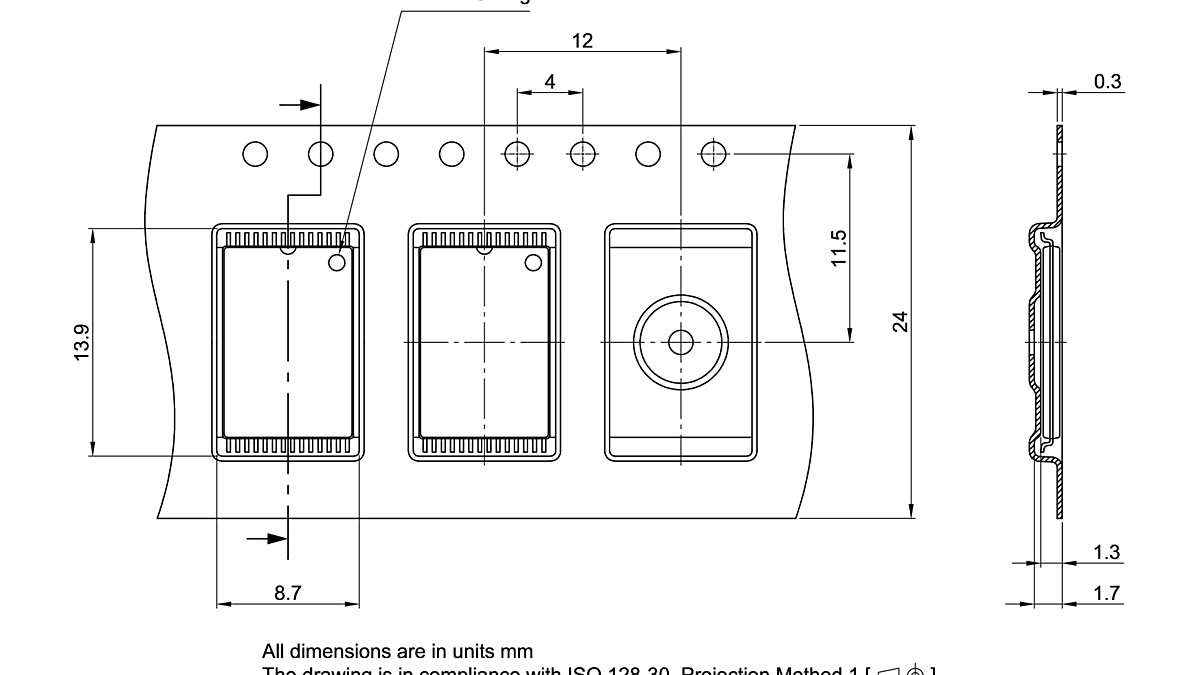

PG-TSOP-28-801_Tape and Reel PG-TSOP-28-801_Tape and Reel PG-TSOP-28-801_Tape and Reel
×
