DIP 36x21D

PG-MDIP-24-73

3Dモデルのダウンロード

パッケージの詳細

  • パッケージ材質
    PG
  • パッケージ ファミリー
    PG-MDIP
  • 端子
    24
  • バリアント
    73
  • 露出したパドル
    無し
  • ボディ長 (mm)
    36.0
  • ボディ幅 (mm)
    21.0
  • 最小端子ピッチ (mm)
    1.6
  • TUBE
    Pieces/Reel
    Reels/Box

    280
    20
インフィニオンは、さまざまなモジュールデュアルインラインパッケージ(MDIP)を提供しています。 両面冷却を備えた成形パワーモジュールは、フレームベースのパワーモジュールと比較して、かなり小さなアウトラインを特徴としています。 リード付き終端設計により、溶接などのさまざまな取り付け技術が可能になります。 代表的な製品は、IGBT、MOSFETモジュール、インテリジェントパワーモジュール(IPM)です。

イメージギャラリー

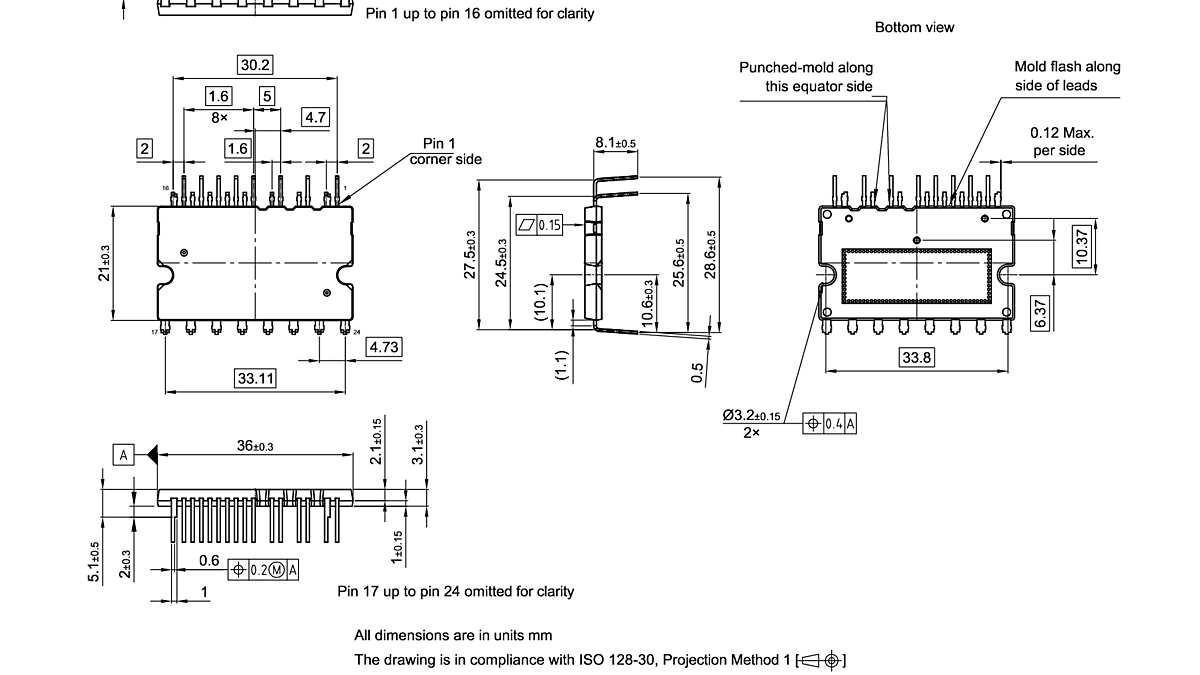

PG-MDIP-24-73_Package Outline
PG-MDIP-24-73_Package Outline
PG-MDIP-24-73_Package Outline PG-MDIP-24-73_Package Outline PG-MDIP-24-73_Package Outline
×
