KIT_LGMB_BOM003

Kit master motherboard for low voltage drives scalable power demoboard
ユーザーマニュアル
ソフトウェア

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

KIT_LGMB_BOM003
KIT_LGMB_BOM003
ユーザーマニュアル

製品詳細

  • コンフィギュレーション
    2EDL23N06PJ, IFX91041EJ V50, BSZ086P03NS3 G
  • サブアプリケーション
    Motor drives and control
  • トポロジー
    Buck, Boost, DC-DC converter, Full Bridge, B6 Bridge, Half Bridge
  • ファミリー
    Gate Driver, P-Channel MOSFET
  • ボードタイプ
    Demo Board
  • 入力タイプ
    DC
  • 寸法
    91mm x 48mm
  • 対象アプリケーション
    E-Bikes & Small E-Vehicles
  • 製品名
    KIT_LGMB_BOM003
  • 認定
    Industrial
  • 電源電圧 min
    15 V
推奨
OPN
KITLGMBBOM003TOBO1
製品ステータス active
インフィニオンパッケージ N/A
パッケージ名 N/A
包装サイズ N/A
包装形態 N/A
水分レベル NA
モイスチャーパッキン N/A
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ N/A
パッケージ名 -
包装サイズ 0
包装形態
水分レベル NA
モイスチャーパッキン
鉛フリー
ハロゲンフリー
RoHS対応

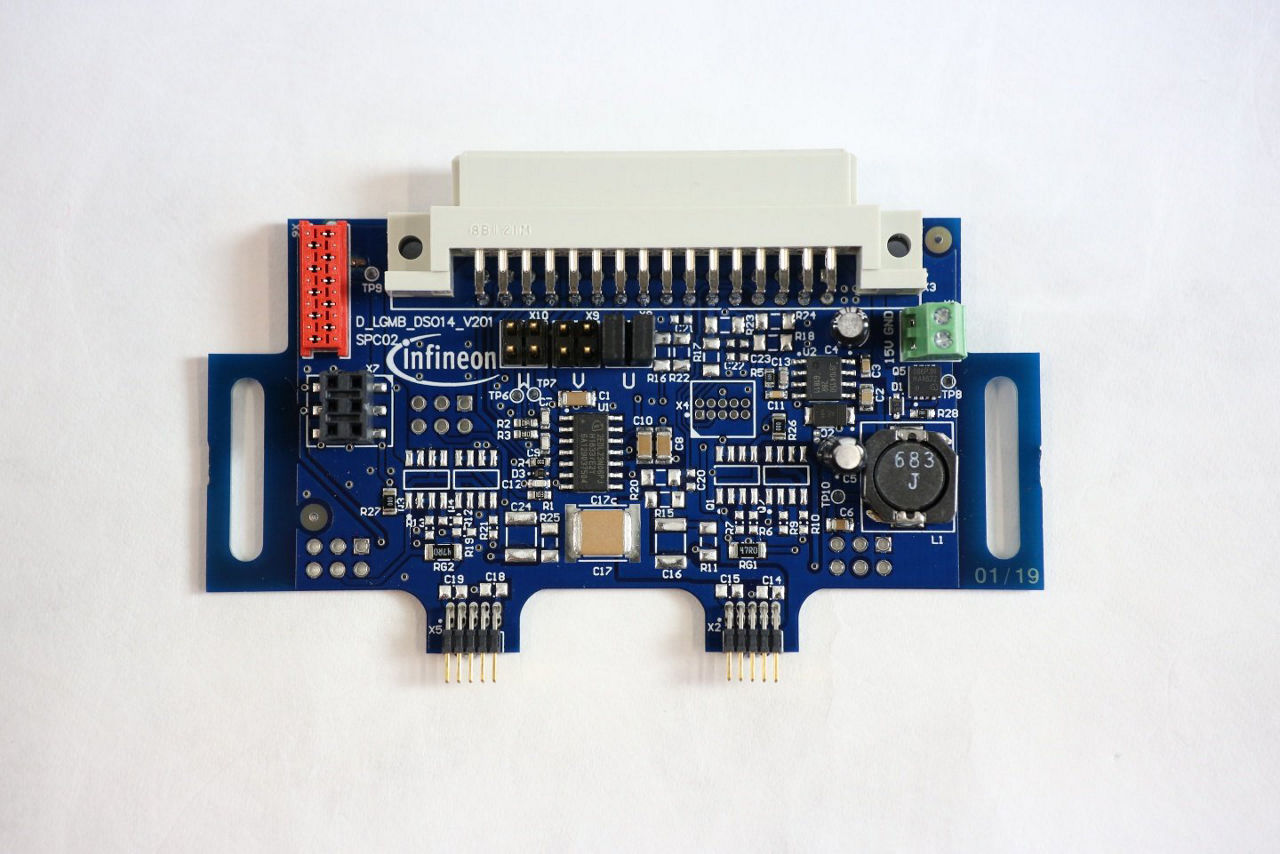

The master motherboard serves a supporting board for the LVD scalable power demoboard platform. It provides the system with the gate drivers of the corresponding phase for driving the MOSFETs of the power boards. The board also provides the interconnection and power supply to the XMC™ drive card control board (KIT_XMC4400_DC_V1).

機能

  • Gate resistors on FR4 for ease of rework
  • Additional ceramic capacitor connected to the DC bus
  • Optional branch out connection for paralleling of MOSFETs

用途

Bill of Material
