USB CHARGER DEMO2
USB CHARGER DEMO2
ユーザーマニュアル

製品詳細

  • Pout min
    25 W
  • Sub Application
    Infotainment Dashboard
  • Topology
    Buck
  • Family
    OPTIREG™ Switcher
  • Board Type
    Demo Board
  • Input Type
    DC
  • Output Voltage
    5 V
  • Output Current max
    5 A
  • Frequency
    400 kHz to 700 kHz
  • Dimensions
    50mm x 50mm
  • Target Application
    Automotive
  • Qualification
    Automotive
  • Supply Voltage
    6 V to 35 V
推奨
OPN
USBCHARGERDEMO2TOBO1
製品ステータス active and preferred
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

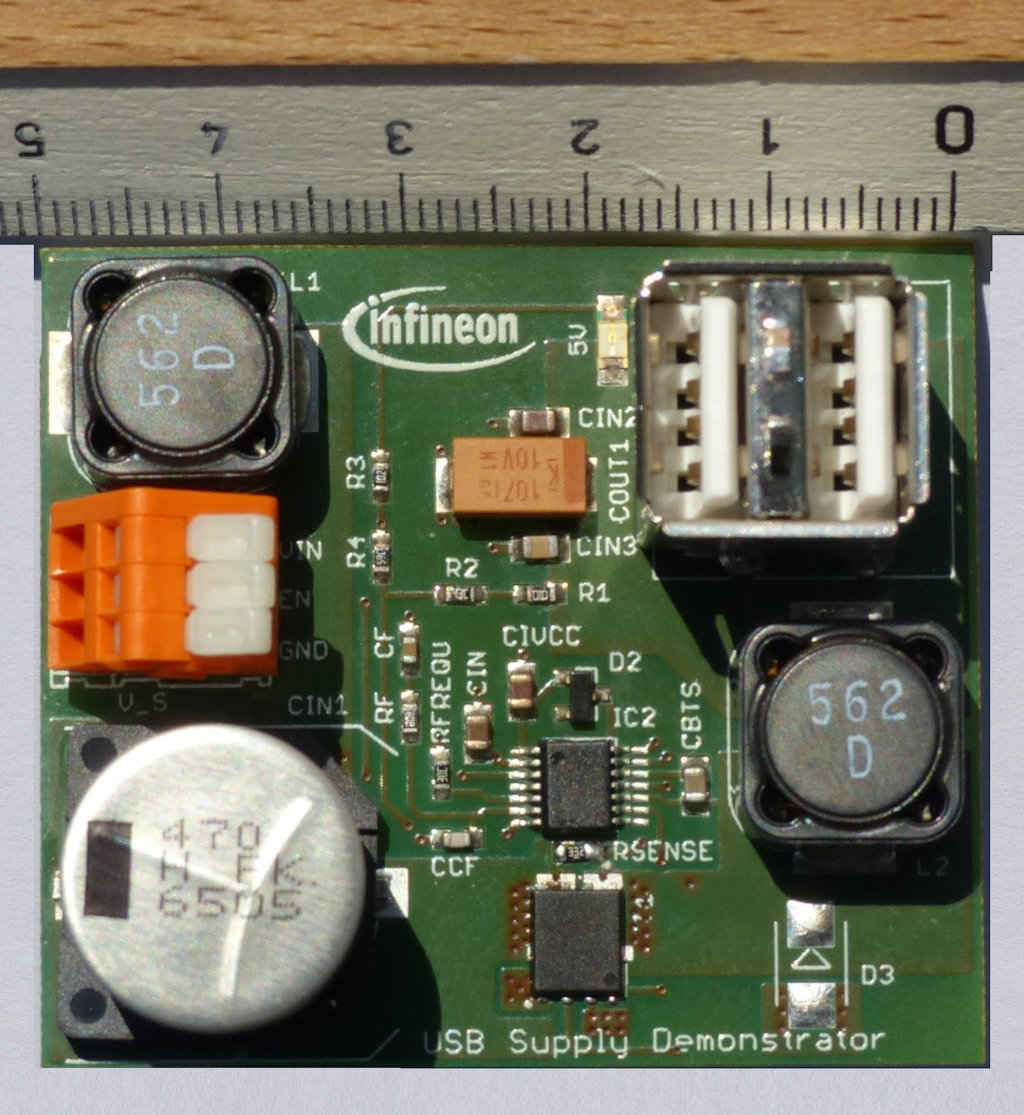

USB Charger is a demonstration board implementing dual port mobile charging functionality for automotive applications. The solution is a flexible implementation utilizing TLF51801 (synchronous DC-DC controller with up-to 10 A driving capability) and Infineon dual N-MOS IPG20N06S2L . High efficiency and low noise and high flexibility in design are the key benefits. Flexibility helps for further optimizations such as higher output current for future applications.

機能

  • Optimized for efficiency
  • Dual channel charge capability
  • Automotive grade products quality level

用途
