TLE987X EVALB_TQFP

TLE987X EVALB_TQFP provides an easy-to-use tool for getting familiar with TLE987x devices
ユーザーマニュアル
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE987X EVALB_TQFP
TLE987X EVALB_TQFP
ユーザーマニュアル

製品詳細

  • Pout max
    300 W
  • トポロジー
    3-phase full-bridge
  • ファミリー
    Motor Driver, Microcontroller, MOTIX™ MCU | 32-bit motor control SoC
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 寸法
    137mm x 125,25mm
  • 対象アプリケーション
    Motor Control & Drives, Automotive
  • 認定
    Automotive
  • 電源電圧
    5.5 V to 28 V
推奨
OPN
TLE987XEVALBTQFPTOBO1
製品ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ N/A
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

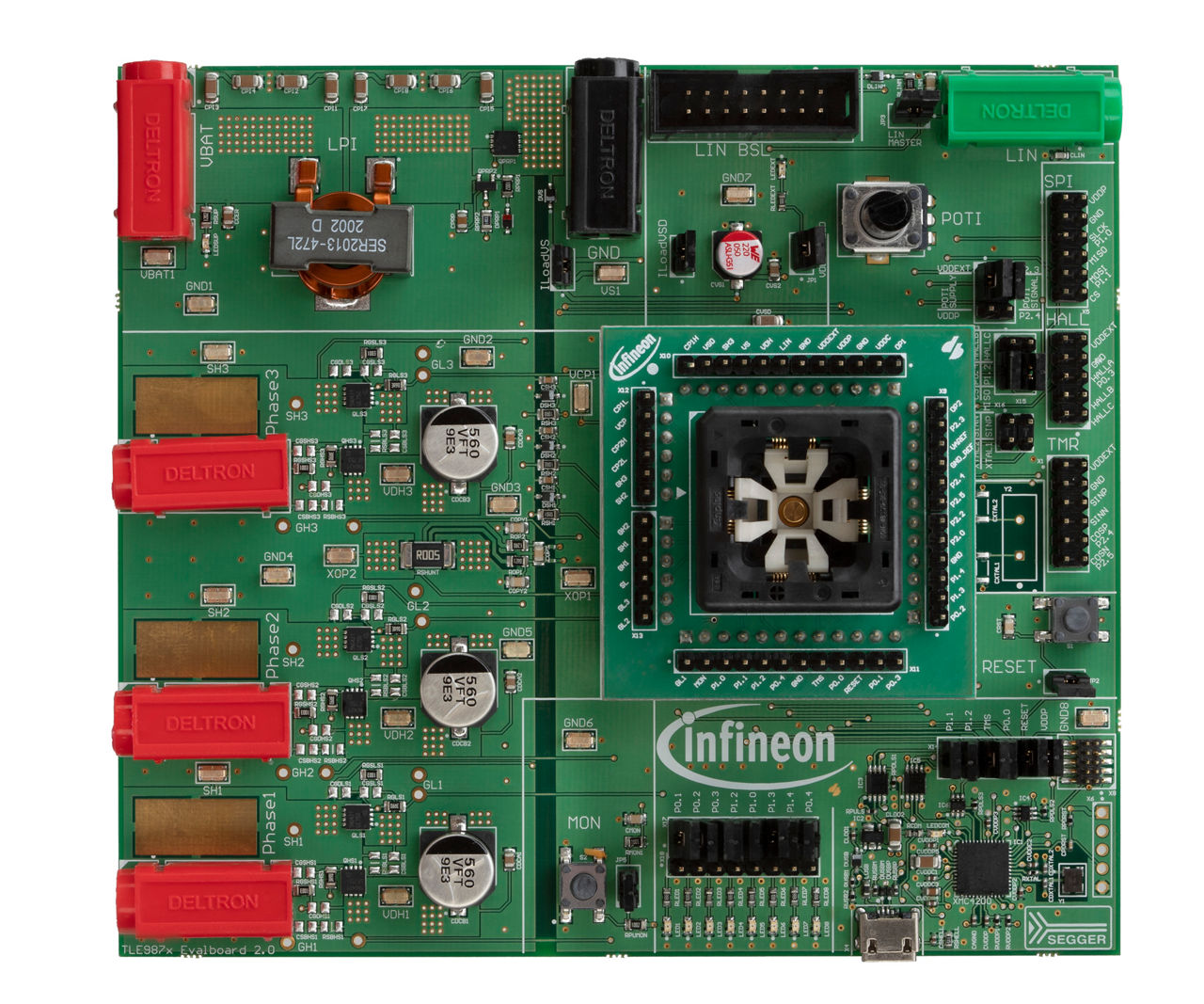

The TLE987X EVALB_TQFP offers complete evaluation of all functions and peripherals of the TLE987x product family and allows direct connection to a BLDC motor via MOSFETs in B6-Bridge configuration. It includes a B6-Bridge for BLDC motor drive, UART and LIN for communication, direct access to all device I/Os and an onboard debugger.

機能

  • 3-phase B6-bridge
    • Integrated LIN Onboard debugger Reverse polarity protection Debug LEDs LIN bootstrap loader Sensor interfaces (for HALL and TMR) SPI header EMI filter

用途
