TLD816KTRAVCB_EVAL
Active and preferred
RoHS対応

TLD816KTRAVCB_EVAL

HD pixel control board for front light
ユーザー マニュアル

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLD816KTRAVCB_EVAL
TLD816KTRAVCB_EVAL
ユーザー マニュアル

製品仕様情報

  • Pout 範囲
    0 W～60 W
  • トポロジー
    Buck - synchronous
  • ファミリー
    TRAVEO II Cluster µC , LITIX™ Power Flex
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 出力電圧 範囲
    0 V～5.1 V
  • 出力電流 範囲
    0 A～12 A
  • 周波数
    200 kHz
  • 対象アプリケーション
    Automotive
  • 説明
    The core of this board is an Infineon TRAVEO™ CYT3DLABAS, an automotive grade microcontroller with a 2D graphics engine, an ARM® Cortex®-M7 CPU and an ARM® Cortex®-M0+. The board is also equipped with TLD5501-2QV DC-DC converter to supply the power and logic stages of the light source.
  • 電源電圧 範囲
    8 V～18 V
推奨
OPN
TLD816KTRAVCBEVALTOBO1
製品ステータス active and preferred
インフィニオン パッケージ --
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) N/A
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ --
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) -
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠

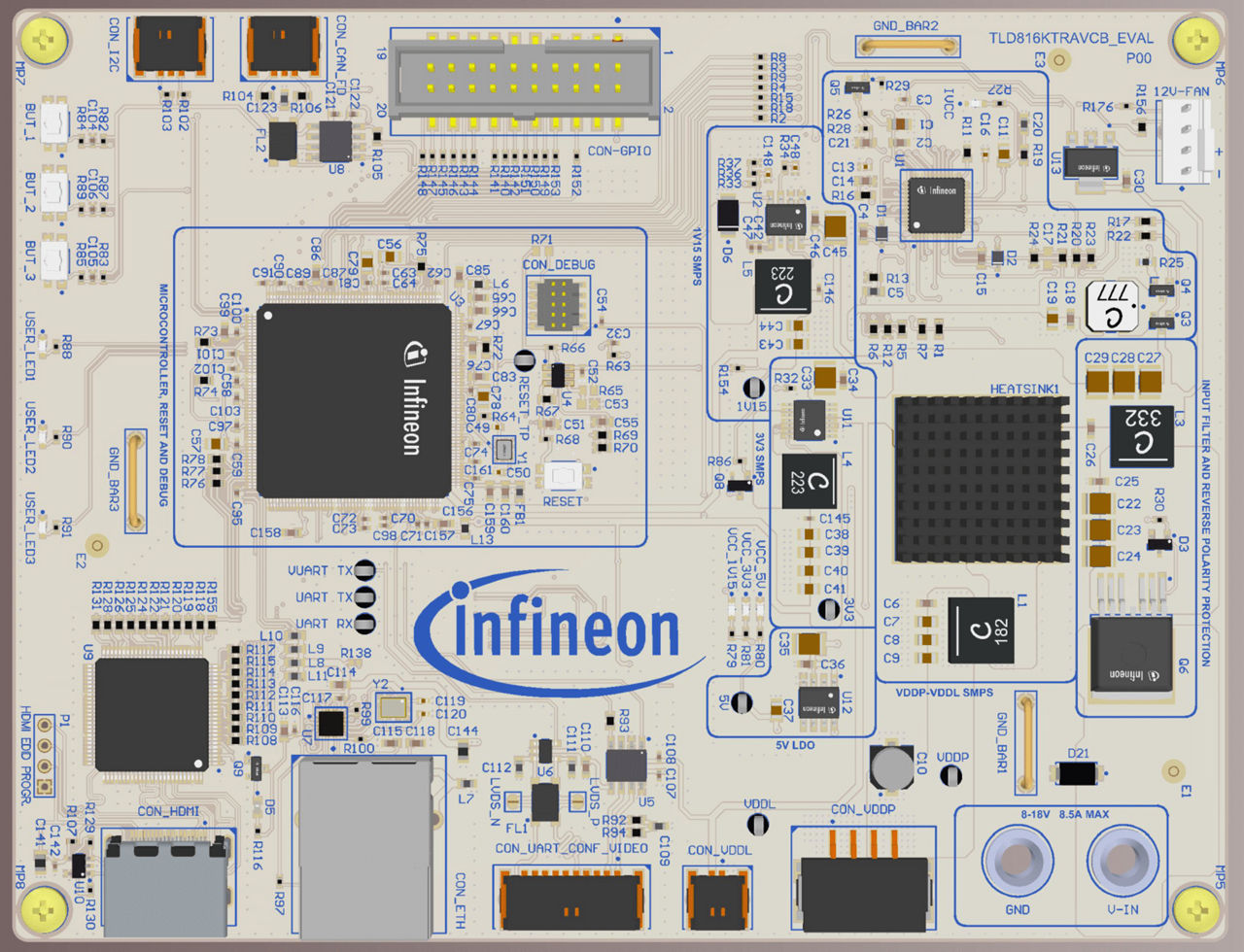

The TLD816KTRAVCB_EVAL is designed to control and supply an HD pixel light source for front light applications. The board can be used for high-definition ADB, ADAS-related information projection or message display for automotive headlights.
The TLD816KTRAVCB_EVAL is fully compatible with the NMAWA16KAT pixellated lightsource, for further information please visit: https://led-ld.nichia.co.jp/en/mpls/#about

特長

  • High-power controlled DC-DC (VDDP)
  • 2D graphical HW accelerator
  • HDMI input to light source
  • I²C, CAN-FD, SPI, LIN inputs
  • 100Mb/s ethernet connection
  • Direct interface with NMAWA16KAT

利点

  • HD pixel application fast learning cycle
  • Software code example ready
  • Effortless light source testing

アプリケーション
