TLD2362-3STD_EVAL
Active and preferred
RoHS対応

TLD2362-3STD_EVAL

TLD2362-3STD_EVAL board
User manual
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLD2362-3STD_EVAL
TLD2362-3STD_EVAL
個.
User manual

製品仕様情報

  • サブアプリケーション
    LED Rear Lighting, Interior Lighting, Exterior Lighting, General purpose lighting
  • トポロジー
    Linear Low Side
  • ファミリー
    LITIX™ Basic+
  • ボードタイプ
    Demo Board
  • 入力タイプ
    DC
  • 出力電圧 範囲
    6.5 V～18.5 V
  • 出力電流 範囲
    0 mA～150 mA
  • 周囲温度
    40 °C
  • 対象アプリケーション
    Automotive
  • 製品カテゴリ
    Evaluation Boards
  • 認定
    Automotive
  • 電源電圧 範囲
    8 V～20 V
  • 電源電圧 ( (less than 1 s)) (最大)
    27 V
推奨
OPN
TLD23623STDEVALTOBO1
製品ステータス active and preferred
インフィニオン パッケージ N/A
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ N/A
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり

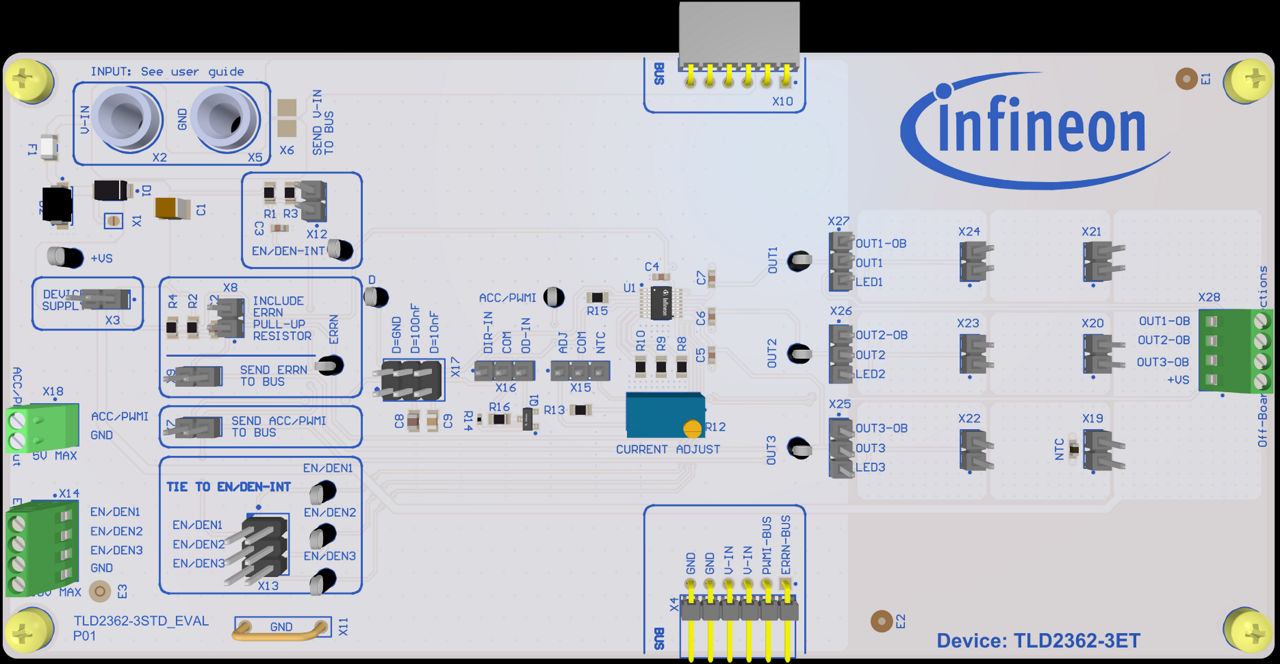

Evaluation board for LITIX™ Basic+: Equipped with TLD2362-3ET and on-board 3x3 red LEDs load.

特長

  • Output current capability up to 150 mA
  • Independent digital dimming
  • Analog and digital dimming control
  • Configurable fault management
  • Open load, short protection
  • Thermal shutdown protection
  • Thermal derating with NTC thermistor
  • Common error network sharing
  • Compatibility with other LITIX™ boards

利点

  • Easy evaluation of each device's pin
  • Configurable fault management
  • Cable-free LITIX™ Basic+ connection

アプリケーション
