SHIELD_BTS7002-1EPP
SHIELD_BTS7002-1EPP
個.
ユーザー マニュアル

製品仕様情報

  • インターフェース
    ARDUINO footprint
  • サブアプリケーション
    Body control module, Lighting, Heating, Glow plug controller, Power Distribution Center
  • トポロジー
    High-side switch
  • ファミリー
    High-side switches, PROFET™ +2 12V
  • ボードタイプ
    Demo Board
  • 入力タイプ
    DC
  • 対象アプリケーション
    Automotive
  • 認定
    Automotive
  • 電源電圧 範囲
    -16 V～35 V
推奨
OPN
SHIELDBTS70021EPPTOBO1
製品ステータス active and preferred
インフィニオン パッケージ N/A
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 No
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ N/A
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり

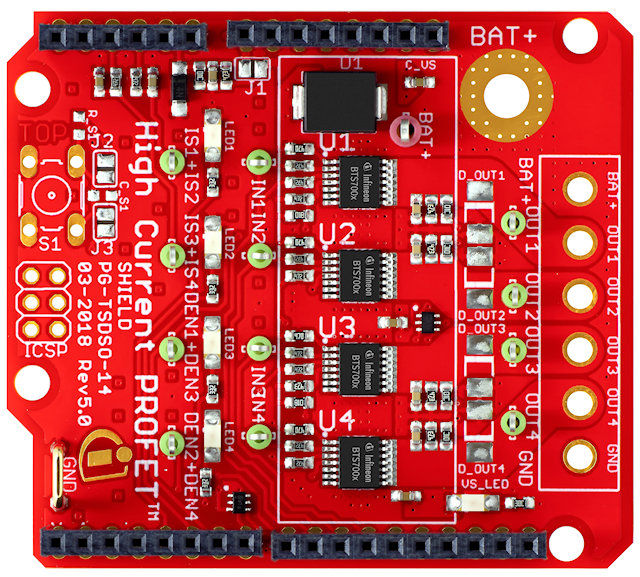

The Arduino shield comes with 4 high side switches BTS7002-1EPP (21A nominal current per output). It demonstrates relay and fuse replacement, controls and protects 12V supply outputs, switches loads (e.g. bulbs, heating resistors, motor drives), measures load current, and detects no-load conditions. The PROFET™ +2 12V family targets high current automotive applications, including ECU power feeds, auxiliary power outlets, and heaters.

特長

  • RDS(ON) footprint 2mΩ – 8mΩ in TSDSO-14
  • Protection concept with current trip
  • Diagnosis with high current sense
  • flexibility across the family by pin
  • Miniaturization / Shrink of the PCB Area

利点

  • 50% Lower Internal Operating Current
  • Current sense accuracy ≤ 5% @ load
  • Smaller package size for area savings
  • Ultra-low leakage: ≤ 0.5 μA @ 85°C
