REF_ICL8810_LED_42W_PSR

42W high power factor flyback converter with constant voltage output based on ICL8810 with primary side regulation
アプリケーションノート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_ICL8810_LED_42W_PSR
REF_ICL8810_LED_42W_PSR
EA.
アプリケーションノート

製品詳細

  • Pout max
    42 W
  • トポロジー
    Flyback, PFC
  • ボードタイプ
    Reference Board
  • 入力タイプ
    AC
  • 出力電圧
    54 V
  • 出力電流 min
    0.8 A
  • 周波数
    50 kHz
  • 対象アプリケーション
    Lighting
  • 製品カテゴリ
    CoolMOS™, LED Driver
  • 製品名
    REF_ICL8810_LED_42W_PSR
  • 電源電圧
    230 V
推奨
OPN
REFICL8810LED42WPSRTOBO1
製品ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ名 N/A
包装サイズ N/A
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ N/A
パッケージ名 -
包装サイズ 0
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

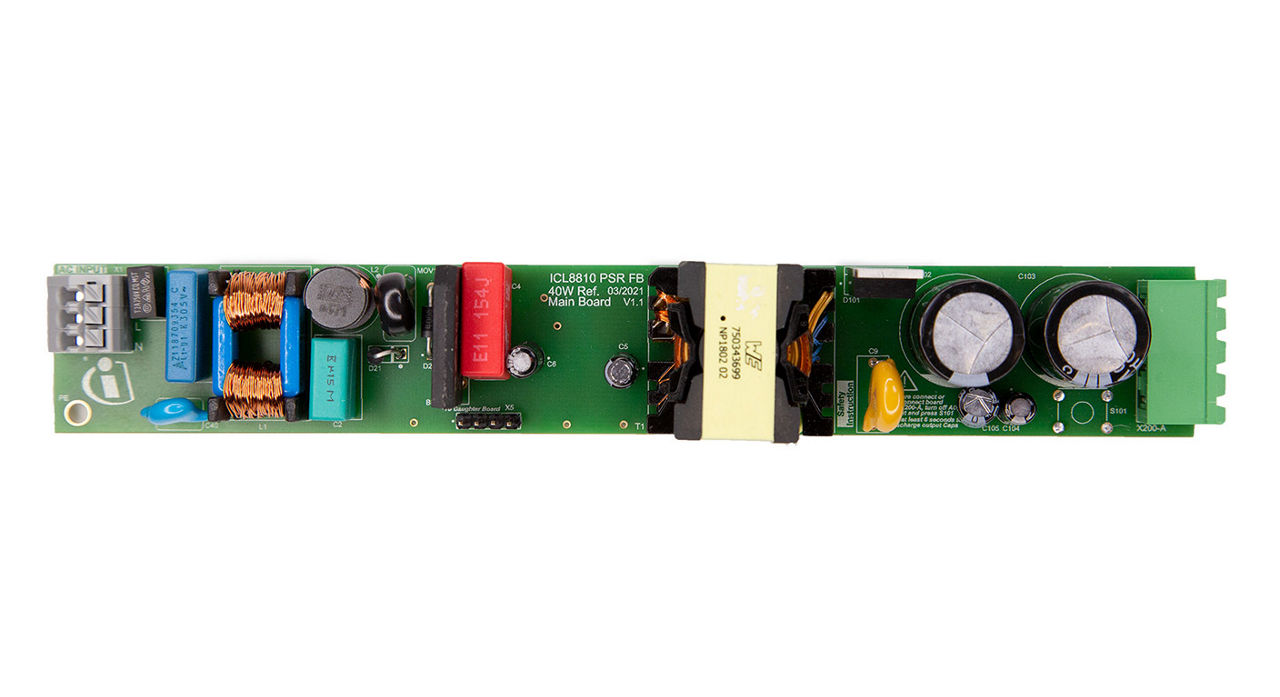

The REF_ICL8810_LED_42W_PSR is a 42W reference design with Infineon’s high power factor flyback controller ICL8810 for constant voltage (CV) primary-side regulated (PSR) LED lighting applications. It offers cost advantages, excellent accuracy, and is ideal for LED drivers with minimum dimming levels down to 5 percent, combining efficiency and low EMI without compromising light quality.

機能

  • Constant voltage (CV) primary-side regulated (PSR) reference design for LED lighting applications
  • ICL8810 provides integrated burst mode for very low stand-by power < 100mW
  • Power factor (PF) > 0.9 and THD < 10% across a wide load range (AC input up to 277Vrms)
  • Maximum AC input voltage 90 – 305Vrms
  • Critical conduction mode and quasi-resonant mode with smart valley hopping

利点

  • Best fit and solution for on/off LED drivers or LED drivers with minimum dimming levels down to 5%
  • Cost optimized
  • Excellent accuracy of ±3.5% in the range of 10% to 100% of the output power
  • Enables smart lighting

用途
