REF_ESC_48V_80A_FOC
REF_ESC_48V_80A_FOC
ユーザー マニュアル

製品仕様情報

  • スイッチング周波数 (最大)
    20 kHz
  • 入力電圧 範囲
    36 V～60 V
  • 入力電圧
    48 V
  • 出力電力 (最大)
    2000 W
推奨
OPN
REFESC48V80AFOCTOBO1
製品ステータス active and preferred
インフィニオン パッケージ --
パッケージ名 N/A
梱包サイズ N/A
梱包形態 N/A
MSL (湿度感受性レベル) N/A
防湿梱包 N/A
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ --
パッケージ名 -
梱包サイズ 0
梱包形態
MSL (湿度感受性レベル) -
防湿梱包
鉛フリー
ハロゲンフリー
RoHS準拠

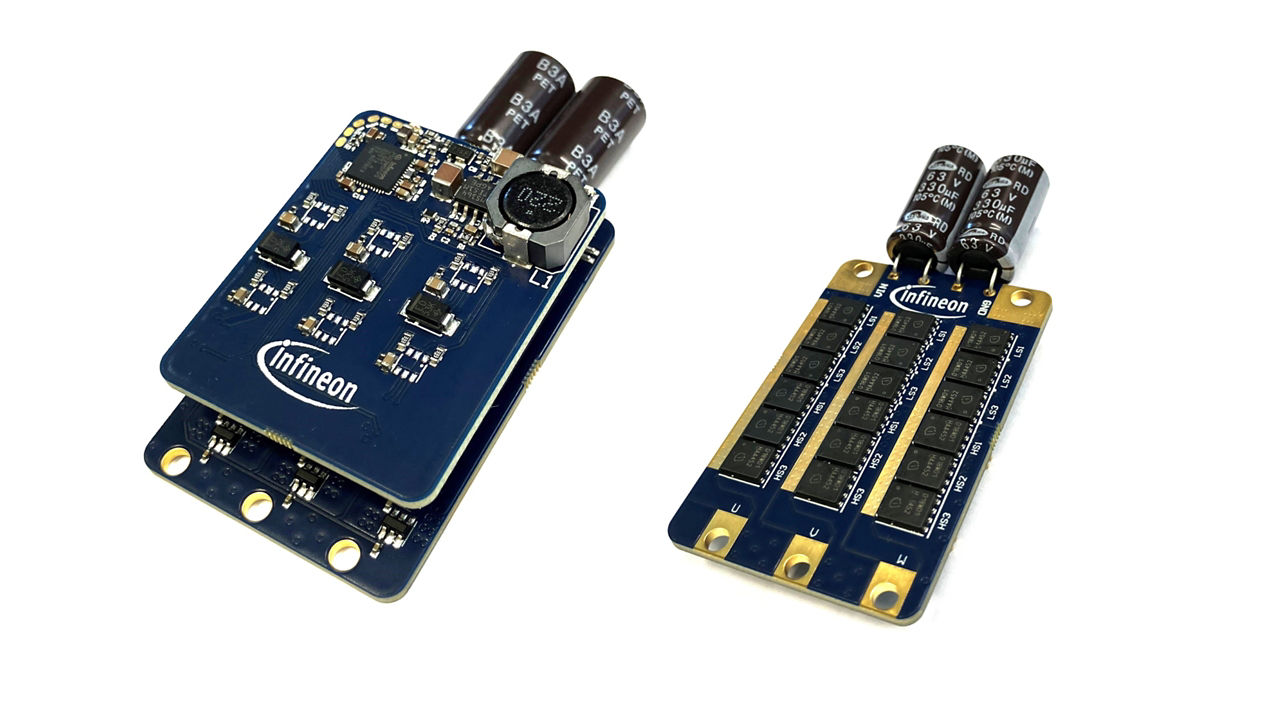

リファレンスデザインは、インフィニオンの最新世代のOptiMOS™ 8 100 VパワーMOSFET、XENSIV™ TMR電流センサー、PSOC™ Control C3マイクロコントローラーを組み合わせ、インフィニオンの最新モーター制御ライブラリとGUIサポートを用いて、バッテリー駆動ドローン向けにFOCを実行します。 このボードは、ドローンの電子速度コントローラー (ESC) のアプリケーションを対象とした、すぐに使用できるソリューションとして設計されています。

特長

  • 12Sバッテリー構成の場合、公称入力電圧は48 Vです
  • 高電力密度設計
  • 6層2オンス銅のパワーPCBと4層1オンス銅のロジックPCBで構成されるモジュラー設計
  • 15 Vおよび3.3 Vの補助電源
  • TMRベースの電流センサーを使用した非侵襲性、シャントレス電流検出
  • インフィニオン モーター制御ライブラリを使用したすぐに使用できるソリューション

利点

  • センサーレスFOCによる完全なソフトウェアサポート
  • 優れた熱管理と最適なフットプリント
  • モジュラー設計:電源ボードとコントローラーを分離
