REF_CCG7SAF_45W_RSC

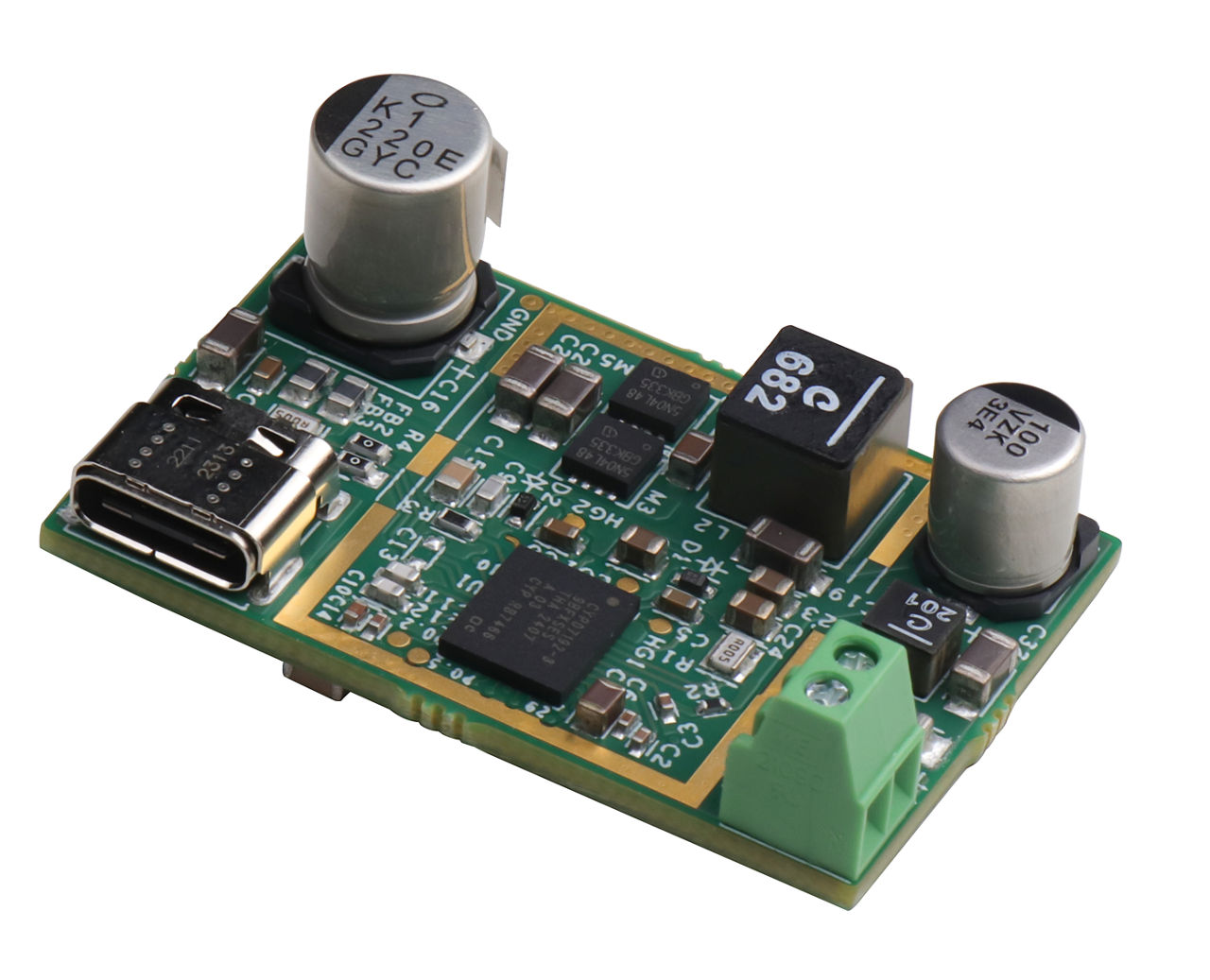

EZ-PD™ CCG7SAF automotive rear-seat charging solution demo

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_CCG7SAF_45W_RSC
REF_CCG7SAF_45W_RSC

製品詳細

  • Pout max
    45 kW
  • コンフィギュレーション
    EZ-PD™ CCG7SAF single port 45 W
  • サブアプリケーション
    Automotive
  • トポロジー
    DC/DC
  • ファミリー
    USB PD Controller
  • ボード名
    REF_CCG7SAF_45W_RSC
  • 入力タイプ
    DC
  • 出力電圧
    5 V to 20 V
  • 出力電流 max
    2.25 A
  • 動作温度
    -40 °C to 105 °C
  • 対象アプリケーション
    Automotive rear-seat charging
  • 認定
    Automotive
  • 説明
    EZ-PD™ CCG7SAF automotive rear-seat charging solution demo
  • 電源電圧
    5 V to 24 V
OPN
REFCCG7SAF45WRSCTOBO1
製品ステータス on request
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ N/A
包装形態 TRAY
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス on request
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 0
包装形態 TRAY
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EZ-PD™ CCG7SA4F 45W RSC solution reference kit is designed to meet ISO 7637-2 and ISO 16750-2 standards. The automotive RSC solution reference design kit exhibits the features of the EZ-PD™ CCG7SAF USB Type-C controller with integrated buck FETs. It is designed to operate from a 5.5 - 18 VDC and to output maximum of 45 W.

機能

  • ARM® Cortex® M0+
  • 128 KB flash, 32 KB ROM, 16 KB SRAM
  • 2 Type-C Ports with VCONN FETs
  • I2C interface to system processor / hubs
  • LIN interface for diagnostics
  • Programmable switching frequency
  • Pulse skipping mode (PSM)
  • Force continuous current mode (FCC)
  • Wide input voltage range 4-24 V

利点

  • Reduced BOM
  • Reduced design cycle
  • Configurable value-added features (SDK)
  • Programmable power supply (PPS)
  • Dynamic load sharing between ports
  • Granular output power throttling
  • Black box for critical port parameters
  • Alternate mode support for RSE systems
  • Authenticated field firmware upgrades
