REF_5AR4770AG_13W1

13W non-isolated auxiliary power supply for outdoor air-conditioner using 5th generation fixed frequency CoolSET™
リファレンス デザイン
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_5AR4770AG_13W1
REF_5AR4770AG_13W1
リファレンス デザイン

製品詳細

  • ccm operation
    no
  • Gen
    5
  • IC Temp (@25°C 85Vac)
    73.6
  • Iout (2)
    0.15
  • Iout (1)
    0.85
  • Pout max
    12.45 W
  • PowerESIM
    no
  • Vout (1)
    12
  • Vout (2)
    15
  • Applications
    Air-conditioner
  • Inductance
    720uH
  • Sub Application
    Offline SMPS
  • Stand-by max (@ Vin 115V)
    61
  • Stand-by max (@ Vin 230V)
    77
  • Stand-by max (@ max Vin (typ.300V))
    87 with xcap and bleeder on12V
  • Device
    ICE5AR4770AG
  • Topology
    Flyback
  • transformer footprint
    E16
  • Package
    DSO-12
  • Family
    CoolSET™
  • Full Power
    13
  • Board Type
    Reference Board
  • Mode
    ff
  • Input Type
    AC
  • Input Voltage
    85 V to 264 V
  • Input Voltage range
    wide
  • Number of Outputs
    2
  • Output Voltage
    12 V, 15 V
  • Output Current
    0.15 A, 0.85 A
  • Frequency
    100 kHz
  • Dimensions
    80 (L) x 50 (W) mm
  • Target Application
    Aircon, Power Supplies, Industrial, Home Appliances, SMPS
  • Type
    integrated
  • Isolated
    no
  • Product Name
    REF_5AR4770AG_13W1
  • Qualification
    Industrial
  • Supply Voltage
    85 V to 264 V
OPN
REF5AR4770AG13W1TOBO1
製品ステータス on request
インフィニオンパッケージ ---
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:

製品ステータス on request
インフィニオンパッケージ ---
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

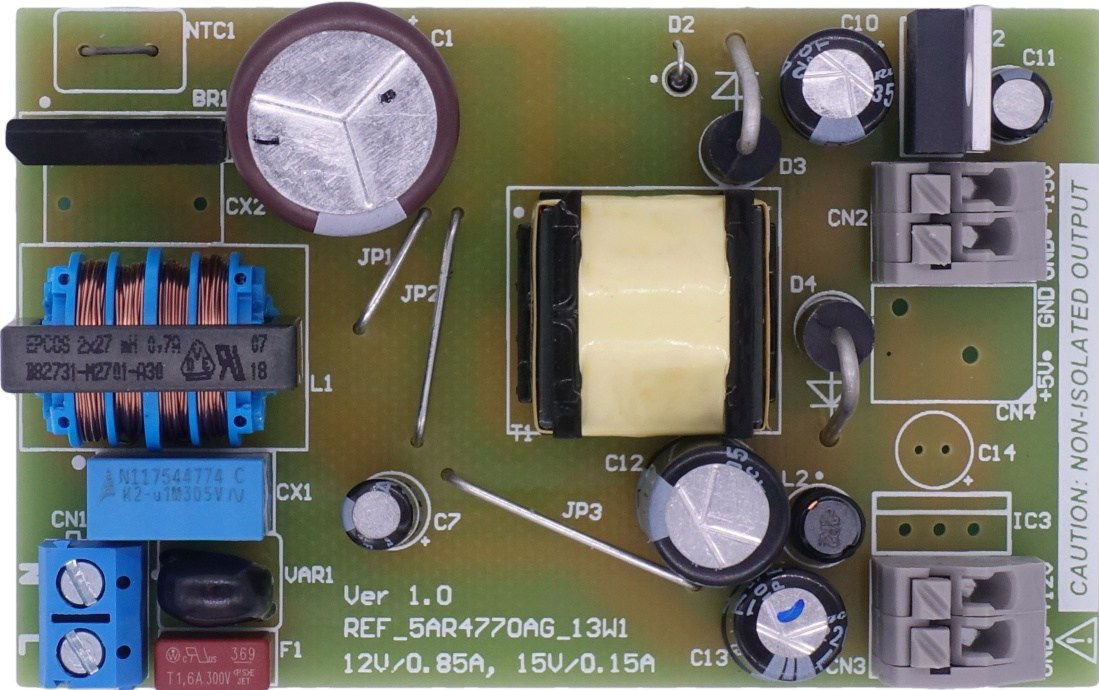

This 13W open frame non-isolated offline switching power supply reference design is targeted for outdoor inverterized air-condition application with multiple regulated output. It features the 5th generation fixed frequency CoolSET™ (ICE5AR4770AG) with integrated 700V CoolMOS™ superjunction MOSFET in DSO-12 package.

機能

  • Up to 12.45W continuous power
  • Wide input range 85~264VAC
  • Output #1: 12V/0.85A
  • Output #2: 15V/0.15A
  • Line input over voltage, brown in, output over-voltage, short circuit and overload protection

利点

  • High efficiency with frequency reduction from mid to light load condition
  • BOM and cost savings with integrated error amplifier for direct feedback
  • Comprehensive protection
