REF_5AR3995BZ-1_14W1

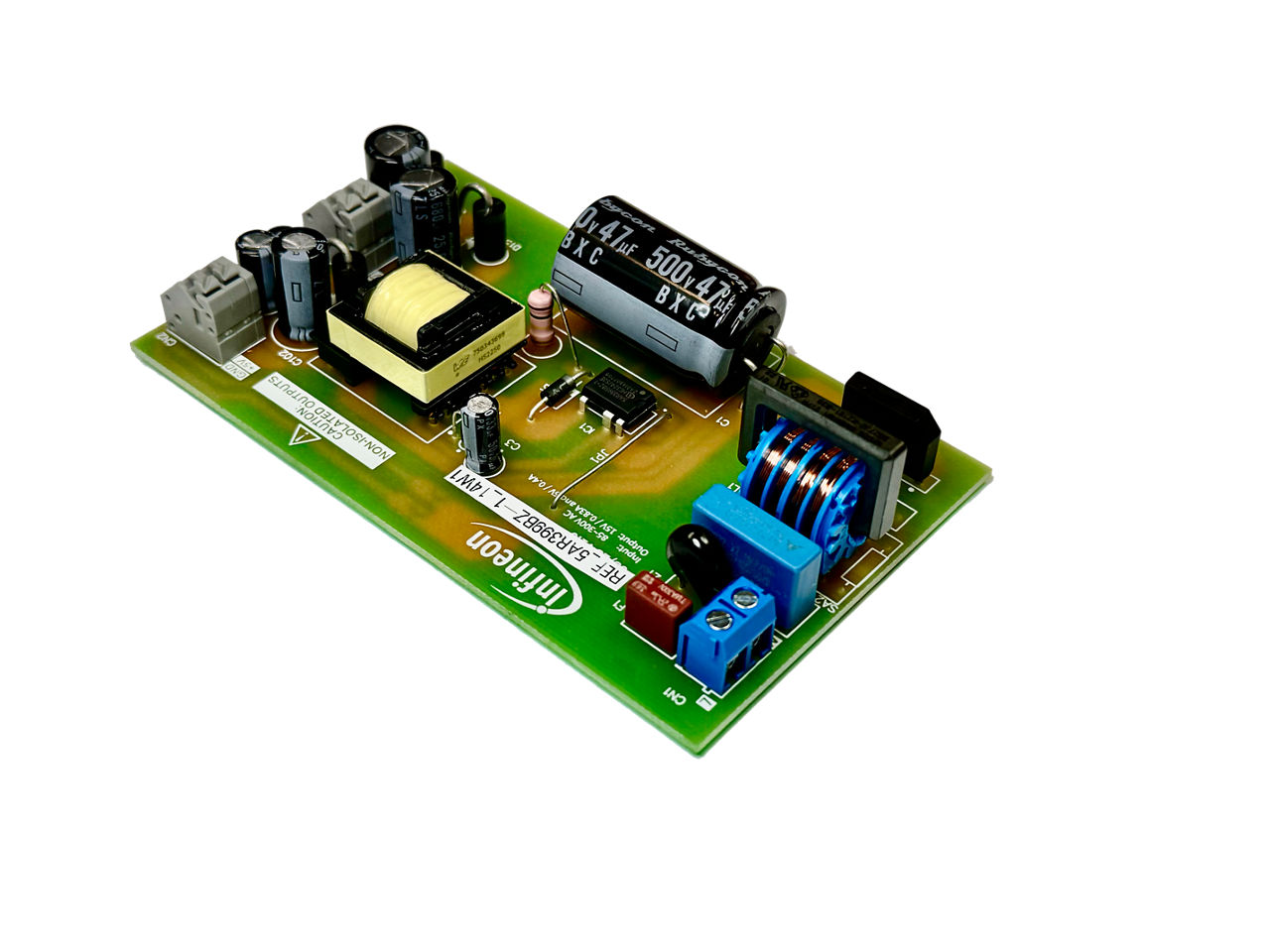

REF_5AR3995BZ-1_14W1 is a reference board using the latest CoolSET™ 5th Generation Fixed Frequency Plus ICE5AR3995BZ-1 switching controller.
アプリケーションノート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_5AR3995BZ-1_14W1
REF_5AR3995BZ-1_14W1
EA.
アプリケーションノート

製品詳細

  • Pout max
    14 W
  • Configuration
    ICE5AR3995BZ-1
  • Topology
    Flyback
  • Family
    CoolSET™
  • Board Type
    Reference Board
  • Input Type
    AC
  • Output Voltage
    15 V, 5 V
  • Output Current max
    0.83 A, 0.4 A
  • Frequency
    43 kHz to 100 kHz
  • Dimensions
    110mm x 66mm x 27mm
  • Qualification
    Consumer
  • Supply Voltage
    85 V to 300 V
推奨
OPN
REF5AR3995BZ114W1TOBO1
製品ステータス active and preferred
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
This 14 W auxiliary SMPS reference design configured in a flyback topology and is based on the ICE5AR3995BZ-1, a member of Infineon’s latest CoolSET™ 5th Generation Fixed Frequency Plus family.Thanks to the integrated 950 V MOSFET in DIP-7 package, such a design enables the deployment to unstable grid environments and increases system robustness.

機能

  • Universal input: 85 ~300 VAC, 50/60 Hz
  • Output 1: 15 V (non isolated)
  • Output current 1: 0.83 A (for 15 V)
  • Output 2: 5 V (non isolated)
  • Output current 2: 400 mA (for 5 V)

利点

  • Robust operation
  • Frequency reduction at light loads
  • Programmable burst mode
  • Integrated error amplifier
  • Integrated 950 V MOSFET
  • Either primary/secondary side regulation

Bill of Material
