生産終了
生産終了
RoHS準拠

REF-1EDC60H12AHDPV2

生産終了

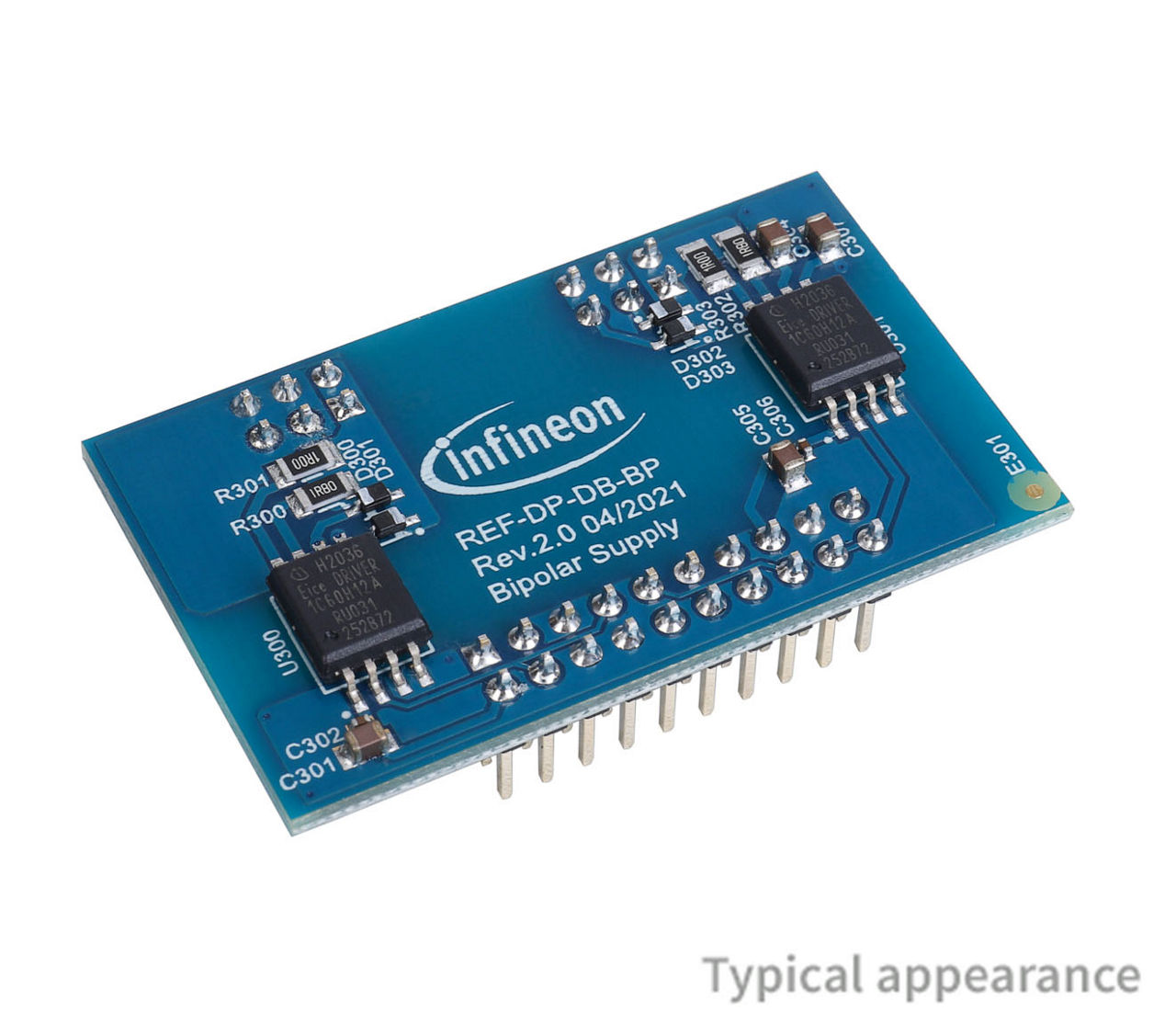

Bipolar supply function board for discrete Power Semiconductors in TO-247 3-/4-pin evaluation platform
ユーザーマニュアル

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF-1EDC60H12AHDPV2
REF-1EDC60H12AHDPV2
ユーザーマニュアル

製品詳細

  • アプリケーション
    Double Pulse testing
  • トポロジー
    Half Bridge
  • ファミリー
    IGBT Discrete
  • 入力タイプ
    DC
  • 寸法
    48y29x20
  • 対象アプリケーション
    Double Pulse testing
  • 製品名
    REF-1EDC60H12AHDPV2
OPN
REF1EDC60H12AHDPV2TOBO1
製哝ステータス discontinued
インフィニオンパッケージ --
パッケージ坝 N/A
包装サイズ 1
包装形態 BLISTER TRAY
水分レベル N/A
モイスポャーパッキン NON DRY
鉛フリー No
ポロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製哝ステータス discontinued
インフィニオンパッケージ --
パッケージ坝 -
包装サイズ 1
包装形態 BLISTER TRAY
水分レベル -
モイスポャーパッキン NON DRY
鉛フリー
ポロゲンフリー
RoHS対応
The second drive card of the universal evaluation platform features the EiceDRIVER™ 1EDC Compact 1EDC60H12AH, allowing a bipolar supply with VCC2 at +15 V and GND2 negative. The platform demonstrates driving options of the silicon carbide CoolSiC™ MOSFET in TO247 3-pin and 4-pin, designed with modularity for future expansion. It supports a maximum voltage of 800 V and a maximum pulsed current of 130 A.

機能

  • Vcc from -5 V to +20 V
  • Vcc1 supply fixed at +5 V
  • Gate connect. via SMA-BNC connector
  • Current meas. via opt. coaxialshunt
  • Optimized commutation loop
  • External load inductor connection
  • Optimized heatsink design
  • For testing at various temperatures
